一种用于油茶林喷施液体肥料的罐车的制作方法

本实用新型涉及一种施肥设备，具体涉及一种用于油茶林喷施液体肥料的罐车。

背景技术：

油茶籽油俗称茶油，又名山茶油、山茶籽油，是从山茶科山茶属植物的普通油茶成熟种子中提取的纯天然高级食用植物油，色泽金黄或浅黄，品质纯净，澄清透明，气味清香，味道纯正，是中国特有的优质木本植物油。茶油富含不饱和脂肪酸油酸，含量高达90％，同时富含维生素E、植物甾醇、皂素等活性成分，被誉为“油中珍品”。实践表明，经常食用油茶籽油能有效改善心脑血管疾病、降低胆固醇和空腹血糖、抑止甘油三脂的升高，并且油茶籽油可作为天然化妆品外用，具有保湿、润肤、美白等功效。正是由于油茶籽油营养价值高，具有独特的食疗和美容护肤效果，因此油茶籽油是中国政府提倡推广的纯天然木本食用植物油，以及国际粮农组织首推的卫生保健植物食用油，目前越来越多的地区开始推广和种植油茶。

我国种植油茶的历史悠久，早在公元前100多年汉武帝时，中国就开始栽种油茶，至今已有2000多年历史，而全球油茶籽油产量的90％以上来自中国。油茶一般生长在中国南方亚热带湿润气候地区的天然无污染的高山及丘陵地带，主要产区在中国湖南、江西、广西等省区。油茶种植的周期长，前期投入大，需要8-10年才能丰产，种植过程中需要进行抚育、施肥、修剪等管理，其中施肥是油茶种植管理中的关键技术之一。油茶种植生长过程中必需的营养元素有碳、氢、氧、氮、磷、钾、钙、镁、硫、铁、锰、锌、铜、钼、硼、氯等16种。往往在施肥过程中需要浇灌稀薄的人畜尿粪或浇施磷酸二氢钾溶液等，并且对于一些特殊培育的油茶林，如中国专利(公开号104541928A)公开的一种富硒油茶的种植方法，又如中国专利(公开号102792843A)公开的油茶树富含硒的种植方法，通常需要喷施或者浇施富含硒的液体肥料。但是在大面积、崎岖的油茶林地中，施肥十分不方便，尤其是喷施液体肥。

技术实现要素：

针对上述问题，本实用新型提供了一种用于油茶林喷施液体肥料的罐车，该灌车结构简单，调配液体肥料操作方便，可在山区、丘陵地区的简易道路上拖载液体肥料，对油茶林喷施或浇灌液体肥料。

本实用新型通过下述技术方案实现。

一种用于油茶林喷施液体肥料的罐车，包括罐体、设置在罐体前端的牵引杆、设置在罐体底部的轮胎，所述罐体包括罐身、设置在罐身前端的动力装置、设置在罐身顶部的罐盖、贯穿罐身水平轴中心的转轴、设置在罐身后端靠顶部的进水管，设置在罐身后端底部的放液管；所述放液管上设置阀门；所述转轴上均匀设置有叶轮；所述动力装置包括主动轮、传动带、固定在转轴前端的从动轮；所述动力装置驱动主动轮通过传动带带动从动轮，使转轴和叶轮在罐身内转动。

作为优选方案，所述罐盖上设置把手。

作为优选方案，所述进水管上设置流量计。

作为优选方案，所述罐身后端靠底部设置有水泵；所述水泵的进料口与罐身内部连通。

附图说明

图1为本实用新型用于油茶林喷施液体肥料的罐车的结构示意图；

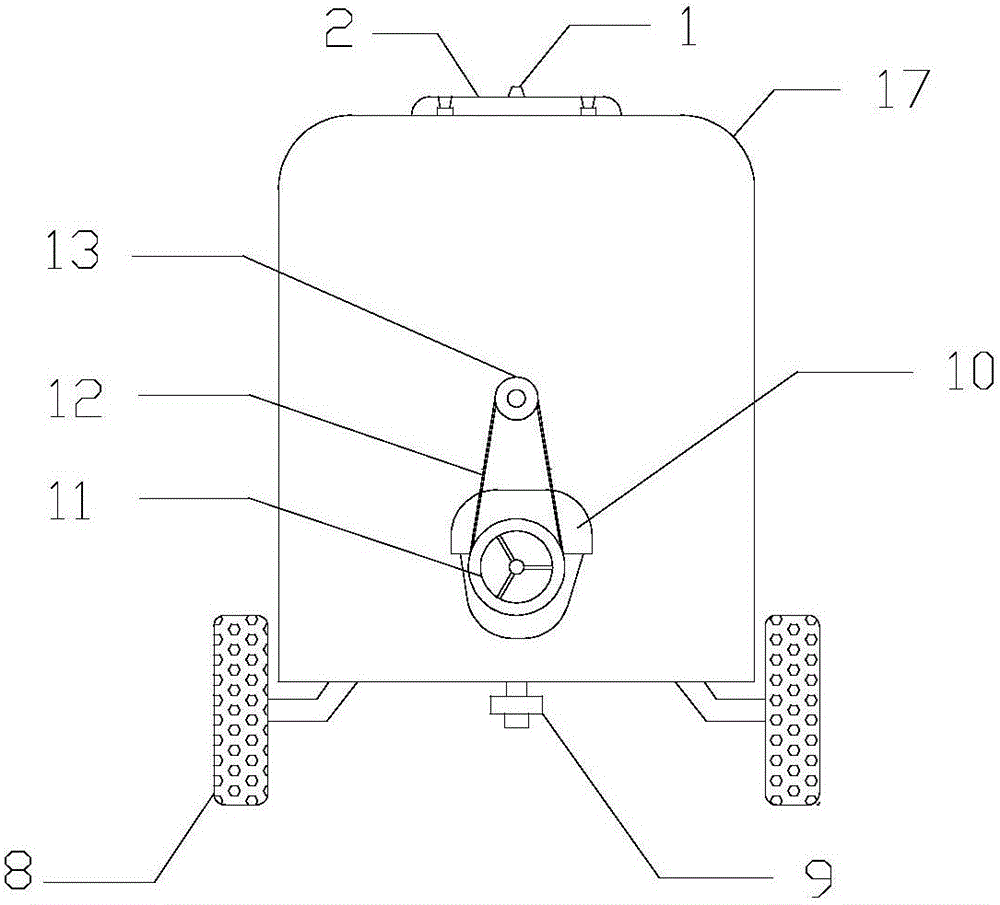

图2为本实用新型用于油茶林喷施液体肥料的罐车的左视图；

上述图中各标记的含义为：1-把手，2-罐盖，3-进水管，4-流量计，5-水泵，6-阀门，7-放液管，8-轮胎，9-牵引杆，10-动力装置，11-主动轮，12-传动带，13-从动轮，14-转轴，15-罐体，16-叶轮，17-罐身，18-出料口，19-进料口，20-罐口。

具体实施方式

下面结合附图，以具体实施例对本实用新型做进一步说明，需要指出的是以下实施例仅是以例举的形式对本实用新型所做的解释性说明，但本实用新型的保护范围并不仅限于此，所有本领域技术人员以本实用新型的精神对本实用新型所做的等效的替换均落入本实用新型的保护范围。

如图1、图2所示，一种用于油茶林喷施液体肥料的罐车，包括罐体15、设置在罐体前端的牵引杆9、设置在罐体底部的轮胎8，可利用汽车或者拖拉机等动力将罐车牵引至油茶林地；罐体包括罐身17、设置在罐身17前端的动力装置10、设置在罐身17顶部的罐盖2、贯穿罐身17水平轴中心的转轴14、设置在罐身17后端靠顶部的进水管3，设置在罐身17后端底部的放液管7；放液管7上设置阀门6；转轴14上均匀设置有叶轮16；动力装置10包括主动轮11、传动带12、固定在转轴14前端的从动轮13；动力装置10驱动主动轮11通过传动带12带动从动轮13，使转轴14和叶轮16在罐身17内转动；本实用新型可通过下述方式进行操作：先将清水或较稀的人畜尿粪通过进水管3或罐口20泵入罐身17内；然后打开罐盖2，将高浓度固体肥或者液体营养素从罐口20投入，投料完毕后关闭罐盖2；之后启动动力装置10，带动叶轮16在罐身17内转动，充分搅拌罐身17内的液体肥，使营养素分散均匀；利用汽车或拖拉机等与牵引杆9连接，将罐车牵引至便于油茶林施肥的位置；将足够长的塑料软管与放液管7连接，打开阀门6，即可对油茶树浇施或喷灌液体肥料。

如图1、图2所示，为了便于罐盖2的开启，罐盖2上设置把手1。

如图1所示，为了使液体肥料中的营养元素达到所需浓度，进水管3上设置流量计4，可方便计量装入罐体15内的液体的质量。

如图1所示，罐身17后端靠底部设置有水泵5；水泵5的进料口19与罐身17内部连通；当罐车处于较低位置如山底时，可利用水泵5将罐身17内的液体肥料输送至高处，对山顶或高处的油茶林喷施或浇灌肥料。
