免换网或易换网自系泊多边形张力腿柔性网箱的制作方法

本实用新型涉及一种免换网或易换网自系泊多边形张力腿柔性网箱，不但能解决大型网箱抗风浪能力不足缺陷，同时也解决了网箱防治污损生物(亦称附着生物)难题。本技术属海洋工程领域。

技术背景

网箱养殖是海洋经济的重要部分，目前由挪威引进的重力式HDPE网箱迅速发展，在黄渤海，东海，南海，都有大量养殖户使用，总数达万口，形成了巨大的产业链。实践来看这种网箱仍有下列致命的缺陷：

1.不适应海流的冲击，据观察海流速度仅达0.257m/s时就可能发生变形，在流速达1m/s时将损失80％网箱养殖容体，这样就丧失了大量养殖资源。

2.沉浮式HDPE网箱虽然通过HDPE制作的管式框架，通过设置注/排水管，在台风袭击前可潜于一定深度，但从实践来看这种网箱抗风浪能力并不理想：

A.2011年9月底海南临高养殖网箱，在台风“尼格”袭击下全军覆没，仅三家公司的经济损失就近8亿。

B.2013年8月台风“尤特”吹袭广东阳江，饶平造成当地网箱全军覆没。

C.2013年9月强台风“天兔”袭击福建省，据福建省漳州市海洋与渔业局统计，当地网箱全军覆没。造成损失5.6亿余元。

D.2014第9号台风“威尔逊”7月19日过境海南及广东雷州半岛，造成二地网箱养殖业全军覆没。

E.2015年10月台风“彩虹”登陆广东湛江，造成当地网箱全军覆没。

这种带全局性的破坏，说明要从结构上重新审视现流行的HDPE网箱。

张力腿式网箱TLC，抗风浪能力从国外张力腿式网箱TLC实际表现得到佐证。海洋石油张力式平台结构，如张力腿平台，其理论与实践也从另一方面说明其抗风浪的可靠性。

本专利发明人根据海洋石油张力式平台结构原理，对现流行的HDPE网箱作了多项改进，详见参考文献[1][2]。同时提出了海洋平台型浮力柱式柔性网箱新概念，将网箱框架形式表述为：浮力柱+上下浮缆索，形成全柔性抗风浪，耐海流结构，详见参考文献[3][4]。

本专利结合海水网箱养殖防污损生物的附着难题，以及寻求建造大型网箱更安全，更可靠，更适用方案，在原有系列专利基础上研发本方案。

参考文献

[1]“自由悬重带防荡板沉浮式张力腿结构准柔性环保型HDPE网箱”专利号：ZL 201420268075.3 发明人：古国维 专利权人：古国维

[2]“带防荡板的沉浮式张力腿结构HDPE网箱”专利号：L201420225823.X发明人：古国维 专利权人：古国维

[3]“自系泊柔性连接张力腿式抗风浪网箱”专利号ZL201520614048.1发明人：古国维 专利权人：古国维

[4]“自由悬重附加浮力块双系统系泊的张力腿抗风浪网箱”专利号：2015202468864.1 发明人：古国维 专利权人：古国维

技术实现要素：

为了在网箱抗风浪、耐海流，解决污损生物的附着难题，以及建造大型网箱上有更安全，更可靠，更适用方案，本技术方案是：

1.将网箱做成多边形，以六边形为例，利用本人发明并己公示的自系泊浮力柱系列专利，六边形每个角点放置自系泊浮力柱，即高浮力浮筒底端悬挂悬重体，悬重体由一组悬重挂接汇合而成，以适应网箱重量变化，悬重体下连接自系泊压重，同时连接外系泊系统，形成一种重心在下浮心在上，自浮自立，具有恒稳性及无条件平衡，可随水位涨落升沉的浮力柱，浮力柱同时由自系泊+外系泊约束，以此自系泊浮力柱为基础，通过与浮力柱浮筒焊接的水平与垂直的撑杆，固定内置铜网的方管骨架的框架，方管内填充泡沫塑料，使框架自重与框架浮力平衡，框架两侧焊接挂接片状网衣的双立柱，便于片状网衣的更換，片状网衣均匀放置泡沫塑料浮子以平衡网衣自重，为平衡内置铜网的方管骨架的框架重，在高浮力浮筒对称一侧设置平衡压重舱，压重舱内放置重介质。

2.网箱的底部网衣由网衣的力纲张紧，底部网衣的中央放置平衡底部网衣自重的浮体，如泡沫塑料板，由于底部网衣不作更换，因此应选取更强、更可靠的网衣作底。

本实用新型的优点是结构合理，网箱固定在自系泊浮力柱弹性系统上，安全性好，内置铜网的框架，因铜网不长污损生物，能始终保持海水流动通畅，使网箱保持水体的良好交换，同时又可依实际情况，选择不換网，或局部换网，而更换片状网衣的作业比传统做法更简单，这就为开发与国际接轨的大型或超大型网箱创造了条件。

附图说明

图1是本实用新型平面示意图；

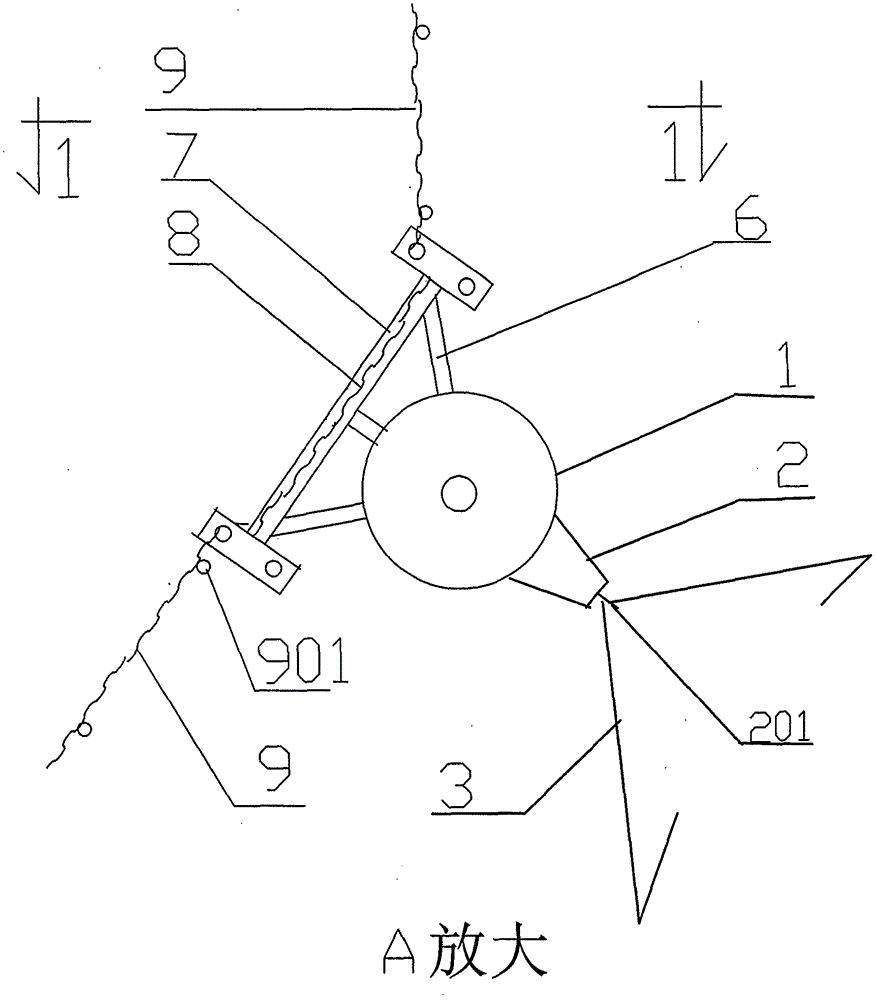

图2是A放大图，表述了本实用新型各构件间相互关系；

图3是1-1剖视图，表述了本实用新型竖向构造示意图；

图4是内置铜网的框架构造及各构件间相互关系；

图5是内置铜网框架的方管骨架剖面放大图。

其中：其中：1.浮力柱的高浮力浮筒，2.平衡压重舱，201.吊环，3.外系泊缆，4.悬重体，5.自系泊压重.，6.撑杆，7.内置铜网的框架总成，701.框架的方管骨架，702.填充的泡沫塑料，703.挂接网衣立柱支承座，704.挂接网衣立柱，8.铜网，9.片状网衣，901.网衣的浮子，10.网箱底部网衣，11.网箱底部网衣力纲，12平衡底部网衣自重的浮体。

具体实施方式

在陆上完成浮力柱的高浮力浮筒1建造，和内置铜网的框架总成7制作，以及悬重体4及自系泊压重5准备，通常悬重体4及自系泊压重5由混凝土捣制而成，但也可利用建筑垃圾代替，同时备好片状网衣9，片状网衣是商品网衣连接上下力纲及平衡网衣自重的浮子901而成。

浮力柱的高浮力浮筒1及平衡压重舱2，以及内置铜网的框架总成7的制作是常规的钢结构作业，与陆上房屋钢结构作业相比，要求要高一些，并有密闭性要求，要求制作应严格遵守建造程序，材料选择上应选择可焊性好的钢材，在 性要求，要求制作应严格遵守建造程序，材料选择上应选择可焊性好的钢材，在焊接环节上应有完善的焊接程序，焊缝检测程序，焊接人员应持合格的焊工证书，严禁无证或等级不够人员施焊。浮筒1直径大市场没有成品管时，要自行或委托由钢板制作成管段。内置铜网的框架7之方管骨架701，内要填充泡沫塑料，并且要求浮力与自重平衡，因此，要细选择截面，通过水平及竖向撑杆与浮筒1相连，所谓内置铜网，是指铜网8点焊在框架7上，制作完成后的内置铜网框架7要作称重，以决定平衡压重舱2内介质品种及数量。

通常由混凝土捣制而成悬重体4及自系泊压重5，首先由浮吊将自系泊压重5沉放入设定的海床，自系泊压重5与悬重体4连接的铁链端部挂上标志浮球，同时，应先投放的还有外系泊系统。

六个浮筒1及与它相接的六榀内置铜网的框架总成7，分别连接上片状网衣及网箱底部网衣，将它们堆放在驳船甲板上，然后在驳船甲板上挂接上悬重体4，顺序拖或吊下水，六个浮筒会自浮自立，由作业辅助船将其伸展定位，由潜水员将挂上标志浮球的铁链挂接在悬重体4底部挂环上，已投放入水的外系泊锚通过外系泊缆3连接到平衡压重舱2的吊环201上，至此，免换网或易换网自系泊多边形张力腿柔性网箱即告完成。

可以看出上述安装方法独具优势，充分体现了本人提出的海洋平台型浮力柱式柔性网箱优越性，本实用新型采用的自系泊浮力柱，已有多项本人已授权的专利公示，因此，具体实施方式不再作重复的描述，在实施时建议参考相关专利以了解更多细节。
