一种猪舍地面结构的制作方法

本实用新型涉及畜牧养殖业猪舍结构，特别适用于一种猪舍地面结构。

背景技术：

猪舍是饲养猪群的建筑物。根据饲养目的不同，可分为种猪舍、妊娠猪舍、分娩猪舍、育成猪舍、育肥猪舍等。喂饲和饮水一般在猪舍内固定区域的进行，排便在一固定区域进行，休息又在另一固定区域进行，现有的猪舍多设有地下的储存粪便的通道，现有的猪群喜欢选择干燥清洁的环境休息，一旦猪舍内地面上有猪尿液等，影响猪的休息从而影响猪的健康成长。

因此，设计一种结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境的猪舍，具有广泛的市场前景。

实用内容

本实用新型的目的是针对上述中存在的问题，提出一种结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境的猪舍地面结构。

本实用新型的上述技术问题主要是通过下述方案得以解决的：一种猪舍地面结构，包括地面本体，所述地面的两侧边底部设有排粪沟，排粪沟上方设有漏粪板，所述中间地面部分底部设有地暖系统，中间地面部分自中心线向两侧排粪沟倾斜，其倾斜角度为5-8°。

作为优选，所述倾斜角度为5°。角度过大的话，猪群在休息时会发生翻滚等现象，角度过小的话，水尿液粪便等不会向两侧排。

与现有技术相比，本实用新型的优点如下：该地面结构在猪舍地面的两侧设有排粪沟，根据猪群的生活习惯，猪群会在排粪沟上方的漏粪板处排便，且在中间地面部分休息，其地面下方设有地暖系统，给猪群提供了良好的休息环境；此外中间地面部分自中心线向两侧限位槽倾斜，可将此处的尿液粪便流入两侧的排粪沟内，也方便了打扫猪舍环境，仅需冲洗中间地面部分，冲洗后的废水也会流进两侧的排粪池内；具有结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境等优点。

附图说明

图1为本实用新型的剖面视图；

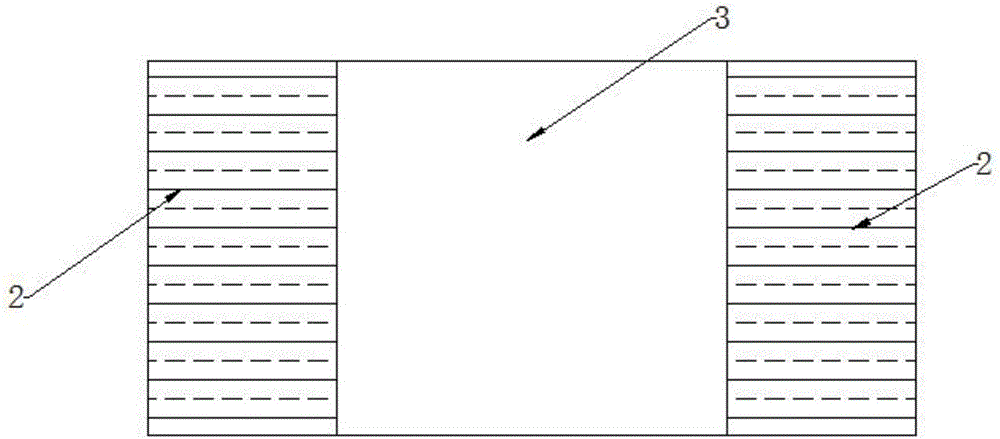

图2为本实用新型的俯视图。

五、具体实施方式

下面结合实施例及其附图进一步叙述本实用新型，但本实用新型不受实施例的限制。

一种猪舍地面结构，如图1、2所示，包括地面本体，所述地面的两侧边底部设有排粪沟1，排粪沟上方设有漏粪板2，所述中间地面部分3底部设有地暖系统4，中间地面部分自中心线向两侧排粪沟倾斜，其倾斜角度为5°。角度过大的话，猪群在休息时会发生翻滚等现象，角度过小的话，水尿液粪便等不会向两侧排。

该猪舍地面结构在猪舍地面的两侧设有排粪沟，根据猪群的生活习惯，猪群会在排粪沟上方的漏粪板处排便，且在中间地面部分休息，其地面下方设有地暖系统，给猪群提供了良好的休息环境；此外中间地面部分自中心线向两侧限位槽倾斜，可将此处的尿液粪便流入两侧的排粪沟内，也方便了打扫猪舍环境，仅需冲洗中间地面部分，冲洗后的废水也会流进两侧的排粪池内；具有结构简单，使用方便，干净清洁效果好，并且能够提高猪只生活环境等优点。

最后应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型的技术方案并不限于上述实例，还可以有许多变形。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应认为是本实用新型的保护范围。
