苗木土球保护套的制作方法

本实用新型涉及园林苗木移栽装置技术领域，特别涉及一种苗木土球保护套。

背景技术：

在城市中为了达到理想的绿化效果，往往采用大树造景，大苗移栽。因此这些苗木大 部分需要运输到种植地，而在运输过程中由于土球松散使苗木根系遭到不同程度的破坏，从而大大降低了植物的成活率。

目前，市场上的公开号为CN204466460U的中国专利公开了一种苗木土球保护套，包括保护套本体、松紧拉绳，所述保护套本体为带弹性的长方形布，所述保护套本体的上下两侧为双层结构，所述保护套本体的双层结构围合成通孔，所述通孔内设有松紧拉绳。

上述方案中，通过保护套本体上的若干个挂钩和孔环配合，实现土球的包裹，但是为了实现完整的包裹固定效果，每个挂钩和孔环都需要相互配合，因此需要反复操作，将各个挂钩扣入对应位置的孔环，操作较为繁琐。

技术实现要素：

本实用新型的目的是提供一种苗木土球保护套，其优点是提高包裹速度，简化操作步骤。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种苗木土球保护套，包括保护套本体、松紧拉绳，所述保护套本体为带弹性的长方形结构，所述保护套本体的一侧设有拉链母链带，保护套本体的另一侧设有拉链子链带，所述拉链母链带和拉链子链带上均设有链牙，所述拉链母链带上设有用于啮合或分离拉链母链带和拉链子链带的链牙的拉链头。

通过上述技术方案，在使用保护套本体时，可直接环绕苗木土球，将拉链母链带和拉链子链带相贴，并通过拉链头将拉链母链带和拉链子链带的链牙啮合，此时保护套本体形成包裹结构，可将土球实现完整的包裹效果，整个操作过程简单、高效，只需要拉动拉链头即可实现密封效果；反之，取下保护套本体的过程中只需要将拉链头拉开，操作步骤少，节省时间。

本实用新型进一步设置为：所述拉链头转动连接有摆动头，所述摆动头上设有供松紧拉绳穿过的通槽。

通过上述技术方案，拉链头上的摆动头的自由度较高，能够供使用者上下拉动时手持，提高了操作灵活度，拉链头将拉链母链带和拉链子链带的链牙啮合后，可将松紧拉绳穿过摆动头的通槽，由此松紧拉绳能够避免拉链头意外移动，提高了保护套本体包裹苗木土球后的稳定性。

本实用新型进一步设置为：所述保护套本体的两侧设有向外延伸的护边。

通过上述技术方案，两侧的护边相互叠放可减少保护套本体的包裹空隙，提高保护套本体的包裹紧密度。

本实用新型进一步设置为：所述拉链母链带的中部设有孔环，所述拉链子链带的中部设有用于配合孔环的挂钩。

通过上述技术方案，在使用拉链头时，若拉链头越过拉链母链带的中部，再将挂钩和孔环配合，可使护套本体的下半部分密封，进而再移动拉链头时，护套本体的扩张力降低，拉链头的拉动过程更加流畅省力。

本实用新型进一步设置为：所述挂钩和孔环由不锈钢制成。

通过上述技术方案，采用不锈钢材质，避免了土壤中的水分对挂钩和孔环的腐蚀影响，提高了耐用性，增加了使用寿命。

本实用新型进一步设置为：所述拉链母链带的两端设有供拉链头滑动限位的限位挡块。

通过上述技术方案，限位挡块使得拉链头在拉链母链带上的滑动距离在一定范围内，即使快速拉动拉链头时也能避免其脱离拉链母链带，且在拉链母链带的限位作用下，拉链子链带可通过限位挡块实现初始位置的定位，便于链牙交错排布实现啮合。

本实用新型进一步设置为：所述保护套本体的两侧设有供松紧拉绳穿过的套管。

通过上述技术方案，每个套管使用单根松紧拉绳穿过套管即可完成组装，松紧拉绳的更换也较为方便，直接抽出即可，由此不必担心松紧拉绳的耐用性问题。

本实用新型进一步设置为：所述保护套本体采用腈纶弹性材料。

通过上述技术方案，腈纶弹性材料具有弹性好、强度高、耐热性强、耐光性强等优点，适用于保护套本体。

综上所述，本实用新型具有以下有益效果：通过链牙啮合，保护套本体的包裹效率较高，通过松紧拉绳实现保护套本体的成型且同时限定了拉链头的位置。

附图说明

图1是本实用新型实施例的结构示意图；

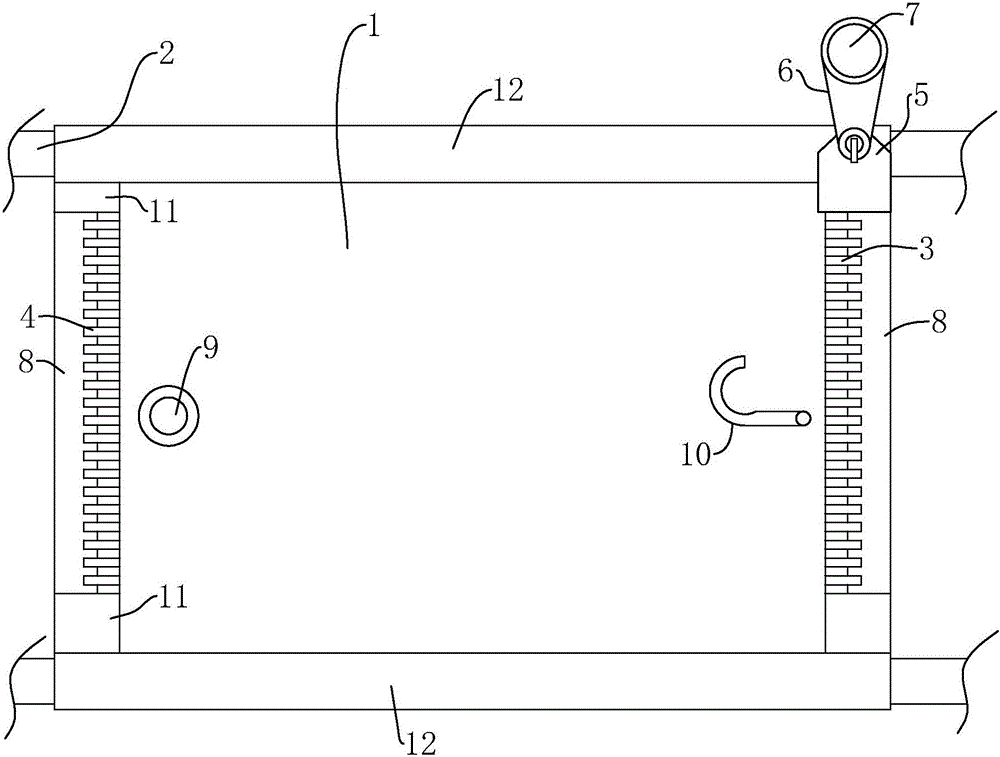

图2是本实用新型实施例的保护套本体的结构示意图。

附图标记：1、保护套本体；2、松紧拉绳；3、拉链母链带；4、拉链子链带；5、拉链头；6、摆动头；7、通槽；8、护边；9、孔环；10、挂钩；11、限位挡块；12、套管。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：一种苗木土球保护套，包括保护套本体1，保护套本体1采用腈纶弹性材料，具有较强的弹性力，保护套本体1为长方形结构，保护套本体1的上下两侧设有套管12，沿着套管12穿入松紧拉绳2，松紧拉绳2围绕呈圆形结构，可绑在苗木土球上。

在保护套本体1的一侧设有拉链母链带3，保护套本体1的另一侧设有拉链子链带4，拉链母链带3和拉链子链带4上均设有链牙，拉链母链带3上设有用于啮合或分离拉链母链带3和拉链子链带4的链牙的拉链头5，使用时，先将保护套本体1围绕苗木土球，然后再通过拉链头5将拉链母链带3和拉链子链带4啮合，拉链头5上设有摆动头6，摆动头6上设有通槽7，拉链头5将拉链母链带3和拉链子链带4密封以后，再将松紧拉绳2穿过通槽7，使得摆动头6被拉紧，避免了拉链头5向下滑移，使得苗木土球的包裹效果较为稳定，由此达到了松紧拉绳2的多重利用。同时保护套本体1的两侧的护边8可相互叠放，增加了密封位置的贴合紧密度，提高了密封性。拉链母链带3的两端设有限位挡块11，操作完毕后，限位挡块11供拉链头5滑动限位，避免拉链头5脱出。

实施例二：与实施例一的不同之处在于，拉链母链带3的中部设有孔环9，拉链子链带4的中部设有用于配合孔环9的挂钩10，当拉链头5越过拉链母链带3的中部时，可将拉链母链带3中部的挂钩10和孔环9配合，此时保护套本体1的下侧实现包裹固定，通过挂钩10和孔环9的配合减小了拉链母链带3和拉链子链带4的张力，保护套本体1的拉链头5向上进一步拉动时较为省力，操作更加流畅。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
