一种宠物粪便处理装置的制作方法

本实用新型涉及一种宠物辅助用品的技术领域，尤其涉及一种宠物粪便处理装置。

背景技术：

随着时代的快速发展与进步，人们越来越追求精神物质的满足感。由于工作带来的压力越来越大，而宠物能够为老人寄托情感，带走其内心的孤独，也能够为其主人带走上班的疲倦，同时也能够为儿童带来一份属于他们的童真，培养善良一颗的心，因此饲养宠物的家庭越来越多。但是宠物也会给主人制造很多麻烦，如在家里随地大小便，乱拉东西以及脱毛等。其中宠物大小便问题是造成人与动物最不和谐关系的关键要素，而当主人需要短期出差，又不想将宠物寄托在宠物护理店，害怕宠物不适应，待在家中又没有人进行看护，主人出差时会带有顾虑，导致不能够全身心地投入于工作。而且宠物的粪便也无法及时进行处理，不仅可能会弄脏家里用物，同时也可能细菌感染导致宠物生病。

现有市场上有随身携带式的简易宠物粪便处理装置，其类似于剪刀的原理，末端做成铲斗，铲斗能够形成内部容腔，使用者需将卫生纸或者塑料薄膜覆盖住宠物粪便，类似使用剪刀的方法即可应用于铲斗形成的容腔，将宠物粪便进行打包，放入垃圾箱即可完成粪便打包的功能。但装置的适用范围比较窄，只适用于主人在宠物身边进行看照的情况下，同时只达到粪便打包的功能，达不到清洁的效果，也没有办法进行消毒清理。当主人需要出差时，宠物粪便就无法进行处理，不能够避免和克服宠物给主人带来和制造的麻烦。

技术实现要素：

针对现有的不足，现提供一种宠物粪便处理装置。

为解决上述技术问题，本实用新型提供的技术方案为：一种宠物粪便处理装置，其中，包括：台阶；框架，所述框架的左部分与所述台阶的右部分连接，并且所述框架的上端框架与所述台阶的最高阶连通；支撑板，所述支撑板设于所述上端框架上，并且所述支撑板可沿所述上端框架的长度方向左右移动；挡板，所述挡板垂直设于所述上端框架的中间，分隔所述上端框架为左右两部分；驱动机构，所述驱动机构设于所述框架上，并驱动所述支撑板沿所述上端框架左右移动；清洁机构，所述清洁结构设于所述框架上，并清洁所述支撑板；控制器，所述控制器与所述驱动机构和所述清洁机构信号连接，驱动所述驱动机构和所述清洁机构工作；导向筒，所述导向筒设于所述框架的内部，并且所述导向筒的一端正对左部分的所述上端框架；以及粪便筒，所述粪便筒设于所述框架的下端，并且所述导向筒的另一端正对所述粪便筒。

作为改进，其中，所述驱动机构设于所述上端框架的上端，并且所述驱动机构位于右部分的所述上端框架。

作为改进，其中，所述驱动机构包括：电机，所述电机设于所述框架的侧板上，所述控制器与所述电机信号连接；第一齿轮，所述第一齿轮通过键与所述电机连接；滚筒，所述滚筒横跨于所述上端框架的宽度方向，所述滚筒的两端分别安装一第二齿轮，所述滚筒的一端的所述第二齿轮与所述第一齿轮相啮合；转轴，所述转轴横跨于所述上端框架的宽度方向，所述转轴的两端分别安装一第三齿轮，每一所述第三齿轮与一所述第二齿轮相啮合；以及两摩擦轮，每一所述摩擦轮与一所述第三齿轮连接，并且两所述摩擦轮与所述支撑板接触，驱动所述支撑板沿所述上端框架左右移动。

作为改进，其中，所述上端框架沿所述上端框架的长度方向的边缘设有若干滚轮，所述支撑板通过若干所述滚轮左右移动。

作为改进，其中，所述清洁机构设于所述上端框架的上端。

作为改进，其中，所述清洁机构包括：水管，所述水管的一端延伸至所述滚筒内部，所述水管的另一端弯曲延伸至左部分的所述上端框架，并且所述水管的另一端靠近安装于所述支撑板上；水阀，所述水阀与所述水管的另一端连接，所述控制器与所述水阀信号连接。

作为改进，其中，所述支撑板沿宽度方向的前后两侧以及沿长度方向的右侧设有挡板，并且所述支撑板沿长度方向的右侧设有排水口。

作为改进，其中，所述支撑板设有压力传感器，所述压力传感器与所述控制器信号连接。

作为改进，其中，所述上端框架沿其长度方向的左右两端分别设有左侧限位开关和右侧限位开关，所述控制器分别与所述左侧限位开关和所述右侧限位开关信号连接。

作为改进，其中，所述上端框架由左至右略向下倾斜。

采用上述结构后，本实用新型具有如下有益效果：

本实用新型结构简单、操作使用便捷，采用齿轮传动带动滚筒和摩擦轮进行转动，滚筒正反转可以进行反复清洁。同时与水管相连通，用于往复清洁和消毒支撑板，有效地防止细节滋生以及细菌感染对宠物和人的健康危害。

综上所述，使用本实用新型能够有效地为主人消去出差时没有人进行看照宠物的烦恼，使主人全身心的投入工作，提高工作效率，同时宠物使用后每次将会进行清洁与消毒，能够始终保证机器的清洁度，有效地避免细菌感染对宠物以及人的健康危害，减少宠物给主人制造的麻烦以及烦恼。

附图说明

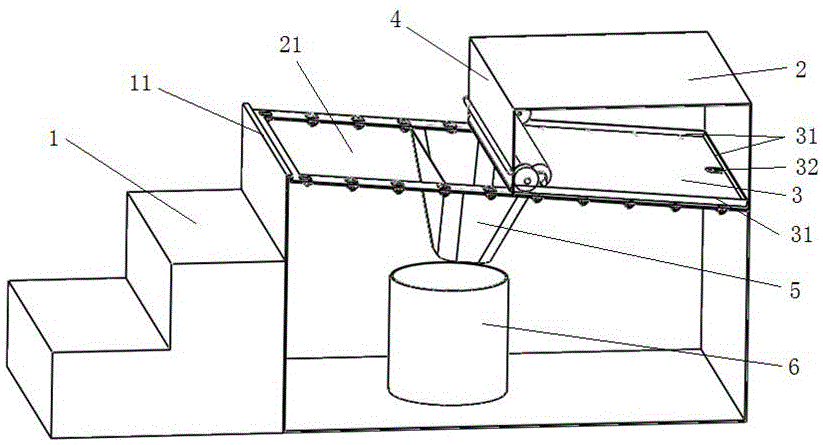

图1为本实用新型的一种宠物粪便处理装置的示意图；

图2为本实用新型的一种宠物粪便处理装置的工作时的示意图；

图3为本实用新型的一种宠物粪便处理装置中驱动机构和清洁机构的示意图；

图4为本实用新型的一种宠物粪便处理装置中驱动机构和清洁机构的另一角度的示意图。

如图所示：1、台阶； 11、最高阶； 2、框架； 21、上端框架； 22、滚轮； 3、支撑板； 31、挡板； 32、排水口； 4、挡板； 5、导向筒； 6、粪便筒； 71、电机； 72、第一齿轮； 73、滚筒； 74、第二齿轮； 75、转轴； 76、第三齿轮； 77、摩擦轮； 8、水管。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明。

图1为一种宠物粪便处理装置的示意图，图2为一种宠物粪便处理装置的工作时的示意图，请参见图1和图2所示。示出了一种较佳实施例的宠物粪便处理装置，包括有台阶1和框架2，框架2的左部分与台阶1的右部分连接，并且框架2的上端框架21与台阶1的最高阶11相互连通，以此便于宠物爬上或爬下台阶1。

进一步的，作为较佳的实施例中，宠物粪便处理装置包括有支撑板3，支撑板3设于上端框架21上，并且支撑板3可沿着上端框架21的长度方向实现左右移动。

此外，作为较佳的实施例中，宠物粪便处理装置包括有挡板4，挡板4垂直设于上端框架21的中间，以此通过挡板4分隔上端框架21为左右两部分。

另一方面，作为较佳的实施例中，宠物粪便处理装置包括有驱动机构，驱动机构设于框架2上，以此通过驱动机构能够驱动支撑板3沿上端框架21实现左右移动。

另外，作为较佳的实施例中，宠物粪便处理装置包括有清洁机构，清洁结构设于框架2上，以此通过清洁机构能够清洁支撑板3。

再，作为较佳的实施例中，宠物粪便处理装置包括有控制器（图中未示出），控制器与驱动机构和清洁机构信号连接，以此通过控制器驱动驱动机构和清洁机构工作。

以及，作为较佳的实施例中，宠物粪便处理装置包括有导向筒5，导向筒5设于框架2的内部，并且导向筒5的一端正对左部分的上端框架21。

更进一步的，作为较佳的实施例中，宠物粪便处理装置包括有粪便筒6，粪便筒6设于框架2的下端，并且导向筒5的另一端正对粪便筒6。

以上所述仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围。

在一种较佳实施例中，图3为一种宠物粪便处理装置中驱动机构和清洁机构的示意图，图4为一种宠物粪便处理装置中驱动机构和清洁机构的另一角度的示意图，请参见图1至图4所示。驱动机构设于上端框架21的上端，并且驱动机构位于右部分的上端框架21。

在一种较佳实施例中，驱动机构包括有一电机71，框架2的侧面设有侧板，电机71设于框架2的侧板上，并且控制器与电机71信号连接，以此通过控制器控制电机71工作。

进一步的，作为较佳的实施例中，驱动机构包括有一第一齿轮72，第一齿轮72通过键与电机71连接，以此通过电机71驱动第一齿轮72转动。

此外，作为较佳的实施例中，驱动机构包括有一滚筒73，滚筒73横跨于上端框架21的宽度方向，滚筒73的两端分别安装一第二齿轮74，滚筒73的一端的第二齿轮74与第一齿轮72相啮合，以此通过第一齿轮72带动第二齿轮74和滚筒73转动。

另一方面，作为较佳的实施例中，驱动机构包括有一转轴75，转轴75横跨于上端框架21的宽度方向，并且转轴75平行靠近于滚筒73，转轴75的两端分别安装一第三齿轮76，每一第三齿轮76与一第二齿轮74相啮合，以此通过第二齿轮74带动第三齿轮76和转轴75转动。

更进一步的，作为较佳的实施例中，驱动机构包括有两摩擦轮77，每一摩擦轮77与一第三齿轮76连接，并且两摩擦轮77与支撑板3接触，以此通过第三齿轮76带动摩擦轮77转动，由摩擦轮77驱动支撑板3沿上端框架21的左右移动。

在一种较佳实施例中，上端框架21沿上端框架21的长度方向的边缘均匀设有若干滚轮22，支撑板3通过若干滚轮22沿上端框架21实现左右移动。

在一种较佳实施例中，清洁机构设于上端框架21的上端。

在一种较佳实施例中，清洁机构包括有水管8，水管8的一端延伸至滚筒73的内部，水管8的另一端弯曲延伸至左部分的上端框架21，并且水管8的另一端靠近安装于支撑板3上。

更进一步的，作为较佳的实施例中，清洁机构包括有水阀（图中未示出），水阀与水管8的另一端连接，控制器与水阀信号连接，以此通过控制器控制水阀工作。

在一种较佳实施例中，靠近安装于支撑板3上的水管8的端部设有传感器，用于检测挡板上是否存在大便，该传感器与控制器信号连接。

在一种较佳实施例中，支撑板3沿宽度方向的前后两侧以及沿长度方向的右侧设有挡板31。

在一种较佳实施例中，支撑板3沿长度方向的右侧还设有排水口32。

在一种较佳实施例中，支撑板3设有压力传感器（图中未示出），压力传感器与控制器信号连接。

在一种较佳实施例中，上端框架21沿其长度方向的左右两端分别设有左侧限位开关（图中未示出）和右侧限位开关（图中未示出），控制器分别与左侧限位开关和右侧限位开关信号连接。

在一种较佳实施例中，上端框架21由左至右略向下倾斜。

以上所述仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围。

接下来，说明下一种较佳实施例的宠物粪便处理装置的使用方法。

请继续参见图1至图4所示。

当主人外出或者出差时，将宠物粪便处理装置接通电源，水管8与水阀连接，同时将粪便筒6套上垃圾袋。宠物需要大小便时，宠物可以沿着台阶1爬到最高阶11以及支撑板3上。

当宠物小便完后，小便将沿着支撑板3板面上的排水口32通过导向筒5流入粪便筒6内。宠物使用完离开时，支撑板3板面上的压力传感器检测到重量减轻的信号，将信号传递给控制器，控制器发出电脉冲信号控制电机71转动，电机71带动第一齿轮72转动，第二齿轮74与第一齿轮72相啮合，通过第一齿轮72带动第二齿轮74和滚筒73转动，第三齿轮76与第二齿轮74相啮合，通过第二齿轮74带动第三齿轮76和转轴75转动，由于摩擦轮77与第三齿轮76连接，通过第三齿轮76带动摩擦轮77转动，摩擦轮77驱动支撑板3沿上端框架21向右移动。由于支撑板3通过滚轮22实现移动，能够有效地减小输出功率。当支撑板3移动到右部分时，滚筒73连接的水阀开启，水管8喷出水雾，即可清洁支撑板3。支撑板3达到右侧限位开关时，支撑板3停止移动，延时一段时间后，等待污水排完，控制器控制电机71进行方向转动，支撑板3向左移动，滚筒73中的水管8对支撑板3进行二次清洁，支撑板3达到左限位开关时，停止移动。

当宠物大便完后，宠物沿着台阶1离开，支撑板3板面上的压力传感器检测到重量减轻的信号，将信号传递给控制器，控制器发出电脉冲信号控制电机71转动，电机71带动支撑板3向右移动。当支撑板3移动到右部分时，滚筒71连接的水阀开启，水管8喷出水雾，进行清洁支撑板3，挡板4能够有效地将大便阻挡且刮落到导向筒5内最后进入粪便筒6内。当挡板4上有大便时，水管8上的传感器检测到信号，将信号传递给控制器，控制器控制水阀，由水管8进行喷水，进行清洗，直至所有排出的污水最后均进入粪便筒6内。

当主人回家后，只需打开宠物粪便处理装置的门板，取出粪便筒6的垃圾袋即可。整个过程操作简单、使用便捷，具有很好的实用价值和推广价值。

以上对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
