本实用新型涉及遮阳保护技术领域,特别是涉及遮阳网。
背景技术:
遮阳网又称遮光网,是近年来推广的一种最新型的农、渔、牧业、防风、盖土等专用的保护覆盖材料。夏季覆盖后起到一种挡光、挡雨、保湿、降温的作用。冬春季覆盖后还有一定的保温增湿作用。
传统的遮阳网由于缺乏支撑,无法很好固定,容易被风吹走或掀开,需要增加较多辅助设备进行固定,另一方面,由遮阳网由较软的材质制成,因此遮阳网的收放较为不便。
技术实现要素:
基于此,有必要针对传统遮阳网的容易受风吹而掀开,且收放不方便的缺陷,提供一种遮阳网,能有效固定,避免风吹而掀开,且便于收放。
一种遮阳网,包括:支撑架、伸缩架和网体,所述支撑架包括固定架以及相互平行的第一支架和第二支架,所述第一支架和所述第二支架分别与所述固定架固定连接,所述第一支架朝向所述第二支架的一侧设置有第一导轨,所述第二支架朝向所述第一支架的一侧设置有第二导轨,所述伸缩架包括多个连杆以及设置于连杆两端的滑动件,所述连杆的中部设置有活动关节,且相邻两个所述连杆的中部相互铰接,所述连杆一端的所述滑动件滑动设置于所述第一导轨内,所述连杆另一端的所述滑动件滑动设置于所述第二导轨内,所述网体与所述连杆连接,且所述网体随所述连杆之间的相互间距变化而张开或收缩。
进一步地,所述滑动件沿平行于所述第一导轨方向延伸设置有连接部,所述连接部朝垂直于所述第一导轨方向凸起设置有挡止部,两个相邻所述滑动件的连接部相互平行且错开,两个相邻所述滑动件的挡止部相互活动抵接。
进一步地,相邻两个所述滑动件的挡止部相对凸起设置。
进一步地,相邻两个所述滑动件的连接部的长度之和小于所述连杆的长度。
进一步地,还包括把手,所述把手与所述伸缩架固定连接。
进一步地,所述把手与设置于所述第一导轨一端的所述滑动件固定连接。
进一步地,所述把手与设置于伸缩架的一端的所述连杆固定连接。
进一步地,所述伸缩架还包括牵引架,所述牵引架与设置于所述第一导轨一端的所述滑动件以及设置于所述第二导轨一端的所述滑动件固定连接。
进一步地,所述第一导轨和所述第二导轨的两端分别设置有挡块。
本实用新型的有益效果是:通过支撑架和伸缩架使得网体得到固定,使得网体在张开时不易被风吹而掀起,此外,通过拉动伸缩架,使得连杆之间的间距增大或减小,进而使得网体张开或收缩,使得遮阳网的收放更为便捷。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其它的附图。
图1为一实施例的遮阳网的前视结构示意图;

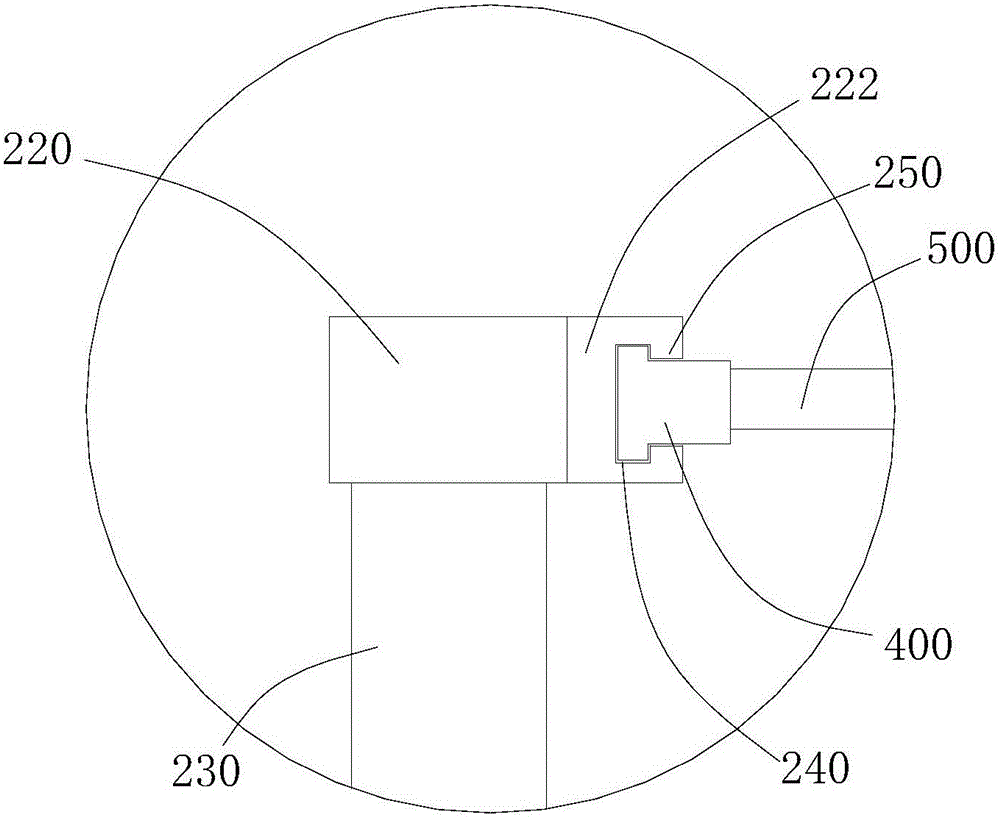

图2为图1中A处局部放大示意图;
图3为一实施例的遮阳网的局部俯视结构示意图;
图4为图3中B处局部放大示意图。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
如图1、图2和图3所示,其为本实用新型一较佳实施例的遮阳网10,包括:支撑架200、伸缩架300和网体100,所述支撑架200包括固定架230以及相互平行的第一支架210和第二支架220,所述第一支架210和所述第二支架220分别与所述固定架230固定连接,所述第一支架210朝向所述第二支架220的一侧设置有第一导轨211,所述第二支架220朝向所述第一支架210的一侧设置有第二导轨222,所述伸缩架300包括多个连杆500以及设置于连杆500两端的滑动件400,所述连杆500的中部设置有活动关节510,且相邻两个所述连杆500的中部相互铰接,所述连杆500一端的所述滑动件400滑动设置于所述第一导轨211内,所述连杆500另一端的所述滑动件400滑动设置于所述第二导轨222内,且所述连杆500与所述滑动件400铰接,所述网体100与所述连杆500连接,本实施例中,网体100铺设于所述连杆500上,并与连杆500固定连接,且所述网体100随所述连杆500之间的相互间距变化而张开或收缩。
由于连杆500中部设置有活动关节510,因此连杆500能够折叠,且相邻两个所述连杆500的中部相互铰接,两个连杆500呈X形连接,这样,相邻的两个连杆500之间的夹角或者距离随着滑动件400滑动而张开或收缩,进而使得附着于连杆上的网体张开或收缩。
具体地,固定架230竖直固定于地面上,用于支撑第一支架210和第二支架220,第一支架210和第二支架220通过导轨对伸缩架300进行支撑,以使得与连杆500固定连接的网体100得到固定,使得网体100在张开时不易被风吹而掀起,网体100用于挡光、挡雨、保湿和降温等。此外,通过拉动伸缩架300,使得滑动件400在第一导轨211和第二导轨222内运动,使得连杆500之间的间距增大或减小,进而使得网体100张开或收缩,使得遮阳网10的收放更为便捷。
为了避免由于伸缩架300张开过大,导致网体100被扯裂,进一步地,如图3和图4所示,所述滑动件400沿平行于所述第一导轨211方向延伸设置有连接部410,所述连接部410朝垂直于所述第一导轨211方向凸起设置有挡止部420,两个相邻所述滑动件400的连接部410相互平行且错开,两个相邻所述滑动件400的挡止部420相互抵接,进一步地,相邻两个所述滑动件400的挡止部420相对凸起设置。这样,当伸缩架300的连杆500之间的张开到一定距离时,相邻的两个滑动件400的挡止部420相互抵接,限制了连杆500之间的距离进一步增大,从而有效防止网体100被扯裂。
为了避免相邻所述滑动件400的挡止部420相互抵接导致伸缩架300无法完全收缩,例如,所述连接部400沿垂直于所述伸缩架300所在平面的方向凸起设置,以使连接部410与所述滑动件400错开,这样,当伸缩架300收缩时,由于连接部410与所述滑动件400错开,使得相邻的两个连接部410并不会抵接于滑动件400,以使得响铃的两个连接部410能够相互挨近,从而是的伸缩架300完全收缩。
为了进一步限制滑动件400的滑动距离,从而避免连杆500张开角度过大,进一步地,相邻两个所述滑动件400的连接部410的长度之和小于所述连杆500的长度,例如,相邻两个所述滑动件400与其挡止部420的距离之和小于所述连杆500的长度,这样,能够进一步限制滑动件400的滑动距离,从而避免连杆500张开角度过大,进而防止网体100被过度拉扯而破裂。
为了便于拉动所述伸缩架300,以使得连杆500能够更为方便的张开,进一步地,本实用新型还包括把手,所述把手与所述伸缩架300固定连接,例如,所述把手与设置于所述第一导轨211一端的所述滑动件400固定连接。例如,所述把手与设置于伸缩架300的一端的所述连杆500固定连接。这样,通过拉动把手,即可方便地拉动伸缩架300,进而使得用户能够简单地驱动滑动件400在第一导轨211和第二导轨222内运动,从而使得连杆500的间距变化,便于张开或收缩网体100。
在另外的实施例中,如图3所示,所述伸缩架300还包括牵引架350,所述牵引架350与设置于所述第一导轨211一端的所述滑动件400以及设置于所述第二导轨222一端的所述滑动件400固定连接,例如,所述牵引架350的数量为两个,两个分别设置于所述第一导轨211或第二导轨222的两端,例如,所述牵引架350与所述第一导轨211垂直,这样,通过牵引架350直接拉动设置第一导轨211和第二导轨222一端的滑动件400,使得伸缩架300伸缩或张开,从而进一步有效提高了对伸缩架300的控制效率,请再次参见图3,所述把手700设置于所述牵引架350上,把手700能够便于用户握持所述牵引架350,对牵引架350施力。
为了限制所述滑动件400的运动行程,避免滑动件400滑出第一导轨211或第二导轨222,进一步地,所述第一导轨211和所述第二导轨222的两端分别设置有挡块(图未示),例如,所述第一导轨211和所述第二导轨222的两端分别固定设置有挡块,这样,通过设置于导轨两端的挡块能够有效限制滑动件400的运动行程,避免滑动件400滑出第一导轨211或第二导轨222。
为了避免所述滑动件400脱轨,例如,如图2所述,所述第一导轨211和所述第二导轨凹陷设置有滑动槽240,且滑动槽240的开口处的两侧朝滑动槽240中部凸起卡块250,所述卡块250活动抵接于所述滑动件400,这样,所述滑动件400能够平稳地在第一导轨211或所述第二导轨222的滑动槽240内滑动,且由于卡块250的限制,能够有效避免了滑动件400的脱轨。
为了避免支撑架200和伸缩架300长期风吹日晒而腐蚀生锈,例如,支撑架200和伸缩架300的材质为铝,这样,即可使得支撑架200和伸缩架300具有较强的硬度,另一方面,使得支撑架200和伸缩架300能够有效防锈,进而延长遮阳网10的使用寿命。
以上所述实施例的各技术特征可以进行任意的组合,为使描述简洁,未对上述实施例中的各个技术特征所有可能的组合都进行描述,然而,只要这些技术特征的组合不存在矛盾,都应当认为是本说明书记载的范围。
以上所述实施例仅表达了本实用新型的几种实施方式,其描述较为具体和详细,但并不能因此而理解为对实用新型专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本实用新型构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。因此,本实用新型专利的保护范围应以所附权利要求为准。
