一种新型蚊虫捕捉器的制作方法

本实用新型涉及日常生活领域，具体涉及一种新型蚊虫捕捉器。

背景技术：

在日常生活中，蚊虫捕捉或杀灭装置的结构已为公知，如中国实用新型专利CN201521068915.2公开一种蚊虫拍，包括手柄和拍头组件，所述手柄为中空结构，手柄内部安装有电池及发电元件，手柄尾端安装有开关，前端固定连接固定圈，电池及发电元件、开关和固定圈通过电线串联形成闭合回路；固定圈上表面沿圆周形成一圈卡槽，所述拍头组件包括平面拍头和罩式拍头，罩式拍头呈中空半球状；平面拍头由卡圈和平面金属网组成；罩式拍头由卡圈和罩式金属网组成；卡圈与卡槽卡合。所述固定圈、卡圈均采用可导电金属材料。该实用新型主要利用电击方式将蚊虫杀死，但是在实际使用过程中，会存在蚊虫尸体随处掉落和烧焦异味弥漫等污染情况，尤其是在餐饮店等处，造成严重的卫生安全问题，结构存在缺陷，实用性有待提高。

鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。

技术实现要素：

本实用新型的目的在于提供一种具有显著的蚊虫捕捉和收集效果，安全卫生，操作灵活方便，结构新颖合理，实用性强的新型蚊虫捕捉器。

为了达到上述目的，本实用新型采用这样的技术方案：

一种新型蚊虫捕捉器，包括空气抽吸装置，连接于空气抽吸装置进气端的蚊虫进入装置，以及连接于空气抽吸装置和蚊虫进入装置之间或连接于空气抽吸装置出气端的蚊虫收集网。

所述空气抽吸装置包括第一壳体和设于第一壳体内的吸风机。

所述蚊虫进入装置包括第二壳体和对蚊虫进行引诱的蚊虫引诱装置。

所述第二壳体具有蚊虫入口和蚊虫出口，所述蚊虫出口与所述第一壳体的进气端密封连通在一起，所述蚊虫引诱装置设于所述蚊虫入口处。

整体呈网球拍状，包括由所述蚊虫进入装置形成的头部和由所述空气抽吸装置形成的杆部。

所述头部具有正面和背面，所述蚊虫入口形成于所述正面，所述蚊虫入口包括由多个台阶层形成的多个台阶入口，所述台阶入口为相邻的所述台阶层之间形成的间隙，各所述台阶层呈环形并由所述头部的中部向外逐层排列。

相邻的所述台阶层之间设有多个支撑部件。

各所述台阶层由内环至外环逐渐远离所述背面，所述蚊虫引诱装置为配设有蓄电池的LED诱蚊灯，所述LED诱蚊灯设于最内环的所述台阶层。

所述蚊虫收集网可拆装连接于所述空气抽吸装置的出气端。

所述空气抽吸装置配设有蓄电池和充电插头。

采用上述技术方案后，本实用新型的新型蚊虫捕捉器，突破传统蚊虫捕捉器的构造形式，在实际使用过程中，空气抽吸装置工作提供空气抽吸动力，使靠近蚊虫进入装置的蚊虫随着空气被吸入，然后空气会顺利通过蚊虫收集网，而蚊虫被滤下进而被蚊虫收集网收集，而且可进一步利用蚊虫引诱装置使蚊虫靠近蚊虫进入装置，便于蚊虫被快速捕捉。与现有技术相比，本实用新型的新型蚊虫捕捉器，其具有显著的蚊虫捕捉和收集效果，安全卫生，操作灵活方便，结构新颖合理，实用性强。

附图说明

图1为本实用新型的平面结构示意图；

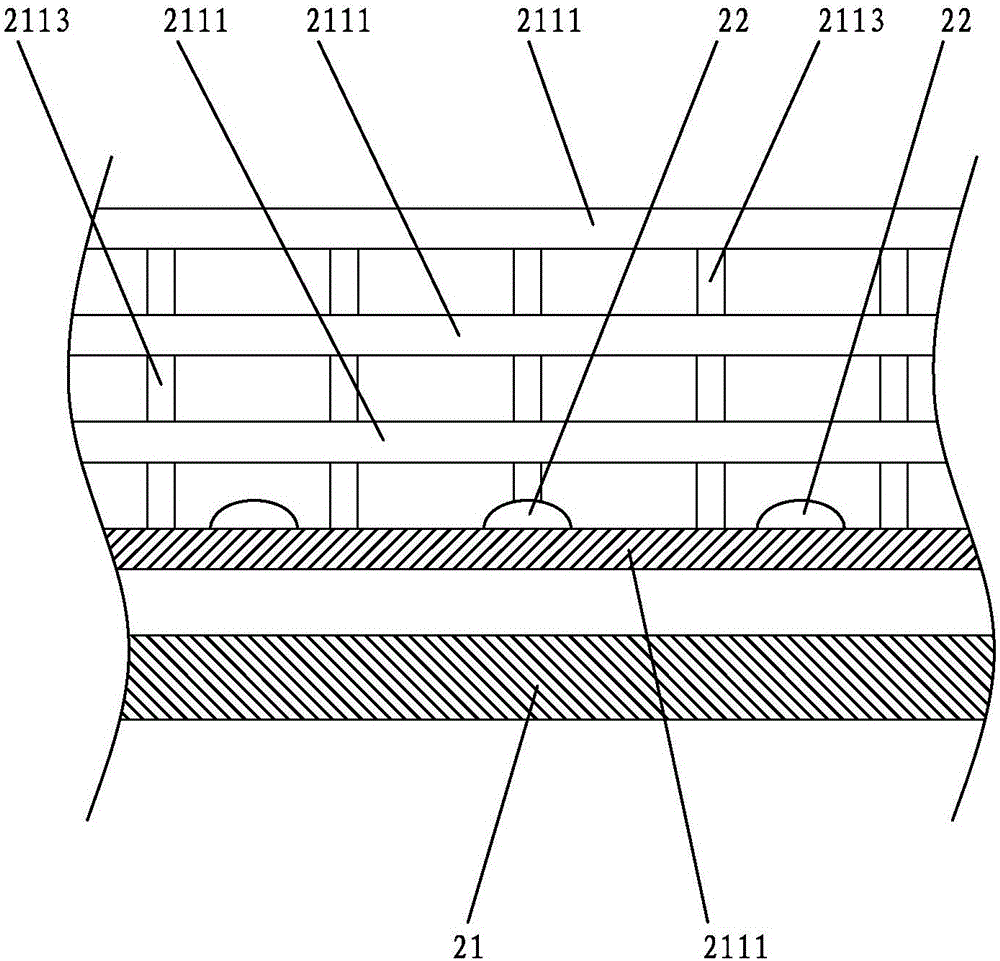

图2为本实用新型的局部剖视结构示意图。

图中：

1-空气抽吸装置 11-第一壳体 12-吸风机

2-蚊虫进入装置 21-第二壳体 211-蚊虫入口 2111-台阶层 2112-台阶入口 2113-支撑部件 212-蚊虫出口 22-蚊虫引诱装置

3-蚊虫收集网 4-蓄电池 5-充电插头

10-头部 20-杆部。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例进行详细阐述。

本实用新型的一种新型蚊虫捕捉器，如图1和2所示，包括空气抽吸装置1、蚊虫进入装置2和蚊虫收集网3。

蚊虫进入装置2连接于空气抽吸装置1的进气端，蚊虫收集网3连接于空气抽吸装置1和蚊虫进入装置2之间。本实用新型在实际使用过程中，空气抽吸装置1工作提供空气抽吸动力，使靠近蚊虫进入装置2的蚊虫随着空气被吸入，然后空气会顺利通过蚊虫收集网3，而蚊虫被滤下进而被蚊虫收集网3收集，而且可进一步利用蚊虫引诱装置22使蚊虫靠近蚊虫进入装置2的蚊虫入口211，便于蚊虫被快速捕捉。

或蚊虫进入装置2也可连接于空气抽吸装置的出气端。本实用新型在实际使用过程中，空气抽吸装置1工作提供空气抽吸动力，使靠近蚊虫进入装置2的蚊虫被吸入并被蚊虫收集网收集3，而且可进一步利用蚊虫引诱装置22使蚊虫靠近蚊虫进入装置2的蚊虫入口211，便于蚊虫被快速捕捉。

为了实现空气抽吸装置1的具体结构，优选地，空气抽吸装置1包括第一壳体11和设于第一壳体内的吸风机12。本实用新型在实际工作过程中，吸风机12工作产生抽吸动力。

优选地，蚊虫进入装置2包括第二壳体21和对蚊虫进行引诱的蚊虫引诱装置22。本实用新型在实际使用过程中，蚊虫引诱装置22可对蚊虫进行引诱，使蚊虫靠近蚊虫进入装置2的蚊虫入口211，在空气抽吸装置1的抽吸作用下蚊虫有蚊虫入口211被吸入，并一直进入到蚊虫手机网3被收集。

为了实现第一壳体11、第二壳体21和蚊虫引诱装置22的具体结构及相互连接结构，优选地，第二壳体21具有蚊虫入口211和蚊虫出口212，蚊虫出口212与第一壳体11的进气端密封连通在一起，蚊虫引诱装置22设于蚊虫入口211处。此结构便于对蚊虫进行捕捉。

优选地，本实用新型整体呈网球拍状，包括由蚊虫进入装置2形成的头部10和由空气抽吸装置1形成的杆部。此结构便于使用者手持，并利用形成头部的蚊虫进入装置2捕捉蚊虫，操作便捷灵活。

优选地，头部10具有正面和背面，蚊虫入口211形成于头部10的正面，蚊虫入口211包括由多个台阶层2111形成的多个台阶入口2112，台阶入口2112为相邻的台阶层2111之间形成的间隙，且各台阶入口2112均与第二壳体21内部连通；各台阶层2111呈环形并由头部10的中部向外逐层排列。此结构使台阶入口2112形成多级抽吸的形式，可扩大蚊虫入口211的面积和增大与蚊虫接触的机会，进一步便于对蚊虫进行捕捉。

优选地，相邻的台阶层2111之间设有多个支撑部件2113。支撑部件2113支撑于相邻的台阶层2111之间，可避免台阶层2111变形，保证作为台阶入口2112的间隙尺寸，确保工作性能。具体结构可为，支撑部件2113为与相邻的台阶层2111的间隙宽度尺寸相匹配支撑块，具体可与相应的两个台阶层2111胶合连接在一起。

优选地，各台阶层2111由内环至外环逐渐远离头部10的背面，蚊虫引诱装置22为配设有蓄电池4的LED诱蚊灯，蓄电池4作为LED诱蚊灯形式的蚊虫引诱装置22的电源，而且LED诱蚊灯形式的蚊虫引诱装置22设于最内环的台阶层2111。此结构可使蚊虫受到LED诱蚊灯形式的蚊虫引诱装置22的吸引而深入到各台阶入口2112包围区域内，更加便于台阶入口2112对蚊虫进行抽吸捕捉。

优选地，蚊虫收集网3可拆装连接于空气抽吸装置1的出气端。此结构在实际使用过程中，当蚊虫收集网3集满蚊虫时，可将蚊虫收集网3从空气抽吸装置1上拆下进行处理，然后再安装上继续进行蚊虫收集工作，操作便捷，灵活性强。

优选地，空气抽吸装置1配设有蓄电池4和充电插头5。本实用新型在实际使用过程中，蓄电池4作为空气抽吸装置1的电源，当蓄电池4需要充电时，可利用充电插头5与市电插接对蓄电池4进行充电。

本实用新型的新型蚊虫捕捉器，蓄电池和充电插头的具体形式、相互连接方式和设置位置等均可根据实际要求进行调整和设计，如充电插头具体可配设有电路板和变压器，更具体地说可为12V变压器，而且充电插头为可折叠形式，在使用时伸出，在不使用时收缩；蚊虫收集网的具体形式、设置位置和与空气抽吸装置的连接形式等均可根据实际要求进行调整和设计；蚊虫引诱装置优选为LED诱蚊灯，具体形式、数量和分布形式等均可根据实际要求进行调整和设计；支撑部件的具体形式及其与所支撑的台阶层之间的连接方式可根据实际要求进行调整和设计；台阶层和台阶入口的具体形式、设置位置、数量和分布形式等均可根据实际要求进行调整和设计，更广义地讲，蚊虫入口和蚊虫出口的形式也可根据实际要求进行调整和设计；头部和杆部的具体形状和尺寸等均可根据实际要求进行调整和设计；第一壳体、吸风机、第二壳体和蚊虫收集网的具体形式可根据实际要求进行调整和设计，蚊虫收集网的材料、网孔的形状和尺寸等均可根据实际要求进行调整和设计，如蚊虫收集网的网孔尺寸小于需捕捉的蚊虫的尺寸。

本实用新型的产品形式并非限于本案图示和实施例，任何人对其进行类似思路的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
