一种盐碱地水产养殖系统的制作方法

本实用新型属于盐碱地改良技术领域，尤其是一种盐碱地水产养殖系统。

背景技术：

我国农业是典型的资源约束型产业，近年来人口增长、城镇化加快、非农开发占用以及耕地的荒漠化、石漠化和盐碱化等，不仅使我国农业生产效益降低、耕地逐年减少，而且造成资源和生态环境的加剧恶化。盐碱地土壤中的可溶性盐分浓度较高，对植物生长直接造成抑制作用或危害。根据不完全统计，全世界盐碱地的面积为9.5438亿公顷，其中我国为9913万公顷。我国盐碱地土壤中碳酸盐的累计量大，因而碱化度普遍较高，严重的盐碱土壤地区植物几乎不能生存。

尽管目前对盐碱地的改良措施多种多样，但效果往往不太理想，且成本高、见效慢，改良方法不适合推广。因此，迫切的需要一种低成本、盐碱地改良效果好的盐碱地综合改良方法。

技术实现要素：

本实用新型的目的是为克服上述现有技术的不足，提供一种盐碱地水产养殖系统。本实用新型通过设置水质监控系统检测并调节养殖池内的水质，养殖池内的水通过微润管渗透入盐碱土层并通过排水洗盐收集管经集盐过滤器淡化后传输至集水箱得以循环利用，将水产养殖与盐碱地有机结合起来，缓解土地次生盐碱化程度，而且在一定程度上扩大了可利用土地面积，优化资源配置，为改良盐碱地提供了有效途径。本实用新型能够对养殖池内温度情况、含盐量与pH值、溶氧量进行实时检测，水质监控系统可以根据需要设置若干个，提高检测的准确性。

为实现上述目的，本实用新型采用下述技术方案：一种盐碱地水产养殖系统，它包括集水箱和设置在盐碱土层内的养殖池，所述养殖池内设有水质监控系统、投饵机以及多个一端设置在养殖池内，另一端延伸至盐碱土层中的微润管，所述养殖池底部下方的盐碱土层内预埋有多个排水洗盐收集管，所述排水洗盐收集管依次通过集盐过滤器和集水泵与所述集水箱相连通，所述集水箱通过放水管与养殖池相连通，且放水管上装配有放水泵；

所述水质监控系统包括数据采集系统、信号处理装置和水质控制系统，所述信号处理装置包括信号中转模块和计算机，所述数据采集系统通过信号传输光缆与信号中转模块连接，所述信号中转模块接收所述数据采集系统发射的信号并将接收的信号传送给计算机，所述计算机通过信号传输光缆与水质控制系统连接，所述数据采集系统包括与信号中转模块连接的摄像头、温度传感器、含盐量和pH值检测传感器以及溶氧量传感器，所述水质控制系统包括与计算机连接的水温调节器、脱硫石膏投放机和增氧机。

优选的，所述数据采集系统还包括水位检测器和亚硝酸盐检测器。

优选的，所述养殖池内部设有悬浮物过滤器。

本实用新型的有益效果是：

本实用新型通过设置水质监控系统检测并调节养殖池内的水质，养殖池内的水通过微润管渗透入盐碱土层并通过排水洗盐收集管经集盐过滤器淡化后传输至集水箱得以循环利用，将水产养殖与盐碱地有机结合起来，缓解土地次生盐碱化程度，而且在一定程度上扩大了可利用土地面积，优化资源配置，为改良盐碱地提供了有效途径。本实用新型能够对养殖池内温度情况、含盐量与pH值、溶氧量进行实时检测，水质监控系统可以根据需要设置若干个，提高检测的准确性。

附图说明

图1是本实用新型盐碱地水产养殖系统示意图；

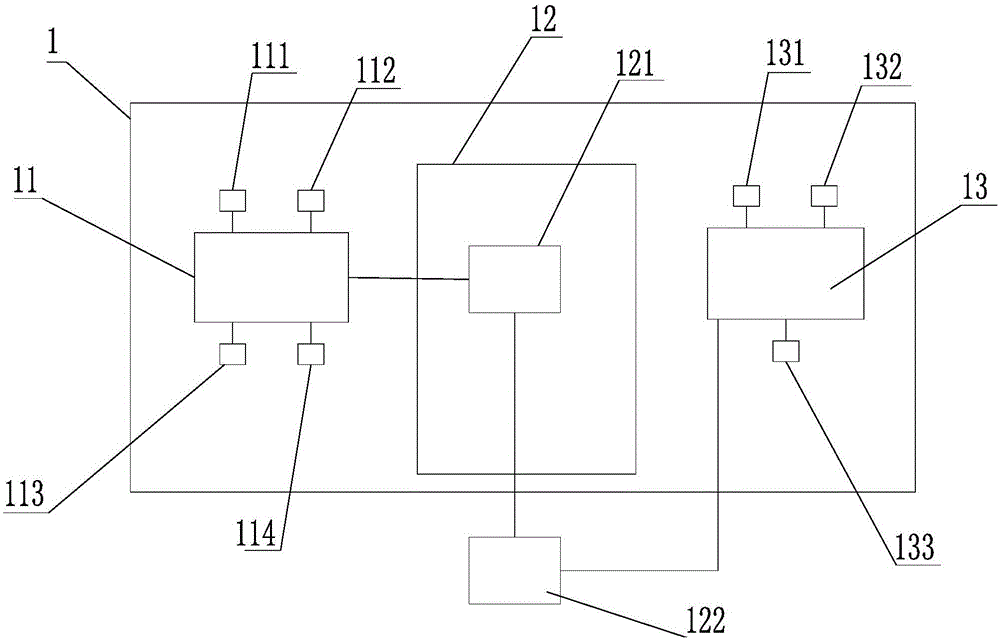

图2是监控系统结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

如图1所示，一种盐碱地水产养殖系统，它包括集水箱5和设置在盐碱土层3内的养殖池8，所述养殖池8内设有水质监控系统1、投饵机2以及多个一端设置在养殖池内，另一端延伸至盐碱土层3中的微润管31，所述养殖池底部下方的盐碱土层3内预埋有多个排水洗盐收集管4，所述排水洗盐收集管4依次通过集盐过滤器7和集水泵6与所述集水箱5相连通，所述集水箱5通过放水管9与养殖池8相连通，且放水管9上装配有放水泵10；

所述水质监控系统1包括数据采集系统11、信号处理装置12和水质控制系统13，所述信号处理装置12包括信号中转模块121和计算机122，所述数据采集系统11通过信号传输光缆与信号中转模块121连接，所述信号中转模块121接收所述数据采集系统11发射的信号并将接收的信号传送给计算机122，所述计算机122通过信号传输光缆与水质控制系统13连接，所述数据采集系统11包括与信号中转模块121连接的摄像头111、温度传感器112、含盐量和pH值检测传感器113以及溶氧量传感器114，所述水质控制系统13包括与计算机122连接的水温调节器131、脱硫石膏投放机132和增氧机133。

通过数据采集系统11对养殖池8内水产动植物的生产情况、温度情况、含盐量与pH值、溶氧量进行实时检测，并通过信号处理装置12进行分析，最终通过水质控制系统13进行相应调节，保持养殖池8内的水质符合养殖标准，养殖池8内的水通过多个温润管31渗透流入盐碱土层3中，对盐碱土层3进行排水洗盐作业，并由排水洗盐收集管4进行收集经集盐过滤器7除盐淡化传至集水箱5，再通过放水管9输送至养殖池8,用于养殖，完成盐碱地改良的同时，循环用水，充分利用水资源。

在上述技术方案基础上，所述数据采集系统11还包括水位检测器和亚硝酸盐检测器。如此设置，实时监测养殖池8内水位变化及亚硝酸盐等物质的含量变化，以便及时采取措施，保证养殖池内的环境适宜水产品的生长。

在上述技术方案基础上，所述养殖池8内部设有悬浮物过滤器。如此设置，通过在养殖池8内设置悬浮物过滤器，实现对养殖池内杂质的过滤，满足实际使用需要。

养殖池内水产类的排泄物可作为改善盐碱地的肥料，通过盐碱地水产养殖系统把水产养殖与改善盐碱地有机结合起来，不仅提高了水、土、光、生物等自然资源的利用效率，缓解土地次生盐碱化程度，而且扩大了耕地面积，在稳定和加强水产养殖的同时，最大限度地优化资源配置，多元化高效利用盐碱地。

对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
