自动施肥配电柜的制作方法

本实用新型涉及农业设备领域，具体涉及一种自动施肥配电柜。

背景技术：

水肥一体化技术是讲灌溉与施肥融为一体的农业新技术。该技术是将可溶性固体或液体肥料，按土壤养分含量和作物种类的施肥规律和特点，配成肥水并通过可控管道系统对田地进行施肥。该技术肥效快、养肥利用率高，有效的避免了固体肥料在较干地表引起的挥发损失、溶解慢、肥效发挥慢的问题；再者，该技术比常规施肥节省肥料50-70%，而且大大降低了因过量施肥而导致的环境问题发生的概率。

实现上述技术，需要一个完整的灌溉施肥系统完成，主要包括以下部分：

1.建立一套完整的浇灌管路系统；

2.建立一个适合的肥水混合装置；

3.自动施肥控制装置；

本实用新型即是一款自动施肥控制装置，能够对整个灌溉施肥系统进行系统化管理和检测，提高了施肥效率，减少了传统施肥方式带来的劳动强度，施肥均匀，肥料利用率高。

技术实现要素：

本实用新型要解决的技术问题是提供了一种自动施肥配电柜，其大大降低了农田施肥作业的劳动强度，智能化程度高，使用便捷。

一种自动施肥配电柜，其包括柜体以及设置在所述柜体内部的自动施肥控制系统；

所述柜体包括电气室以及设置在所述电气室下部的泵室，所述电气室包括电器元件安装板；

所述自动施肥控制系统包括电气控制部以及与所述电气控制部相连的输肥泵；

所述电气控制部包括电源模块，以及与所述电源模块相连的增压泵控制模块、输肥泵控制模块、搅拌控制模块、液位控制模块；

所述电源控制模块，为所述自动施肥控制系统提供工作电源；

所述增压泵控制模块，控制和监测增压泵的运行状态；

所述输肥泵控制模块，控制和监测输肥泵的运行状态；

所述搅拌控制模块，控制和检测搅拌器的运行状态；

所述液位控制模块，监测和调整搅拌池液位。

作为本技术方案的进一步改进，所述电源模块包括熔断保护装置，提供过载保护。

作为本技术方案的进一步改进，所述增压泵控制模块包括增压泵运行电路以及与所述增压泵运行电路并联的增压泵故障监测电路。

作为本技术方案的进一步改进，所述输肥泵控制模块包括输肥泵运行电路、与所述输肥泵运行电路并联的输肥泵故障监测电路。

作为本技术方案的进一步改进，所述搅拌控制模块包括搅拌器运行电路以及与所述搅拌器运行电路并联的搅拌器故障监测电路。

作为本技术方案的进一步改进，所述液位控制模块包括液位保护电路和液位低报警电路。

本实用新型采用上述技术方案，带来的有益效果是：

所述自动施肥控制系统包括增压泵控制模块、搅拌控制模块和液位控制模块，实现施肥作业的自动化和电气化，大大降低施肥作业的劳动强度；所述柜体采用钢板支撑，为自动施肥控制系统提供良好的保护，经久耐用；所述液位控制模块，其包括液位保护电路和液位低报警电路，对化肥搅拌池内的液位进行良好保护，且实现液位低的声光报警，保证施肥工作的连续性。

附图说明

图1 本实用新型正视图；

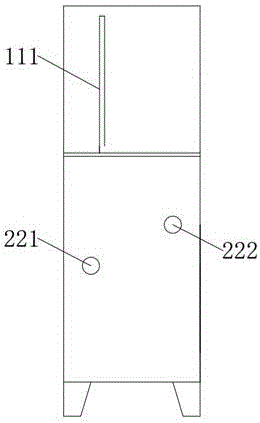

图2 本实用新型侧视图；

图3 本实用新型电路图。

1柜体、11电气室、12泵室、13电器元件安装板、22输肥泵、221进水口、222出水口、101电源模块、111增压泵运行电路、112增压泵故障监测电路、121输肥泵运行电路、122输肥泵故障监测电路、131搅拌器运行电路、132搅拌器监测电路、140液位控制模块。

具体实施方式

如图1、2所示，所述自动施肥配电柜包括柜体1以及设置在柜体1内部的自动施肥控制系统；

所述柜体1包括电气室11以及设置在电气室11下部的泵室12,电气室11包括电器元件安装板13，泵室12一侧设置进水口221和出水口222；所述柜体1采用钢板制成，结实耐用；

所述自动施肥控制系统包括电气控制部以及与电气控制部相连的输肥泵22，输肥泵22分别与进水口221和出水口222相连；

所述自动施肥控制系统与化肥搅拌池、施肥管路相连，化肥搅拌池包括搅拌器和搅拌池，化肥搅拌池通过进水口221与输肥泵22相连，施肥管路包括增压泵和施肥管，施肥管路通过出水口222与输肥泵22相连；

所述电气控制部包括电源模块，以及与电源模块相连的增压泵控制模块、输肥泵控制模块、搅拌控制模块、液位控制模块140；

所述电源模块101与外接220V/AC电源相连，为自动施肥控制系统提供工作电源，电源模块101包括熔断保护装置，为本装置提供过载保护；

所述增压泵控制模块，其控制和检测增压泵的运行状态，其包括增压泵运行电路111以及与增压泵运行电路111并联的增压泵故障监测电路112；所述增压泵运行电路111包括：依次串接的按钮常闭开关SB2、按钮常开开关SB1、接触器KM1和按钮常闭开关KH2，与按钮常开开关SB1并联的开关KM1，以及与接触器KM1并联的指示灯RH1；所述增压泵故障监测电路112包括：依次串接的按钮常开开关KH1和指示灯HY1；

所述输肥泵控制模块，其控制和监测输肥泵的运行状态，输肥泵控制模块包括输肥泵运行电路121以及与输肥泵运行电路121并联的输肥泵故障监测电路122；所述输肥泵运行电路121包括：依次串接的按钮常闭开关SB4、按钮常开开关SB3、继电器KA1和按钮常闭开关KH3,与按钮常开开关SB3并联的开关KA2，与继电器KA1并联的时间继电器KT1,与时间继电器KT1并联且依次串接的时间继电器KT2和接触器KM3,以及与接触器KM3并联的指示灯HR2；所述输肥泵故障监测电路122包括：依次串接的按钮常开开关KH2以及指示灯HY2；

所述搅拌控制模块，其控制和检测搅拌器的运行状态，其包括搅拌器运行电路131以及与搅拌器运行电路131并联的搅拌器监测电路132；所述搅拌器运行电路131包括：依次串接的按钮常闭开关SB6、按钮常开开关SB5、XX装置KM4和按钮常闭开关KH5,与按钮常开开关并联且依次串接的开关KM5和指示灯HR3；所述搅拌器故障监测电路132包括依次串接的按钮常开开关KH4和指示灯HY3；

所述液位控制模块140，其监测和调整搅拌池液位，其包括液位保护电路和液位低报警电路。
