旋耕、开沟培土一体机的制作方法

本实用新型属于农业机械类，具体是一种旋耕、开沟培土一体机。

背景技术：

市场上的旋耕机,开沟培土机都是单一功能作业的机器，用在既要旋耕，又要开沟培土的使用环境中，市场上的现有机器明显工作效率不高。急需开发出一种能一次性完成旋耕、开沟培土两项工作的机器，来提高工作效率。

技术实现要素：

本实用新型的目的是针对现有技术的不足，提供一种结构合理、效率高，使用方便的旋耕、开沟培土一体机。

本实用新型的上述目的通过以下的技术方案来实现：旋耕、开沟培土一体机，其特征在于：机具同时拥有前后刀轴，可以同步工作，前刀轴上装旋耕刀，后刀轴上装开沟培土刀，使机具同时具有旋耕、开沟培土两项功能。

本实用新型与现有技术相比的优点是：本实用新型采用前后刀轴同步作业，来同时实现旋耕、开沟培土两项功能。

附图说明

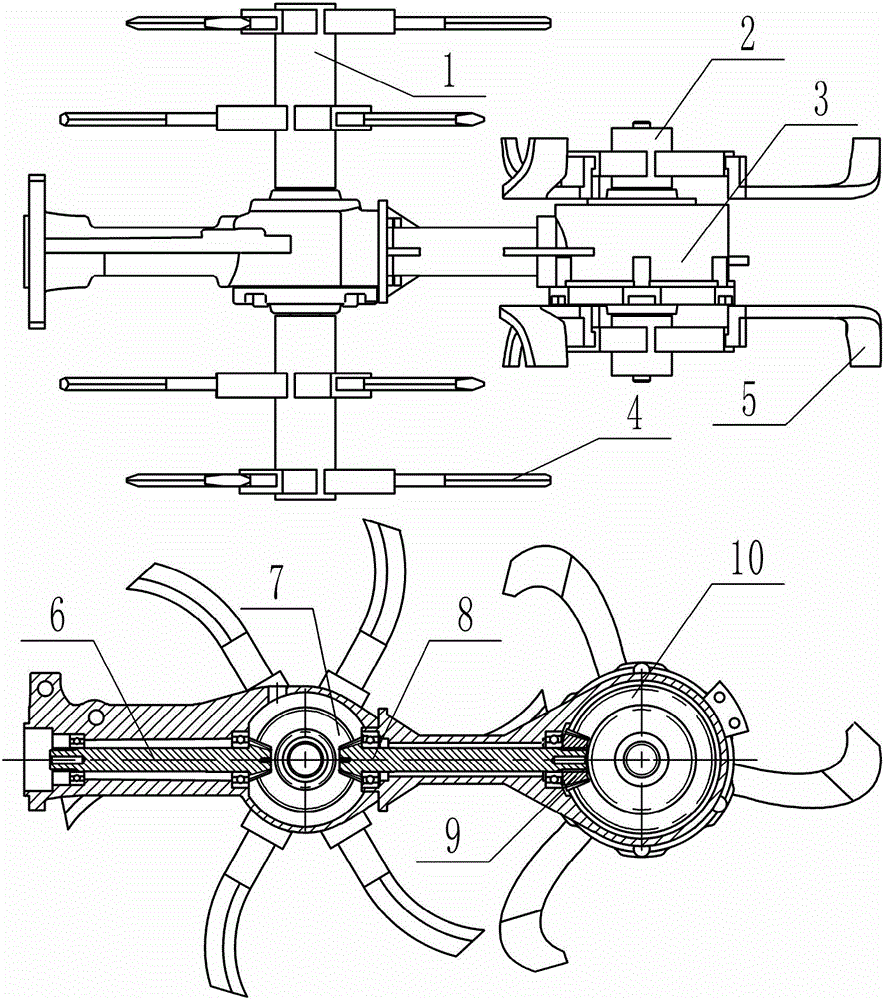

图1是本实用新型的传动结构示意图。

附图中，1—前刀轴；2—后刀轴；3—壳体；4—旋耕刀；5—开沟、培土刀；6—输入轴；7—前锥齿轮；8—连接轴；9—小锥齿轮；10—后锥齿轮。

图2、3是本实用新型的外形结构示意图。

附图中，11—档罩；11-1—左档片；11-2—右档片；12—清沟板；13—传动结构总成。

具体实施方式

下面结合附图对本实用新型进一步详述：

如图1所示，一种新型旋耕、开沟培土一体机，包括前刀轴1；后刀轴2；壳体3；旋耕刀4；开沟、培土刀5；输入轴6；前锥齿轮7；连接轴8；小锥齿轮9；后锥齿轮10。

动力从输入轴6左端输入，通过输入轴6右端上的锥齿轮传递到前锥齿轮7，前锥齿轮7与前刀轴1相连，使前刀轴1旋转，从而带动前刀轴1上的旋耕刀4旋转；同时，前锥齿轮7通过连接轴8左端上的锥齿轮带动连接轴8旋转，连接轴8右端与小锥齿轮9通过花键连接，带动小锥齿轮9旋转，小锥齿轮9带动后锥齿轮10旋转，后锥齿轮10与后刀轴2相连，使后刀轴2旋转，从而带动后刀轴2上的开沟、培土刀5旋转。

如图2所示，一种新型旋耕、开沟培土一体机外形结构，包括档罩11；清沟板12；传动结构总成13。

档罩11包括左挡片11-1、右挡片11-2，可以通过调节左右挡片来控制左右挡片形成的角度a，从而来调节向两侧培土的距离；清沟板12是为了清除沟中的残留碎土。

本实用新型的工作原理：

如图1、2所示，本实用新型通过3组锥齿轮副来实现前后刀轴的同时旋转，前刀轴上的旋耕刀与后刀轴上的开沟、培土刀同步作业。再加上档罩与清沟板，使作业效果更佳。

最后应说明的是：上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非对实施方式的限定，对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动，这里无需也无法对所有的实施方式予以穷举，而由此所引申出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
