一种林业起苗装置的制作方法

本实用新型涉及一种林业起苗装置。

背景技术：

在林业中，苗木都是进行集中种植的，在后续出售后需要进行移栽，移栽过程中需要将苗木的根系挖起，需要使用到起苗装置，现有技术中的起苗装置为一个简单的铲头和铲柄的配合形式，其不能较好的切断苗木的根系，因此起苗效率较为低下。

技术实现要素：

本实用新型要解决的技术问题是提供一种林业起苗装置，本装置在使用时，可以通过铲头将苗木根系附近的泥土清除，而后通过头部切断过长的根系，方便将苗木从坑洞中取出，提供较大的方便，并且本装置通过活动手柄可以改变腕部的受力方向，减少起苗过程中的腕部受力，避免腕部受伤。

为解决上述问题，本实用新型采用如下技术方案：

一种林业起苗装置，包括管套，所述管套的左端设置有滑杆，所述管套外部的靠近左端位置处设置有固定所述滑杆用的螺丝，所述滑杆的左端配合有铲头，所述铲头具有配合所述滑杆的套部，所述套部与所述铲头之间配合有螺栓，所述铲头的左端配合有头部，所述头部具有V字形的刀刃，所述头部与所述铲头之间配合有第一螺丝，所述管套外圈的靠近左端位置处对称设置有两个端部，在两个所述端部之间配合有活动手柄，所述铲头的底部设置有第一加强条，所述铲头的顶部对称设置有两根第二加强条。

优选地，所述滑杆的杆身上环形设置有三个以上的定位槽，所述套部的内壁设置有配合所述定位槽用的定位条。

优选地，所述管套的右端轴心位置处设置有螺母，通过所述螺母配合有螺杆，所述螺杆远离所述管套的那一端配合有固定手柄。

优选地，所述活动手柄的外部配合有吸汗套，所述吸汗套为海绵套。

本实用新型的有益效果是：本装置在使用时，可以通过铲头将苗木根系附近的泥土清除，而后通过头部切断过长的根系，方便将苗木从坑洞中取出，提供较大的方便，并且本装置通过活动手柄可以改变腕部的受力方向，减少起苗过程中的腕部受力，避免腕部受伤，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的俯视图；

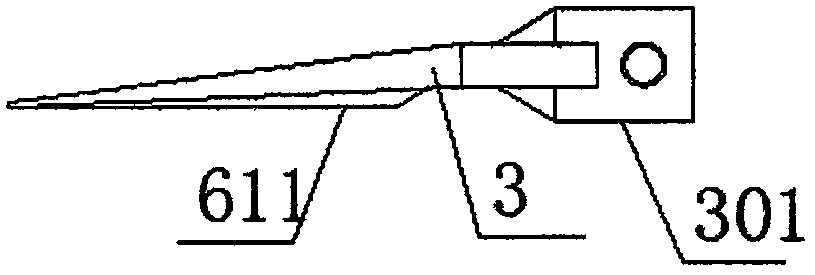

图2为铲头的主视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1和图2所示的一种林业起苗装置，包括管套1，所述管套1的左端设置有滑杆2，所述管套1外部的靠近左端位置处设置有固定所述滑杆2用的螺丝101，所述滑杆2的左端配合有铲头3，所述铲头3具有配合所述滑杆2的套部301，所述套部301与所述铲头3之间配合有螺栓302，所述铲头3的左端配合有头部4，所述头部4具有V字形的刀刃401，所述头部4与所述铲头3之间配合有第一螺丝411，所述管套1外圈的靠近左端位置处对称设置有两个端部5，在两个所述端部5之间配合有活动手柄6，所述铲头3的底部设置有第一加强条611，所述铲头3的顶部对称设置有两根第二加强条612。

本实用新型中一个较佳的实施例，所述滑杆2的杆身上环形设置有三个以上的定位槽221，所述套部301的内壁设置有配合所述定位槽221用的定位条(未图示)。

本实用新型中一个较佳的实施例，所述管套1的右端轴心位置处设置有螺母(未图示)，通过所述螺母配合有螺杆7，所述螺杆7远离所述管套1的那一端配合有固定手柄8。

本实用新型中一个较佳的实施例，所述活动手柄6的外部配合有吸汗套613，所述吸汗套613为海绵套。

本实用新型的有益效果是：本装置在使用时，可以通过铲头将苗木根系附近的泥土清除，而后通过头部切断过长的根系，方便将苗木从坑洞中取出，提供较大的方便，并且本装置通过活动手柄可以改变腕部的受力方向，减少起苗过程中的腕部受力，避免腕部受伤，本装置的结构较为简单，成本较为低廉，适合推广使用。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
