一种水产养殖用投饵机的制作方法

本实用新型涉及一种水产养殖用装置，特别是涉及一种水产养殖用投饵机。

背景技术：

对黄鳝网箱水产养殖户而言，干硬的饵料并不能够引起黄鳝的进食欲望。于是专家们通过科学实践探索了一种含水率在25％-50％，并综合了鲜鱼虾(鱼糜饲料)和硬颗粒饲料优点的湿颗粒饲料。近几年来，湿颗粒水产配合饲料逐步从少量推广试用向批量使用的趋势发展。但是现有湿颗粒饲料在其长时间的堆积过程中，会迅速腐败变质，影响到饲料品质和形状改变。其次，现有的很多饵料输送装置都选用水作为输送介质，这对于含水量高达25％-50％的湿颗粒饲料而言，无疑是“雪上加霜”。

饲料在输送过程中，一旦经受不住水流的冲击和浸泡，必定还原为糜状饲料，从而造成营养成分的流失。因此，如何保证饲料颗粒在输送和抛投过程中保持一定的形状和完好率，是本实用新型所要解决的技术问题。

技术实现要素：

本实用新型提供一种水产养殖用投饵机，为解决现有水力输送饵料装置中，输送饲料颗粒容易变形，造成饲料形状改变和营养流失的技术问题。为解决上述技术问题，本实用新型所采用的技术方案是：一种水产养殖用投饵机，包括底座、投料预处理装置和混料箱，底座上设有投饵装置；投饵装置上设有一水泵机，水泵机与一三通阀门的一端连接，该三通阀另一端通过冲水控制阀、冲饵管一路与混料箱连通，混料箱下端设有下料控制阀；下料控制阀下方设有下料管，下料管与混合箱相连，混合箱内设有锥形喷头、引射器，引射器两端分别与锥形喷头、投食管道连接；其特征在于：混料箱通过 送料管与投料预处理装置连接，投料预处理装置设有储料箱，储料箱与进料口之间设有除尘机，除尘机两端分别与进料口以及储料箱互通，储料箱两旁分别设有抽真空装置、除水蒸气装置，储料箱底部设有热风机。

进一步的，锥形喷头的长度与下料管平齐。

进一步的，混料箱设计为上圆筒下漏斗的形状。

进一步的，混料箱下方设有2-3个支架。

进一步的，引射器采用突然放大结构设计。

有益效果

本实用新型提供的水产养殖用投饵机与现有技术相比，具有如下特点：

1、储料箱底部设有热风机。热风机加热吹饲料颗粒，能够将含水率在25％-50％的湿颗粒饲料迅速烘干，避免其长时间堆积在储料箱时，发生形状改变。

2、当热风机除去颗粒中的水分时，会产生水蒸气，而除水蒸气装置可以很好地去除水蒸气，加快湿颗粒饲料烘干的速度。

3、储料箱旁边设置的抽真空装置，能够使上述两项步骤在真空条件下进行，使得烘干湿颗粒饲料的工作效率大大提高。

附图说明

图1是本实用新型的结构示意图；

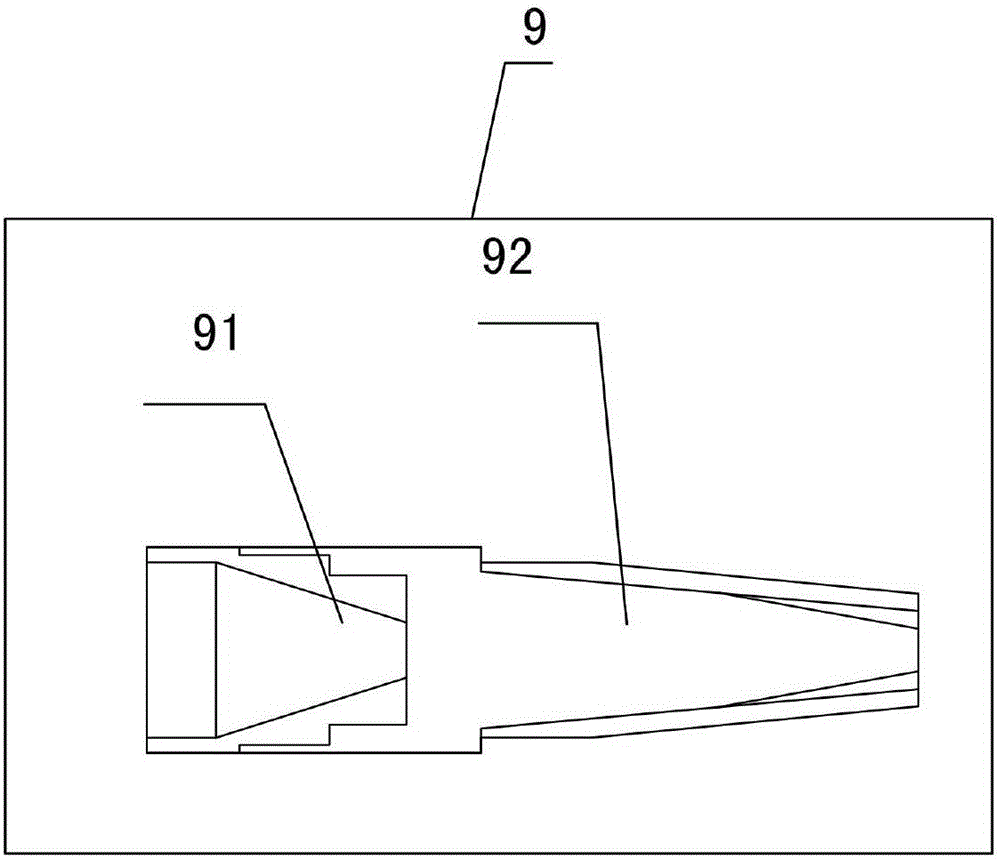

图2是本实用新型中混合箱内的锥形喷头、引射器结构剖视图。

具体实施方式

下面结合附图，对本实用新型做进一步说明：

水产养殖用投饵机包括底座1、投料预处理装置和混料箱6。其中混料箱6为上圆筒下漏斗形状，并且混料箱下方设有2个支架10。底座1上设有投饵装置；投饵装置上设有一水泵机2，水泵机与一三通阀门3的一端连接，该三通阀另一端通过冲水控制阀4、冲饵管5一路与混料箱6连通，混料箱下 端设有下料控制阀7；下料控制阀7下方设有下料管8，下料管8与混合箱9相连，混合箱内设有锥形喷头91、引射器92，引射器92两端分别与锥形喷头91、投食管道11连接。

混料箱6通过送料管18与投料预处理装置连接。投料预处理装置设有储料箱14，储料箱14与进料口12之间设有除尘机13，除尘机13两端分别与进料口12以及储料14箱互通，储料箱两旁分别设有抽真空装置16、除水蒸气装置15，储料箱底部设有热风机17。

工作时，为提高烘干效率。首先打开储料箱14旁边的抽真空装置17，让整个储料箱内环境处于真空状态。然后湿颗粒饲料通过进料口12进入除尘机13，经除尘机除尘后进入储料箱14。开动储料箱底部的热风机17，热风机17带动风扇转动，将已经进入储料箱14里的湿颗粒饲料迅速加热烘干。湿颗粒饲料烘干过程中形成的水蒸气，则由除水蒸气装置15解决。最后已经被烘干的饲料颗粒，通过送料管18送至混料箱6中。

打开水泵机2，水流经过三通阀门3一路通过冲水控制阀4、冲饵管5一路到达混料箱6中，形成一股高速水流，该水流能够在混料箱6的箱底形成逆时针方向的环流，使饵料能够随着上述环流中混合，从而一起流向混料箱下端的下料控制阀7；打开下料控制阀7后，饲料颗粒经过下料管8，直达混合箱9内部。

锥形喷头91由于设计为与下料管平齐，那么当水流夹带着饲料颗粒流至锥形喷头91后，便会形成一股很大的冲击力。同时引射器92选用突然扩大装置，锥形喷头形成的冲击力流经引射器92断面突然扩大管时，产生很大的涡流，利用涡流区的负压抽吸饵料，最后饵料直接通过投食管道11投放至水产养殖田中。

以上依据本实用新型的理想实施例为启示，通过上述的说明内容，相关人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以 及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定技术性范围。
