一种防昆虫蜂箱的制作方法

本发明涉及蜜蜂养殖工具，尤其涉及一种防昆虫蜂箱。

背景技术：

蜂箱为蜜蜂养殖的必要工具，蜜蜂在蜂箱内筑巢、产蜜。

现有技术中的蜂箱结构简单，蜂箱在具体使用时一般放置在地面上，蜜蜂在蜂箱内产蜜，蜂蜜会吸引蚂蚁等昆虫，蜂箱放置在地面上以后，蚂蚁等昆虫可能会进入蜂箱内筑巢，严重影响蜜蜂的产蜜环境。

技术实现要素：

本发明提供的一种防昆虫蜂箱，旨在克服现有技术中的蜂箱无法防止昆虫进入蜂箱内筑巢的不足。

为了解决上述技术问题，本发明采用如下技术方案：一种防昆虫蜂箱，包括箱体，该防昆虫蜂箱还包括底座，所述底座上设有凹入底座内的容纳腔，所述容纳腔内螺纹连接有支撑箱体的支撑柱，所述容纳腔的横截面形状为圆形，所述支撑柱距离容纳腔的侧壁的距离不小于20毫米，所述箱体与支撑柱之间还设有隔水板，所述支撑柱凸出底座的高度不小于30毫米，所述隔水板通过螺纹固定在支撑柱上，所述底座上还设有凹入底座内并且环绕在容纳腔外的环槽，所述环槽的轴线与容纳腔的轴线同轴，所述环槽与容纳腔的距离不小于25毫米，所述环槽与容纳腔之间设有至少三个连通环槽与容纳腔的通孔，所有通孔的横截面形状为矩形，所述环槽的底面、容纳腔的底面、通孔的侧壁位于同一平面内；该防昆虫蜂箱还包括水箱，所述水箱内设有将水箱内的液体泵入环槽的水泵，所述水泵通过供水管将水箱内的液体供入环槽内，所述容纳腔与水箱之间设有将容纳腔内的液体导入水箱的回水管，所述回水管的两端均设有过滤网；所述底座上在环槽与底座边缘之间的区域内还设有太阳能电池片，所述水泵由太阳能电池片供电，所述太阳能电池片与水泵之间设有控制水泵的控制开关，所述水箱内还设有检测水箱内液体液位的浮子开关，所述浮子开关串接于控制开关与水泵之间。

一种可选的方案，所述水箱为开设在底座上的储水槽，所述回水管为连通容纳腔与水箱的通槽，所述水箱上还设有排水孔，所述排水孔由螺纹连接在水箱上的塞子封闭。简化了蜂箱的结构，降低了蜂箱的制造成本。排水孔的设置使得清洗水箱时，水箱内的水更容易排出，优化了蜂箱的使用性能。

一种可选的方案，所述水箱上还设有报警器，所述报警器由太阳能电池片供电，所述报警器由浮子开关控制。水箱内水位不足时，报警器发出报警信号，提示用户补水，优化了蜂箱的使用性能。

一种可选的方案，所述隔水板上还设有第一磁铁，所述第一磁铁的中心线与隔水板的中心线重合，所述箱体上设有与第一磁铁吸附的第二磁铁，所述隔水板上设有容纳第一磁铁的第一容纳槽，所述第一磁铁粘接在容纳槽内，所述箱体上设有容纳第二磁铁的第二容纳槽，所述第二磁铁粘接在第二容纳槽内。第一磁铁、第二磁铁起到对箱体进行导向的作用，便于箱体正确放置。

一种可选的方案，所述太阳能电池片上还粘接有保护太阳能电池片的透明板。避免太阳能电池片损坏，延长了太阳能电池片的使用寿命。

与现有技术相比，本发明提供的一种防昆虫蜂箱，具有如下优点：底座上开设有容纳腔和环槽，在容纳腔内设有支撑箱体的支撑柱，支撑柱用于支撑箱体，在箱体与支撑柱之间设有隔水板，隔水板可以避免容纳腔内的水蒸汽进入箱体内，保证箱体内的湿度符合要求，容纳腔和环槽内均填充有液体，有效地避免了昆虫进入箱体内，从而使得蜂箱具有防昆虫的作用，优化了蜂箱的使用性能；

蜂箱还包括水箱，水箱内设有水泵，水箱内的液体由水泵泵入环槽内，再经通孔进入容纳腔内，最后液体经回水管进入水箱内，实际使用过程中，环槽、容纳腔内的液体是流动的，延长了液体的保质期，优化了蜂箱的使用性能，另外，环槽、容纳腔内的液体是流动的，昆虫进入环槽内以后会被液流冲击，进一步提高了蜂箱的防昆虫效果；

水泵由太阳能电池片供电，节约了资源，降低了蜂箱的使用成本。

附图说明

附图1是本发明一种防昆虫蜂箱的主视图；

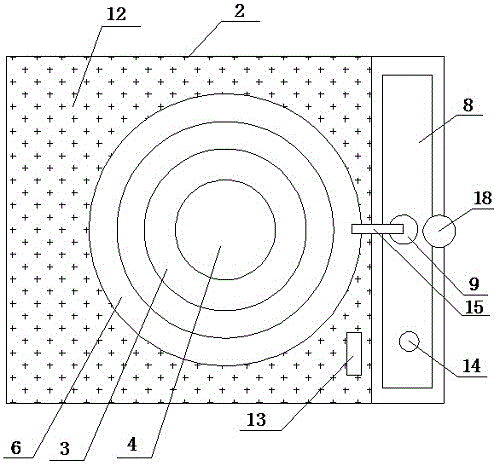

附图2是附图1中底座的俯视图。

具体实施方式

下面结合附图，对本发明的一种防昆虫蜂箱作进一步说明。如图1、图2所示，一种防昆虫蜂箱，包括箱体1，该防昆虫蜂箱还包括底座2，所述底座2上设有凹入底座2内的容纳腔3，所述容纳腔3内螺纹连接有支撑箱体1的支撑柱4，所述容纳腔3的横截面形状为圆形，所述支撑柱4距离容纳腔3的侧壁的距离不小于20毫米，所述箱体1与支撑柱4之间还设有隔水板5，隔水板5可以避免水蒸汽进入箱体1内，优化了蜂箱的使用性能，所述支撑柱4凸出底座2的高度不小于30毫米，所述隔水板5通过螺纹固定在支撑柱4上；

如图1、图2所示，所述隔水板5上还设有第一磁铁19，所述第一磁铁19的中心线与隔水板5的中心线重合，所述箱体1上设有与第一磁铁19吸附的第二磁铁20，所述隔水板5上设有容纳第一磁铁19的第一容纳槽，所述第一磁铁19粘接在容纳槽内，所述箱体1上设有容纳第二磁铁20的第二容纳槽，所述第二磁铁20粘接在第二容纳槽内，便于箱体1正确放置；

如图1、图2所示，所述底座2上还设有凹入底座2内并且环绕在容纳腔3外的环槽6，所述环槽6的轴线与容纳腔3的轴线同轴，所述环槽6与容纳腔3的距离不小于25毫米，所述环槽6与容纳腔3之间设有至少三个连通环槽6与容纳腔3的通孔7，所有通孔7的横截面形状为矩形，所述环槽6的底面、容纳腔3的底面、通孔7的侧壁位于同一平面内，进入环槽6内的液体可以迅速进入容纳腔3内，优化了蜂箱的使用性能；

如图1、图2所示，该防昆虫蜂箱还包括水箱8，所述水箱8内设有将水箱8内的液体泵入环槽6的水泵9，水箱8内的液体可以为水，起到防昆虫的作用，所述水泵9通过供水管15将水箱8内的液体供入环槽6内，所述容纳腔3与水箱8之间设有将容纳腔3内的液体导入水箱8的回水管10，所述回水管10的两端均设有过滤网11，过滤网11起到过滤液体的作用，避免液体内的杂质损坏水泵9，延长了水泵9的使用寿命，所述水箱8为开设在底座2上的储水槽，所述回水管10为连通容纳腔3与水箱8的通槽，过滤网11可以粘接在容纳腔3和水箱8内，以对液体进行过滤，所述水箱8上还设有排水孔16，所述排水孔16由螺纹连接在水箱8上的塞子17封闭，排水孔16的设置使得水箱8清洗方便；

如图1、图2所示，所述底座2上在环槽6与底座2边缘之间的区域内还设有太阳能电池片12，所述水泵9由太阳能电池片12供电，所述太阳能电池片12与水泵9之间设有控制水泵9的控制开关13，所述水箱8内还设有检测水箱8内液体液位的浮子开关14，所述浮子开关14串接于控制开关13与水泵9之间，所述太阳能电池片12上还粘接有保护太阳能电池片12的透明板21。

上述实施方式在具体使用过程中，利用环槽6、容纳腔3内的液体达到防昆虫的作用，优化了蜂箱的使用性能；利用水泵9使得环槽6及容纳腔3内的液体是流动的，延长了液体的保持期，并且，流动的液体还可以起到冲击昆虫的作用，优化了蜂箱的防昆虫效果。

一种对上述实施方式的优化方式，所述水箱8上还设有报警器18，所述报警器18由太阳能电池片12供电，所述报警器18由浮子开关14控制。水箱8内的液体液位过低时报警器18发出报警信号，优化了蜂箱的使用性能。

以上仅为本发明的优选实施方式，旨在体现本发明的突出技术效果和优势，并非是对本发明的技术方案的限制。本领域技术人员应当了解的是，一切基于本发明技术内容所做出的修改、变化或者替代技术特征，皆应涵盖于本发明所附权利要求主张的技术范畴内。
