本实用新型涉及饲料机械设备技术领域,具体地说涉及一种牧草粉碎机。
背景技术:
牧草是牛、马、羊等牲畜主要的饲料,经适度粉碎后的牧草使牲畜食欲更好。基于这种市场的需要,人们研发了牧草粉碎机来粉碎牧草。但目前现有技术的牧草粉碎机粉碎效果差、效率低、产量低。如锤片式粉碎机在进行粉碎时,由于牧草尺寸较大,物料与锤片的接触面积较大,同时锤片棱角与物料的接触几率小,导致粉碎效果很差。
技术实现要素:
本实用新型的目的在于针对上述现有技术的缺陷,提供一种牧草粉碎机,克服现有技术的粉碎机粉碎效果很差、效率低、产量低的缺陷。
为了实现上述目的,本实用新型的技术方案是:
一种牧草粉碎机,包括机架、设置于机架上的动力装置、动力传输装置、设置于机架上的下壳体部件、安装于下壳体部件上的上壳体部件和安装于上壳体部件、下壳体部件之间的转子部件,所述动力装置通过动力传输装置与转子部件传动连接;所述上壳体部件包括上壳体、进料口、辅助粉碎齿板、辅助切草板;所述进料口的中心轴线与转子部件的中心相交,所述料口的长度方向与转子部件的中心相平行,所述上壳体在入口处的一个内侧设置有齿状的辅助粉碎齿板,所述上壳体在入口处的另一个内侧设置有齿状的辅助切草板,所述辅助切草板位于转子部件旋转方向的前方,所述辅助粉碎齿板位于转子部件旋转方向的后方。
作为对上述技术方案的改进,所述上壳体下设置有法兰,并通过法兰与下壳体部件装配为一体。
作为对上述技术方案的改进,所述辅助粉碎齿板固定在上壳体的内圆周上,所述辅助粉碎齿板从起始位置到结束位置的夹角大于90度。
作为对上述技术方案的改进,所述上壳体由一个固定壳体和一个活动壳体扣装而成,所述固定壳体与活动壳体通过箱扣扣装在一起,所述辅助粉碎齿板有部分设置在活动壳体上。如此设计,打开活动壳体就可能对所述辅助粉碎齿板进行维修,维修十分方便。
与现有技术相比,本实用新型的有益效果是:
本实用新型的牧草粉碎机,当牧草从进料口投料时,牧草的长度方向与转子部件的中心相一致,因此,牧草沿上壳体的切线方向进料,首先,牧草在辅助切草板处先期进行粉碎,然后在转子部件、下壳体部件处进行破碎处理,然后在辅助粉碎齿板再进行磨碎处理,所处理的牧草效果好、设备效率高、产量高。
附图说明

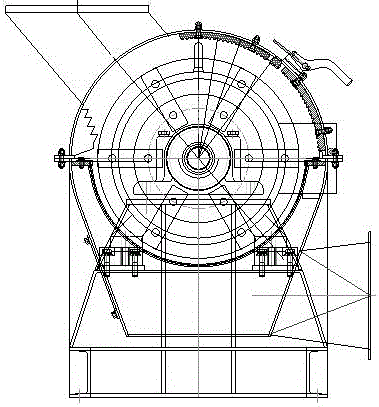

图1为本实用新型的主视结构示意图;
图2为本实用新型的侧视结构示意图;
图3为本实用新型的上壳体部件的结构示意图。
具体实施方式
下面结合具体实施例对本实用新型做进一步的说明。
如图1、2、3所示,本实用新型的牧草粉碎机,包括机架1、设置于机架1上的动力装置3、动力传输装置4、设置于机架1上的下壳体部件2、安装于下壳体部件2上的上壳体部件5和安装于上壳体部件5、下壳体部件2之间的转子部件6,所述动力装置3通过动力传输装置4与转子部件6传动连接;所述上壳体部件5包括上壳体7、进料口8、辅助粉碎齿板10、辅助切草板9;所述进料口8的中心轴线与转子部件6的中心相交,所述料口8的长度方向与转子部件6的中心相平行,所述上壳体7在入口处的一个内侧设置有齿状的辅助粉碎齿板10,所述上壳体7在入口处的另一个内侧设置有齿状的辅助切草板9,所述辅助切草板9位于转子部件6旋转方向的前方,所述辅助粉碎齿板10位于转子部件6旋转方向的后方。
所述上壳体7下设置有法兰,并通过法兰与下壳体部件2装配为一体。
所述辅助粉碎齿板10固定在上壳体7的内圆周上,所述辅助粉碎齿板10从起始位置到结束位置的夹角大于90度。
所述上壳体7由一个固定壳体11和一个活动壳体12扣装而成,所述固定壳体11与活动壳体12通过箱扣13扣装在一起,所述辅助粉碎齿板10有部分设置在活动壳体12上。如此设计,打开活动壳体12就可能对所述辅助粉碎齿板10进行维修,维修十分方便。
与现有技术相比,本实用新型的有益效果是:
本实用新型的牧草粉碎机,当牧草从进料口投料时,牧草的长度方向与转子部件的中心相一致,因此,牧草沿上壳体的切线方向进料,首先,牧草在辅助切草板处先期进行粉碎,然后在转子部件、下壳体部件处进行破碎处理,然后在辅助粉碎齿板再进行磨碎处理,所处理的牧草效果好、设备效率高、产量高。
本实用新型的技术方案不限于上述具体实施列的限制,凡是根据本实用新型的技术方案做出的技术变形,均落入本实用新型的保护范围之内。
