一种生态绿化围墙的制作方法

本实用新型属绿化围墙技术领域，尤其涉及一种生态绿化围墙。

背景技术：

近年来随着人类社会的发展，城市规模的扩大，人们越来越重视息息相关的生活环境。在构建良好的生活环境中围墙是一件必不可少的物品，许多地方都少不了围墙的出现，例如施工工地、小区院落和公园等。但目前现有的围墙无法结构简单，景观效果差，严重影响的城市环境；现有也有提出将植物与围墙相结合的方案，但是遮蔽性能差，在需要隐蔽的地方并无法使用。

技术实现要素：

为了克服现有技术方法的不足，本实用新型的目的在于提出一种生态绿化围墙，能够解决建筑工地临时围墙景观效果差的问题，提升工地绿化质量，以立体绿化为主、易于养护的生态围墙、美化市容，且遮蔽性能好。

为实现以上目的，本实用新型采用技术方案是：一种生态绿化围墙，包括多个相互连接的围墙单元，所述围墙单元包括主架、种植平台、种植槽、蓄水池和滴灌系统，所述种植平台上下层相互水平交错置于主架中，所述种植槽排列放置于所述种植平台上，每个种植槽的底部分别对应设置有蓄水池，所述滴灌系统通过管道连通至各种植槽。

进一步的是，所述主架为包括左边柱、右边柱、顶柱和底柱的口字型结构。用于支撑种植平台，并固定植物平台，实现上下错层的植物平台。

进一步的是，在所述右边柱外侧设置凹槽，在所述左边柱外侧设置可嵌入凹槽的凸柱，实现多个围墙单元的灵活拆接。

进一步的是，所述种植槽的两侧壁的顶部采用斜边结构，使植物能够充分接收阳光并营造外立面植物繁茂生长的景观。

进一步的是，所述滴灌系统包括主管、支管、喷头和阀门，所述主管分别连通各支管，在所述支管连通种植槽处设置喷头，所述主管和支管上分别设置阀门；保持植物的充足水分。

进一步的是，所述滴灌系统暗设于主架和种植平台内部；提高整体美观性。

采用本技术方案的有益效果：

本实用新型所提出的一种生态绿化围墙，采用上下交错的结构能够实现良好的遮蔽，保证植物的充足生长空间，同时满足景观上的观赏性；进行立体绿化，满足工地景观的可观赏性；应用滴灌系统维持后期植物的需水，体现生态性；植物种植槽组装方便，容易维护；后期维护简单经济，可减少人工管理；搭建拼接方便，易拆卸、运输，施工快速；灌溉及排水系统简单经济；采用单元模块化且能够灵活拆借，实现围墙的循环利用；可营造良好的立面视线景观。

附图说明

图1为本实用新型的一种生态绿化围墙的结构示意图；

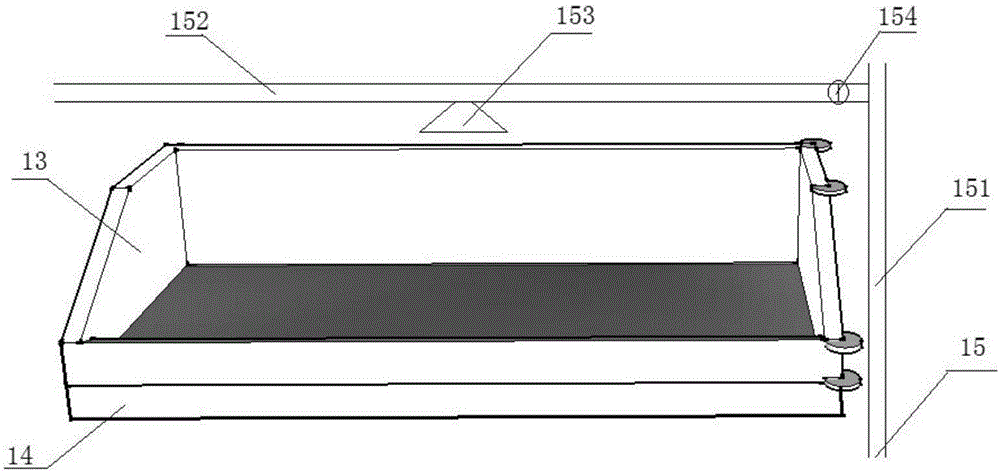

图2为本实用新型的一种生态绿化围墙中种植槽的结构示意图；

图3为本实用新型中围墙单元的组合连接示意图；

其中，1是围墙单元，11是主架，12是种植平台，13是种植槽，14是蓄水池，15是滴灌系统；111是凸柱，112是凹槽；151是主管，152是支管，153是喷头，154是阀门。

具体实施方式

为了使实用新型的目的、技术方案和优点更加清楚，下面结合附图对本实用新型作进一步阐述。

在本实施例中，参见图1和图2所示，一种生态绿化围墙，包括多个相互连接的围墙单元1，所述围墙单元1包括主架11、种植平台12、种植槽13、蓄水池14和滴灌系统15，所述种植平台12上下层相互水平交错置于主架11中，所述种植槽13排列放置于所述种植平台12上，每个种植槽13的底部分别对应设置有蓄水池14，所述滴灌系统15通过管道连通至各种植槽13。

所述主架11为包括左边柱、右边柱、顶柱和底柱的口字型结构。用于支撑种植平台12，并固定植物平台，实现上下错层的植物平台。

如图1和图3所示，在所述右边柱外侧设置凹槽112，在所述左边柱外侧设置可嵌入凹槽112的凸柱111，实现多个围墙单元1的灵活拆接。

所述种植槽13的两侧壁的顶部采用斜边结构，使植物能够充分接收阳光并营造外立面植物繁茂生长的景观。

如图2所示，所述滴灌系统15包括主管151、支管152、喷头153和阀门154，所述主管151分别连通各支管152，在所述支管连通种植槽13处设置喷头153，所述主管151和支管152上分别设置阀门154；保持植物的充足水分。

所述滴灌系统15暗设于主架11和种植平台12内部；提高整体美观性。

为了更好的理解本实用新型，下面对本实用新型的工作原理作一次完整的描述：

如图3所示，在需要搭建围墙的地方，将多个围墙单元1的主架11相连，并在种植平台12上的种植槽13中种植需要的植物；当下雨天时可利用蓄水池14收集雨水，滴灌系统15可从蓄水池14中或外界获得水源为植物补充水分。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
