一种太阳能采茶机的制作方法

本实用新型涉及茶叶采集设备，尤其涉及了一种太阳能采茶机。

背景技术：

我国是主要茶叶生产国，茶树种植面积广，传统的茶叶采集由人工采集，这种人工采集不仅费时、费力，而且随着农村经济体制改革的不断深化，大批的农村劳动力向第二、第三产业转移，茶叶的采集劳动力短缺，劳动力成本大幅上涨。因此，人们发明了机械化茶叶采摘代替人工采摘，缓解了劳动力短缺、以及劳动力成本的上涨。然而市场上的这些茶叶采集设备大多数的动力为汽油动力或电力动力等，汽油动力的茶叶采集设备体积大，较重，且污染环境，污染茶叶；电力动力的茶叶采集设备工作时间短，用导线连接供电的话，距离有限，不方面。

技术实现要素：

本实用新型提供一种太阳能采茶机，采用太阳能供电的形式，能够充分利用大自然给予的能源，达到节能环保的目的，极大的降低了采茶成本，而且省去了频繁充电或牵设长电源线的麻烦，提高工作效率。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种太阳能采茶机，包括采茶机主机，还包括太阳能供电系统，所述采茶机主机包括机架、以及设于机架上的电机和刀片单元，所述太阳能供电系统包括太阳能集电板和电机驱动电路，所述太阳能集电板的电能输出端通过第一升降压稳压电路与电机驱动电路电连接，所述电机驱动电路与所述电机电连接。

进一步的，所述太阳能供电系统还包括储能单元、充电电路和稳压输出电路，所述太阳能集电板的电能输出端通过第二升降压稳压电路与充电电路连接，所述充电电路的输出端与所述储能单元电连接，所述稳压输出电路与所述储能单元的放电端电连接，稳压输出电路与电机驱动电路电连接。

再进一步的，所述稳压输出电路与第一升降压稳压电路通过一智能切换电路并联。

进一步的，所述太阳能集电板可拆卸的装设于所述机架顶部，且太阳能集电板底面与机架之间设有隔热层。

另一种优选方案：

该方案与上述方案基本相同，其不同之处在于：所述太阳能集电板装设于斗笠的外表层。

通过以上描述可知，本实用新型与现有技术相比较，本实用新型具有如下优点：

本实用新型采用太阳能供电，有效利用大自然给予的丰富自然能源，达到节能环保的目的，而且由于太阳能随时随地可取，使得本实用新型能够适用于深山、高山等无电源地区，并可长时间工作，提高工作效率。

附图说明

图1是本实用新型的电路原理框图；

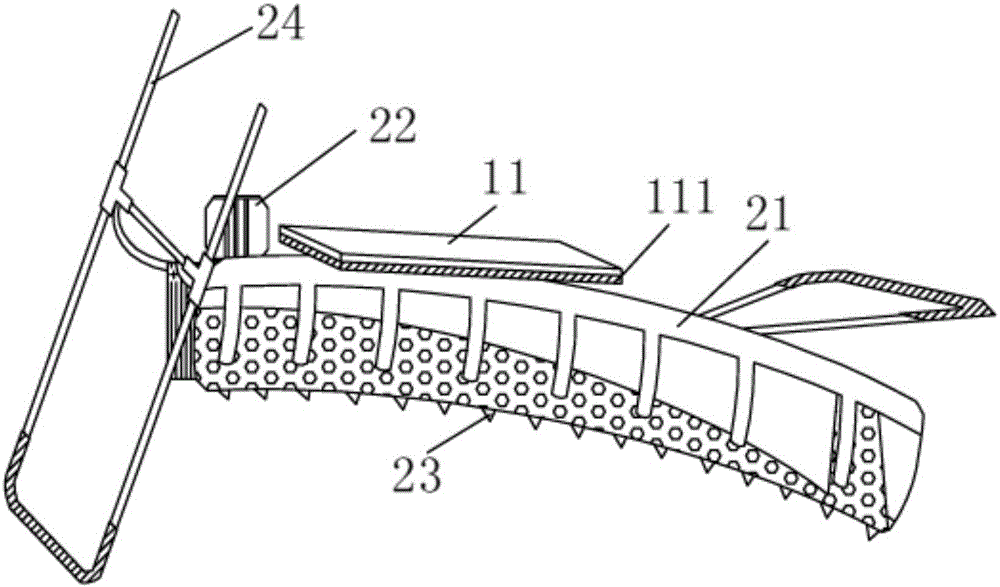

图2是本实用新型的结构示意图；

图3是本实用新型的实施例二的斗笠结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一

参照图1和图2，一种太阳能采茶机，包括采茶机主机2，还包括太阳能供电系统1，所述采茶机主机2包括机架21、以及设于机架21上的电机22、刀片单元23和把手24，所述太阳能供电系统1包括太阳能集电板11和电机驱动电路12，所述太阳能集电板11的电能输出端通过第一升降压稳压电路13与电机驱动电路12电连接，所述电机驱动电路12与所述电机22电连接。

所述太阳能供电系统1还包括储能单元14、充电电路15和稳压输出电路16，所述太阳能集电板11的电能输出端通过第二升降压稳压电路17与充电电路15连接，所述充电电路15的输出端与所述储能单元14电连接，所述稳压输出电路16与所述储能单元14的放电端电连接，稳压输出电路16与电机驱动电路12电连接。所述稳压输出电路16与第一升降压稳压电路13通过一智能切换电路18并联，该智能切换电路可优先使第一升降压稳压电路的输出与电机驱动电路接通，但当第一升降压稳压电路输出的电压不足时，将智能切换到稳压输出电路使用储能单元内的电能。所述储能单元14包括锂电池或聚合物电池或蓄电池。

所述太阳能集电板11可拆卸的装设于所述机架21顶部，且太阳能集电板11底面与机架之间设有隔热层111。

实施例二

参照图1-图3，本实施例与实施例一基本相同，其不同之处在于：所述太阳能集电板11装设于斗笠3的外表层。

本实用新型工作原理：利用太阳能集电板照射阳光，将光热能转换成电能后给电机供电工作，一部分剩余的稳压电能通过充电器充入储能单元储蓄起来；当天气为阴天无光照时，储能单元的电即可直接给电机供电工作。

本实用新型一种太阳能采茶机的太阳能集电板11底面设有隔热层111，可防止太阳能集电板11因聚热作用产生大量热量而烧毁太阳能集电板下方的电气设备，避免因高温损坏采茶设备、烧坏斗笠或烫伤茶农。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
