一种小型油菜精量播种装置的制作方法

本实用新型属于播种机领域，更具体的说涉及一种小型油菜精量播种装置。

背景技术：

油菜籽是我国主要的油料作物，约占50％的国产植物食用油来自于油菜籽，油菜作为我国的主要经济作物，其机械化种植生产变得尤为重要。油菜播种是油菜种植生产过程中的首要关键作业环节，对油菜的全程机械化生产有着重要影响。目前，我国油菜种值仍处在人工种植或半机械化种植阶段，其主要方式包括人工开沟与撒播相结合、人工先育苗再人工移栽、机具开沟后再人工撒播或传统小麦播种机等改装后的机械化直播等几种方式。这些生产方式存在着生产效率低、劳动强度大、作业成本高、种子利用率低等问题，严重制约了油菜的产业化发展。油菜种子籽粒小，播种量控制难度较大；含油率高，种子易破损并粘附引发堵塞等特点使得油菜播种机研制难度高。目前我国油菜播种机仍处于研制试验阶段，成熟机型较少。因此开发一种实用、高效的油菜精量播种机具已成为推进油菜全程机械化种植的迫切需要。

技术实现要素：

本实用新型的目的在于提供一种小型油菜精量播种装置，本油菜播种装置可以在山地、丘陵等崎岖不平的地面进行播种作业，操作方便、播种均匀、下籽量准确且工作效率高，减轻播种劳动强度，同时可以满足油菜种植的播量、株距、行距、种深等农艺要求。

本实用新型技术方案一种小型油菜精量播种装置，包括行走装置和播种装置，所述行走装置包括立体支架和设置于立体支架上的行走轮，所述行走轮上连接有减速机，所述播种装置包括支撑架和与支撑架连接的播种轮，所述支撑架与立体支架连接，所述播种轮上部连接有排种装置，排种装置包括种箱，所述种箱底部设置有排种器，所述排种器底部连接有导种管，所述播种轮包括轮体，所述轮体一侧面设置有导种圆盘，所述导种圆盘与导种管连接，轮体外圆周面上均布设置有播种鸭嘴。

优选的，所述减速机上连接有汽油机，所述汽油机和减速机均固定于立体支架上，所述立体支架上还连接有扶手，所述立体支架靠近播种装置端还设置有支架长轴，所述支架长轴上铰接有连接板，所述连接板连接支撑架与支架长轴，所述播种轮两侧均设置有支撑架，所述播种轮上穿过有轮轴，所述轮轴两端分别与设置在播种轮两侧的支撑架连接。

优选的，所述播种鸭嘴包括动鸭嘴、定鸭嘴和弹簧，所述定鸭嘴与轮体固接，所述动鸭嘴与定鸭嘴铰接，所述动鸭嘴上还连接有挡板，所述弹簧一端与挡板连接，另一端与轮体固接。

优选的，所述导种圆盘侧面设置有导种孔，所述导种孔与导种管连接，导种圆盘上还设置有固定杆，所述固定杆与支撑架固接，所述轮轴穿过导种圆盘中心与支撑架固接，所述轮体上在设置有播种鸭嘴位置还设置有落料孔，所述落料孔朝向播种鸭嘴内部位置。

优选的，所述排种器包括排种轴，所述排种轴上依次穿过有阻塞轮和排种轮，所述排种轮外圆周面上均布设置有排种U型槽，所述排种U型槽轴线方向与排种轮轴线方向一致，所述排种轮上还套接有U型槽花片，所述U型槽花片置于排种U型槽内并与排种轮固定，所述阻塞轮和排种轮外部设置有排种器壳体，所述排种器壳体底部连接导种管。

优选的，所述排种轴上连接有传动链，所述传动链另一端与轮轴连接。

优选的，所述排种器壳体外部设置有蝶形螺母，所述蝶形螺母套接于靠近排种轮端的排种轴上，排种器壳体内部还设置有毛刷，所述毛刷设置于排种轮上部位置并紧贴排种轮，毛刷的刷毛垂直于排种轮轴线方向。

优选的，所述支架长轴上铰接有不少于三块连接板，两连接板之间均设置有播种轮，所述排种器与播种轮数量相适应。

本实用新型技术方案的一种小型油菜精量播种装置，具有行走装置和播种装置，能够实现播种装置的自动行走，在行走的过程中实现播种，改变现有技术中小型播种装置需要人工推动的缺陷，自动化程度高，节省大量的劳动力，降低了劳动强度。

本实用新型技术方案的一种小型油菜精量播种装置，行走装置和播种装置之间通过支架长轴与连接板铰接连接，使得播种装置能够以支架长轴为轴转动，可以实现山地、丘陵等崎岖不平的地面进行播种作业，保证在播种过程中，播种轮始终贴紧底面，播种轮上的播种鸭嘴能够插入土壤，将油菜种直接播种至土壤下部，播种后不必要进行二次填埋等，减少了播种工序，加快了播种效率。

本实用新型技术方案的一种小型油菜精量播种装置，在支架长轴上设置不少于三块的支撑架，两相邻支撑架之间设置一个播种轮，每个播种轮上部连接种箱和排种器，且排种器内设置带有排种U型槽的排种轮，这种结构的设计，能够调节两支撑架之间的距离，能够调节排种U型槽的深度，即在播种过程中能够调整两播种轮距离，能够调节排种轮上一次排种的量，即能够实现播种量和株距的调节。

本实用新型技术方案的一种小型油菜精量播种装置，在行走轮上连接减速机，利用调节减速机的输送速度调节行走轮行走的快慢，即调节播种轮随着行走轮行走时转动的快慢，即调节播种轮上两相邻播种鸭嘴插入土壤间的距离，即播种时，调节前后排行距的大小。

本实用新型技术方案的一种小型油菜精量播种装置，在播种轮的轮轴与排种轮的排种轴之间连接传动链，使得排种轮与播种轮同步运动，避免使得播种轮播种一次的同时实现一次排种，避免出现复排或复播现象，避免出现种子堆积的现象，做到均匀播种。

本实用新型技术有益效果：

本实用新型技术方案的一种小型油菜精量播种装置，整机结构简单，体积较小，适合小地块、劣地势的播种作业，适合山地、丘陵等崎岖不平的地面进行播种作业；采用自动行走，降低劳动强度，提高播种效率；整机上合理的设计了播种量、株距、行距的调节装置，能够播种多种不同要求的油菜。

附图说明

图1为本实用新型一种小型油菜精量播种装置整体结构示意图，

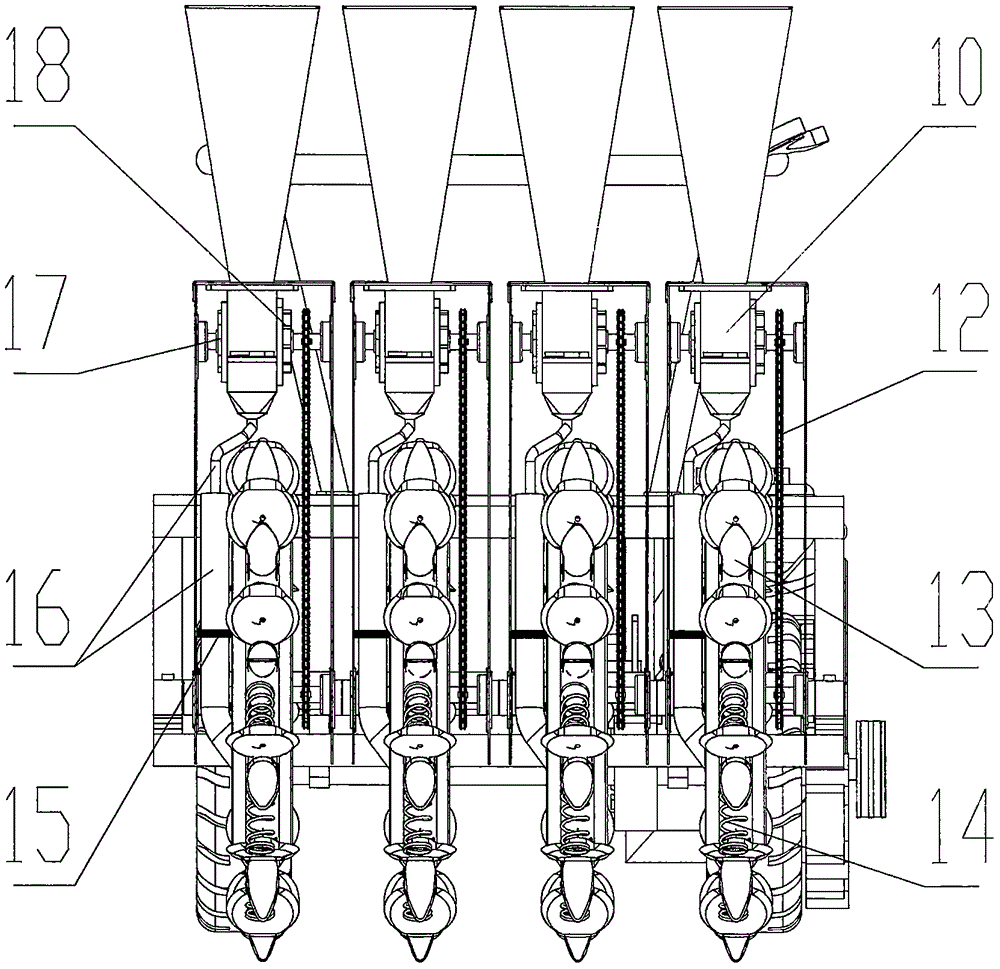

图2为图1的A向示意图，

图3为排种器立体图，

图4为排种器俯视图，

图5为播种轮侧视图，

图6为播种轮立体图，

其中，1、汽油机，2、减速机，3、立体支架，4、支架长轴，5、连接板，6、播种轮，7、支撑架，8、种箱，9、蝶形螺母，10、排种器，11、行走轮，12、传动链，13、播种鸭嘴，14、弹簧，15、固定杆，16、导种管，17、阻塞轮，18、排种轮，19、毛刷，190、刷毛，20、U型槽花片，201、排种U型槽，101播种器壳体，21、动鸭嘴，22、定鸭嘴，23、轮体，24、挡板，25、导种圆盘，26、落料孔，27、排种轴，28、轮轴，30、扶手。

具体实施方式

为便于本领域技术人员理解本实用新型技术方案，现结合说明书附图对本实用新型技术方案做进一步的说明。

如图1为本实用新型一种小型油菜精量播种装置的整体示意图，其表现本实用新型的整体技术方案，图1中包括汽油机1、减速机2、立体支架3、支架长轴4、连接板5、播种轮6、支撑架7、种箱8、蝶形螺母9、排种器10、行走轮11、扶手30，汽油机1、减速机2、立体支架3、行走轮11和扶手30组成行走装置，播种轮6、支撑架7、种箱8、蝶形螺母9和排种器10组成播种装置，连接板5实现行走装置与播种装置之间的连接，减速机2连接行走轮11和汽油机1并均安装于立体支架3上，排种器10上部连接种箱8，下部连接播种轮6，并实现将种箱8内的油菜种进行排种并输送至下部的播种轮6上进行播种。

如图1-图6所示，一种小型油菜精量播种装置，包括行走装置和播种装置，行走装置包括立体支架3和设置于立体支架3上的行走轮11，行走轮11上连接有减速机2，播种装置包括支撑架7和与支撑架7连接的播种轮6，支撑架7与立体支架3连接，播种轮6上部连接有排种装置，排种装置包括种箱8，种箱8底部设置有排种器10，排种器10底部连接有导种管16，播种轮6包括轮体23，轮体23一侧面设置有导种圆盘25，导种圆盘25与导种管16连接，轮体23外圆周面上均布设置有播种鸭嘴13。

如图1、图2及图5所示，减速机2上连接有汽油机1，汽油机1和减速机2均固定于立体支架3上，立体支架3上还连接有扶手30，立体支架3靠近播种装置端还设置有支架长轴4，支架长轴4上铰接有连接板5，连接板5连接支撑架7与支架长轴4，播种轮6两侧均设置有支撑架7，播种轮6上穿过有轮轴28，轮轴28两端分别与设置在播种轮6两侧的支撑架7连接。

如图5、图6所示，播种鸭嘴13包括动鸭嘴21、定鸭嘴22和弹簧14，定鸭嘴22与轮体23固接，动鸭嘴21与定鸭嘴22铰接，动鸭嘴21上还连接有挡板24，弹簧14一端与挡板24连接，另一端与轮体23固接。

如图2、图5和图6所示，导种圆盘25侧面设置有导种孔，导种孔与导种管16连接，导种圆盘25上还设置有固定杆15，固定杆15与支撑架7固接，轮轴28穿过导种圆盘25中心与支撑架7固接，轮体23上在设置有播种鸭嘴13位置还设置有落料孔26，落料孔26朝向播种鸭嘴13内部位置。

如图2、图3、图4所示，排种器10包括排种轴27，排种轴27上依次穿过有阻塞轮17和排种轮18，排种轮18外圆周面上均布设置有排种U型槽201，排种U型槽201轴线方向与排种轮18轴线方向一致，排种轮18上还套接有U型槽花片20，U型槽花20片置于排种U型槽201内并与排种轮18固定，阻塞轮17和排种轮18外部设置有排种器壳体101，排种器壳体101底部连接导种管16，排种轴27上连接有传动链12，传动链12另一端与轮轴28连接，排种器壳，101外部设置有蝶形螺母9，蝶形螺母9套接于靠近排种轮18端的排种轴27上，排种器壳体101内部还设置有毛刷19，毛刷19设置于排种轮18上部位置并紧贴排种轮19，毛刷19的刷毛垂190直于排种轮18轴线方向。

如图1和图2所示，支架长轴4上铰接有不少于三块连接板5，两连接板5之间均设置有播种轮6，排种器10与播种轮6数量相适应。

如图1-图6所示，本实用新型技术方案的一种小型油菜精量播种装置，工作时，将首先根据播种地块和要求调节减速机2输出速度，提交两播种轮6之间的距离，调节排种轮18上的排种U型槽201有效排种长度，待调节完成后，将油菜种置于种箱8内，开启汽油机1，操作人员通过扶手30控制整机的平衡，播种装置整机开始向前行走，在整机向前行走的同时，播种鸭嘴13插入土壤实现播种轮6转动，在播种轮6转动时，排种器10进行排种，随着整机向前行走，播种轮6上的播种鸭嘴13插入土壤，挡板24被土壤阻隔，使得定鸭嘴22和动鸭嘴21打开，由导种管16输送过来的油菜种经过播种鸭嘴13实现播种。

本实用新型技术方案在上面结合附图对实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种非实质性改进，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
