一种具有减振功能的生姜收获机的制作方法

本实用新型涉及一种具有减振功能的生姜收获机。

背景技术：

目前传统的振动式生姜收获机结构简单，设计不合理，使得机具产生激烈震动，对机具的稳定性和操作者的舒适度都有很大的影响，同时收获得到的生姜含有泥土较多，导致后期整理十分麻烦；传统的振动式生姜收获机，其挖掘铲为钢板平面组成，挖掘铲的侧壁钢板表面平整，刚性不佳，并且平整、大面积的挖掘铲侧壁在铲入泥土中挖掘时不容易铲入，铲入较深时容易憋紧在泥土中；传统的挖掘铲侧壁无孔洞，不能实现排沙功能。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种效率高的具有减振功能的生姜收获机。

本实用新型采用以下方案实现：一种具有减振功能的生姜收获机，包括机架及设置于机架后方的后轮，机架前方设有带前轮的微耕机，所述机架前侧设有用于挖掘泥土中生姜的挖掘铲，所述挖掘铲的外侧壁中下侧设有两条与铲底边缘相平行的用于与泥土接触的凸导条，所述凸导条的前端设有尖端楔形面，所述挖掘铲的外侧壁在凸导条的上方交错均布有若干个排沙孔，所述挖掘铲上经连杆与前摇杆连接，所述前摇杆与机架铰接并由驱动装置驱动摆动，位于挖掘铲后方设有分离筛。

进一步的，所述凸导条的横截面形状为圆形，所述尖端楔形面沿着与挖掘铲侧壁接触的凸导条内侧向凸导条外侧逐渐倾斜，所述尖端楔形面也沿着凸导条的前端往后端倾斜。

进一步的，所述分离筛包括一级分离筛和二级分离筛，所述一级分离筛固定于挖掘铲后端，二级分离筛经连杆与后摇杆连接，所述后摇杆铰接于机架上并由驱动装置驱动摆动。

进一步的，所述驱动装置包括位于机架上方的驱动轮，所述前摇杆经前驱动连杆与驱动轮一侧部连接，所述后摇杆经后驱动连杆与驱动轮另一侧部连接，所述前驱动连杆及后驱动连杆与驱动轮偏心连接且错位180°。

进一步的，所述机架前端经挂接框与微耕机相连接，微耕机上设有操纵柄；机架前端具有与微耕机上的前带轮传动连接的后带轮，后带轮上同轴设置的前链轮与驱动轮上同轴设置的后链轮传动连接。

进一步的，所述挖掘铲斜向设置，所述二级分离筛水平设置，所述一级分离筛和二级分离筛旁侧还连接有辅助挂杆。

进一步的，所述机架后端具有一竖向设置的套体，所述套体内套设有与套体滑动配合的竖向调节杆，所述后轮安装于竖向调节杆下端，竖向调节杆与套体之间通过锁紧螺栓固定。

进一步的，所述操纵柄沿着机架前端往后端的方向向上倾斜设置，所述操纵柄的前端铰接于微耕机顶部，所述操纵柄的中下部固设有竖向板体，所述竖向板体的底端铰接有一安装板，所述安装板在近后轮侧设有经电机驱动旋转的风扇，所述电机固定于安装板的近前轮侧，竖向板体与安装板之间通过锁紧螺栓固定或旋松调节。

进一步的，所述竖向调节杆的上端设有用以放置物品的折叠收纳架，所述折叠收纳架包括底部固定在竖向调节杆上端的竖向支撑板，所述竖向支撑板的底部还铰接有一水平支撑板，所述水平支撑板的非铰接端设有向上翘起的弯板，所述弯板的末端两侧与竖向支撑板的顶端两侧之间分别经拉绳进行拉紧，每一侧的拉绳与竖向支撑板、水平支撑板的侧部之间均设有尼龙网，所述水平支撑板的铰接端至弯板的前端之间的水平长度等于竖向支撑板的长度，所述水平支撑板沿铰接端向上旋转折叠并经尼龙扣与竖向支撑板粘接，所述尼龙扣包括水平设于水平支撑板的弯板前端的尼龙钩带和竖向设于竖向支撑板的顶端的尼龙绒带，所述水平支撑板的下表面固设有两根用以挂物品的弯钩。

进一步的，所述竖向支撑板固定在竖向调节杆的上端面的中前段，所述竖向调节杆的上端面的中后段为用以辅助支撑于展开的水平支撑板下表面的支撑台面。

与现有技术相比，本实用新型具有以下有益效果：本实用新型具有减振功能的生姜收获机结构设计合理，既能够通过分离筛的振动来实现生姜和土块的分离，又能够将振动机构在往复运动的过程中将惯性力相互抵消，就可以减小机械的振动，增加机具的寿命和操作者的舒适性；凸导条既能够增加平面状的挖掘铲侧壁的结构刚性，还能够实现铲土时在尖端楔形面的引导下挖掘铲侧壁更容易的铲入泥土；排沙孔在挖掘铲铲入或铲出泥土时都能够随时进行初步排沙，在分离筛之前的初步排沙能够增加生姜和土块的分离净度，也能够减轻挖掘铲的挖掘物重量，减轻设备负荷。

为使本实用新型的目的、技术方案及优点更加清楚明白，以下将通过具体实施例和相关附图，对本实用新型作进一步详细说明。

附图说明

图1是本实用新型实施例构造示意图；

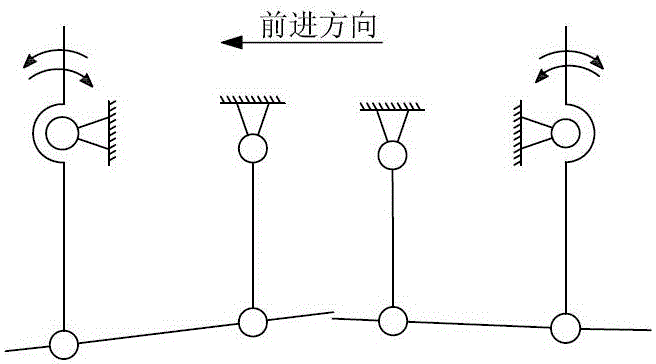

图2是本实用新型工作原理图；

图3是本实用新型折叠收纳架构造示意图；

图4是本实用新型水平支撑板去除尼龙网的旋转折叠示意图；

图中标号说明：1-机架、2-后轮、3-微耕机、4-前轮、5-挖掘铲、6-前摇杆、7-一级分离筛、8-二级分离筛、9-后摇杆、10-驱动轮、11-前驱动连杆、12-后驱动连杆、13-挂接框、14-操纵柄、15-辅助挂杆、16-套体、17-竖向调节杆、18-凸导条、19-尖端楔形面、20-排沙孔、21-竖向板体、22-安装板、23-电机、24-风扇、25-竖向支撑板、26-水平支撑板、27-弯板、28-拉绳、29-尼龙网、30-尼龙钩带、31-尼龙绒带、32-弯钩、33-支撑台面。

具体实施方式

如图1~4所示，一种具有减振功能的生姜收获机，包括机架1及设置于机架1后方的后轮2，机架1前方设有带前轮4的微耕机3，所述机架1前侧设有用于挖掘泥土中生姜的挖掘铲5，所述挖掘铲的外侧壁中下侧设有两条与铲底边缘相平行的用于与泥土接触的凸导条18，所述凸导条的前端设有尖端楔形面19，所述挖掘铲的外侧壁在凸导条的上方交错均布有若干个排沙孔20，所述挖掘铲5上经连杆与前摇杆6连接，所述前摇杆与机架铰接并由驱动装置驱动摆动，位于挖掘铲5后方设有分离筛，凸导条既能够增加平面状的挖掘铲侧壁的结构刚性，还能够实现铲土时在尖端楔形面的引导下挖掘铲侧壁更容易的铲入泥土；排沙孔在挖掘铲铲入或铲出泥土时都能够随时进行初步排沙，在分离筛之前的初步排沙能够增加生姜和土块的分离净度，也能够减轻挖掘铲的挖掘物重量，减轻设备负荷。

在本实施例中，所述凸导条的横截面形状为圆形，所述尖端楔形面沿着与挖掘铲侧壁接触的凸导条内侧向凸导条外侧逐渐倾斜，所述尖端楔形面也沿着凸导条的前端往后端倾斜。

在本实施例中，所述分离筛包括一级分离筛7和二级分离筛8，所述一级分离筛7固定于挖掘铲5后端，二级分离筛8经连杆与后摇杆9连接，所述后摇杆9铰接于机架1上并由驱动装置驱动摆动。

在本实施例中，所述驱动装置包括位于机架上方的驱动轮10，所述前摇杆6经前驱动连杆11与驱动轮10一侧部连接，所述后摇杆9经后驱动连杆12与驱动轮10另一侧部连接，所述前驱动连杆11及后驱动连杆12与驱动轮偏心连接且错位180°。

在本实施例中，所述机架1前端经挂接框13与微耕机3相连接，微耕机3上设有操纵柄14；机架1前端具有与微耕机上的前带轮传动连接的后带轮，后带轮上同轴设置的前链轮与驱动轮上同轴设置的后链轮传动连接。

在本实施例中，所述挖掘铲5斜向设置，所述二级分离筛8水平设置，所述一级分离筛和二级分离筛旁侧还连接有辅助挂杆15，辅助挂杆15上端铰接于机架上，下端与一级分离筛和二级分离筛相铰接。

在本实施例中，所述机架后端具有一竖向设置的套体16，所述套体内套设有与套体滑动配合的竖向调节杆17，所述后轮安装于竖向调节杆下端，竖向调节杆与套体之间通过锁紧螺栓固定，通过竖向调节杆17的高度调节，能够调整挖掘铲的吃土深度。

在本实施例中，所述操纵柄沿着机架前端往后端的方向向上倾斜设置，所述操纵柄的前端铰接于微耕机顶部，所述操纵柄的中下部固设有竖向板体21，所述竖向板体的底端铰接有一安装板22，所述安装板在近后轮侧设有经电机23驱动旋转的风扇24，所述电机固定于安装板的近前轮侧，竖向板体与安装板之间通过锁紧螺栓固定或旋松调节，工人在工作过程中，在炎热的天气环境下能够吹风，改善工作环境，风扇可经安装板、锁紧螺栓进行适当的角度调节，以改变吹风风向，适应性强。

在本实施例中，所述竖向调节杆的上端设有用以放置物品的折叠收纳架，所述折叠收纳架包括底部固定在竖向调节杆上端的竖向支撑板25，所述竖向支撑板的底部还铰接有一水平支撑板26，所述水平支撑板的非铰接端设有向上翘起的弯板27，所述弯板的末端两侧与竖向支撑板的顶端两侧之间分别经拉绳28进行拉紧，每一侧的拉绳与竖向支撑板、水平支撑板的侧部之间均设有尼龙网29，所述水平支撑板的铰接端至弯板的前端之间的水平长度等于竖向支撑板的长度，所述水平支撑板沿铰接端向上旋转折叠并经尼龙扣与竖向支撑板粘接，所述尼龙扣包括水平设于水平支撑板的弯板前端的尼龙钩带30和竖向设于竖向支撑板的顶端的尼龙绒带31，所述水平支撑板的下表面固设有两根用以挂物品的弯钩32，水平支撑板能够实现作业过程中放置物品，弯板向上翘起，与尼龙网配合防止物品落出，在水平支撑板沿铰接端向上旋转时，尼龙网为柔性可压叠，弯钩能够挂物品，解决了工作人员在劳作过程中随身物品如饮料、毛巾等无处放置的问题。

在本实施例中，所述竖向支撑板固定在竖向调节杆的上端面的中前段，所述竖向调节杆的上端面的中后段为用以辅助支撑于展开的水平支撑板下表面的支撑台面33。

作业时，微耕机牵引机架前进，由于前驱动连杆11及后驱动连杆12与驱动轮偏心连接且错位180°，将驱动轮的旋转运动转化为前、后摇杆的摇摆运动并且摆向相反，进而带动挖掘铲和二级分离筛往复运动并且方向相反，在挖掘铲向前摆动时铲入土中后，将土块和生姜铲起，由于机具的前行使挖掘铲上的土块和生姜混合物往后运动，一些土块经过挖掘铲的往复振动后被振碎，并在一级分离筛的间隙中下漏；进入二级分离筛中的生姜和泥土被进一步分离；而挖掘铲和二级分离筛同步摆动且方向相反，使得一级分离筛和二级分离筛的惯性力相互抵消，使得机具的震动减小。

一种具有减振功能的生姜收获机的工作方法，利用如上所述的具有减振功能的生姜收获机，包括以下步骤：（1）操纵微耕机拖动机架前行，利用斜向设置并前后往复运动的挖掘铲实现对泥土中生姜的挖掘；（2）对前摇杆及后摇杆施以运动方向相反的驱动，使前后摇杆左右不停振动，且方向相反；前、后摇杆分别与挖掘铲和二级分离筛相连，使得挖掘铲和二级分离筛的振动方式相反，因而将一级分离筛和二级分离筛的前后振动所产生的惯性力相互抵消；（3）收集二级分离筛中筛除泥土后的生姜。

上列较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
