网式捕鱼器的制作方法

本实用新型属于捕鱼工具，具体涉及一种网式捕鱼器。

背景技术：
：

传统的粘网捕鱼方法是多人配合操作粘网进行捕鱼作业，即一人将连接粘网的牵拉绳的一端穿过河面带至水域另一边，并与河岸另一侧人员配合进行捕鱼，收网时，需要河岸一侧人员放线，另一侧人员收线；至少两人配合操作进行下网和收网捕鱼操作，更需要两人默契配合，收网时不能过快，配合不好会大大影响捕鱼效率，且浪费人力，因此需要一种新的粘网捕鱼工具已解决传统捕鱼工具的不足。

技术实现要素：
：

本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种网式捕鱼器，其解决了粘网捕鱼方法不能实现单人操作的技术问题，省时省力，捕鱼效果好。

为了解决背景技术所存在的问题，本实用新型采用如下技术方案：本实用新型包括粘网组件、拉网绳、固定座以及设置在固定座上的安装架，安装架的一端铰接有吊网杆，安装架的另一端插接有安装柱，吊网杆的上端安装有拉网定滑轮，吊网杆的下端设有通过收放拉网绳控制粘网组件的第一绞线盘，拉网绳的一端固定于第一绞线盘上，另一端穿过所述拉网定滑轮与吊网杆一侧的粘网组件相连，在吊网杆与安装柱之间通过滑轮组件改向设置有拉杆绳，拉杆绳一端固定在吊网杆上，另一端与第二绞线盘连接。

所述的滑轮组件包括若干分别设置在安装柱和吊网杆上的拉杆定滑轮，拉杆绳自上而下依次穿过安装柱上的拉杆定滑轮和吊网杆上的拉杆定滑轮并经多个拉杆定滑轮后与装置在吊网杆上的第二绞线盘连接。

所述的滑轮组件包括2个设置于安装柱上的拉杆定滑轮和3个设置于吊网杆上的拉杆定滑轮。

所述的吊网杆和安装柱均采用可伸缩式结构。

吊网杆上侧面沿其长度方向还设有若干拉绳导向环。

所述的粘网组件包括分绳座、分杆座、插接筒、支网杆和粘网，分绳座的下端通过网绳悬吊一分杆座，分杆座上周向均布若干插接筒，支网杆的一端插接在插接筒内，支网杆的另一端通过网绳与所述分绳座连接，所述支网杆的下端挂接有粘网。

所述的支网杆包括多节首尾相插接的连接筒及安装在连接筒内的橡皮绳，首节连接筒的前端和末节连接筒的尾端各设置一封堵，橡皮绳安装在两封堵之间。

粘网的下端设有铅坠块。

固定座的下端还安装有万向轮。

本实用新型无论水域大小均可安装，对水域岸边固定点、电源装置无任何依赖，整套装置完全独立，安装操作简单、可拆卸、移动快捷，所有工作一人即可完成；拉网杆和安装柱上分别设有若干拉杆定滑轮，使得拉网杆升降操作简单省力，通过两个绞线盘的作用可以轻松实现粘网组件的升降操作及位置调整，粘网组件采用便于拆装的分杆座、支网杆和粘网等，具有携带方便，占用空间小，使用方便的特点。

附图说明：

图1是本实用新型的立体结构示意图；

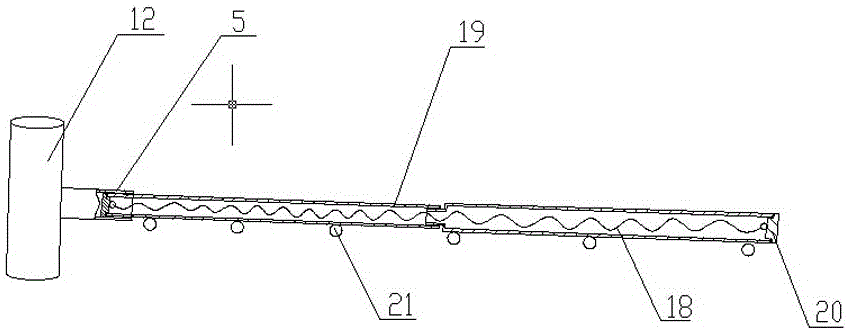

图2是本实用新型支网杆的结构示意图。

图中：1.拉网定滑轮，2.拉杆定滑轮，3.拉绳导向环，4.拉杆绳，5.插接筒，6.安装柱，7.安装架，8.固定座，9.拉网绳，10.分绳座，11.支网杆，12.分杆座，13.粘网，14.吊网杆，15.第一绞线盘，16.第二绞线盘，17.万向轮，18.弹簧，19.连接筒，20.封堵，21.挂网环。

具体实施方式：

参照图1，本实用新型包括粘网组件、拉网绳9、固定座8以及设置在固定座上的安装架7，安装架7的一端铰接有吊网杆14，安装架7的另一端插接有安装柱6，吊网杆14的上端安装有拉网定滑轮1，吊网杆的下端设有通过收放拉网绳9控制粘网组件的第一绞线盘15，拉网绳9的一端固定于第一绞线盘15上，另一端穿过所述拉网定滑轮1与吊网杆一侧的粘网组件相连，在吊网杆14与安装柱6之间通过滑轮组件改向设置有拉杆绳4，拉杆绳4一端固定在吊网杆14上，另一端穿过滑轮组件并与吊网杆14下端的第二绞线盘16连接，通过两个绞线盘可以轻松实现粘网组件的升降操作及位置调整，固定座8的下端还安装有万向轮17，便于整体移动。

所述的滑轮组件包括2个设置于安装柱6上的拉杆定滑轮2和3个设置于吊网杆14上的拉杆定滑轮，拉杆绳4自上而下依次穿过安装柱6上的拉杆定滑轮、吊网杆上的拉杆定滑轮并经5个拉杆定滑轮2后与吊网杆上的第二绞线盘16连接。安装柱6和吊网杆14上分别设有多个拉杆定滑轮2，使得吊网杆14升降操作简单省力。

所述的吊网杆14和安装柱6均采用可伸缩式结构。便于调整下网的范围，吊网杆14上侧面沿其长度方向还设有若干拉绳导向环3，所述拉网绳9和拉杆绳4可以为耐久使用的钢丝绳，也可以为普通麻绳。

所述的粘网组件包括分绳座10、分杆座12、插接筒5、支网杆11和粘网13，分绳座10的下端通过网绳悬吊一分杆座12，分杆座12上周向均布若干插接筒5，支网杆11的一端插接在插接筒5内，支网杆11的另一端通过网绳与所述分绳座10连接，所述支网杆11的下端挂接有粘网13，粘网13的下端设有铅坠块。

参照图2，所述的支网杆11包括多节首尾相铰接的连接筒19及安装在连接筒内的橡皮绳18，该橡皮绳18也可以被皮筋、拉簧等具有伸缩功能的部件所代替；首节连接筒19的前端和末节连接筒的尾端各设置一封堵20，橡皮绳18固定在两封堵20之间，在连接筒19的下侧面还悬挂有若干个挂网环21。

使用时，将安装架7通过螺栓安装在固定座8上，并逐步将拉网杆14和安装柱6安装于安装架7上，并将粘网组件通过拉网绳9连接于第一绞线盘15上，通过第二绞线盘16上的拉杆绳4控制拉网杆14的摆动幅度；最后将粘网组件缓慢的放入水中，等待一段时间后，当鱼差不多钻进粘网上时，通过两绞线盘将粘网提起。

本实用新型无论水域大小均可安装，对水域岸边固定点、电源装置无任何依赖，整套装置完全独立，安装操作简单、可拆卸、移动快捷，所有工作一人即可完成；安装柱6和拉网杆14上分别设有多个拉杆定滑轮2，使得拉网杆14升降操作简单省力，通过两个绞线盘的作用可以轻松实现粘网组件的升降操作及位置调整，粘网组件采用便于拆装的分杆座12、支网杆11和粘网13等，具有携带方便，占用空间小，使用方便的特点。
