果树侧枝拉枝器的制作方法

本实用新型涉及一种果树侧枝拉枝器。

背景技术：

果树生长的时候，有时候需要对果树的枝条进行修整，使一些侧枝向外伸展，不要往高处生长。

技术实现要素：

本实用新型所要解决的技术问题是要提供一种方便将不需要往高处生长的侧枝下压，使其往外面发展的压枝工具。实现上述目的的技术方案如下：

果树侧枝拉枝器，其特征在于：包括主干部，主干部的一端安装挂钩，其中沿着主干部另一端向上延伸出大体呈一U型或V型的第一开口部，第一开口部自由端的方向朝向挂钩方向，同时沿着第一开口部自由端向外延伸出大体呈一U型或C型的第二开口部，使第一开口部、第二开口部位于两个不同的二维空间，第二开口部自由端的方向与挂钩方向相反，使第一开口部和第二开口部的开口方向相反。

优选的，其中，所述挂钩与主干部之间滑动连接，主干部上套接有轴套，挂钩安装在轴套上，轴套能够带动挂钩在主干部上滑动，调整挂钩在主干部上的位置。

优选的，第二开口部的自由端有向下弯折的挡片。

本实用新型结构简单，使用方便，压枝牢靠。

附图说明

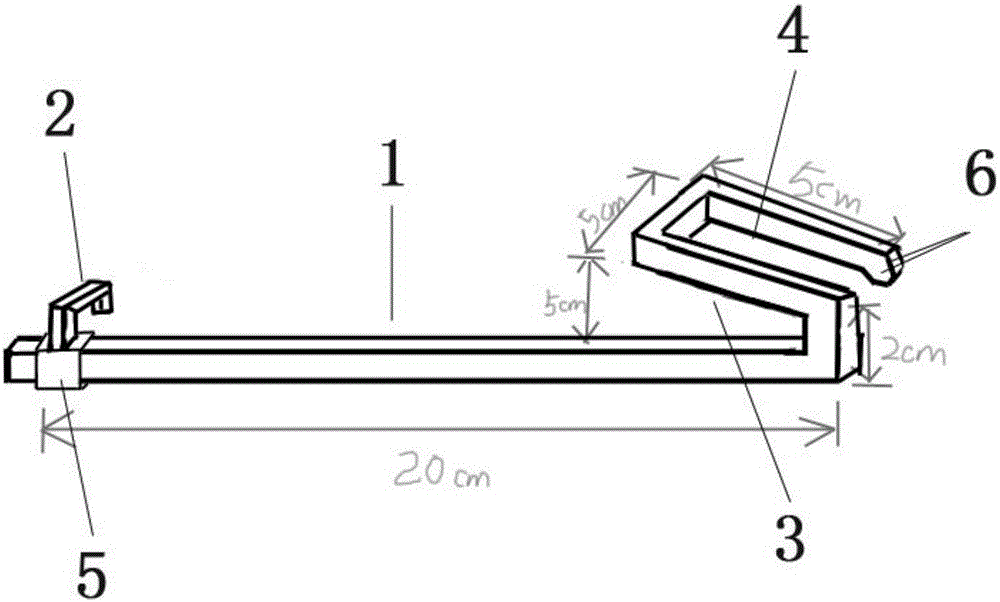

图1为本实用新型示意图

图2为本实用新型另一结构示意图

图3为本实用新型拉枝条的示意图

图4为本实用新型示意图

附图序号说明：主干部1、挂钩2、第一开口部3、第二开口部4、轴套5、挡片6、直杆一7、直杆二8

具体实施方式

下面结合附图对本实用新型做详细的说明。

实施例一：

图中，果树侧枝拉枝器，包括主干部1，主干部1的一端安装挂钩2(也可称为后卡头)，挂钩用于往下压侧枝，其中沿着主干部1另一端向上延伸出大体呈一U型、C型或V型或燕尾槽型的第一开口部3，第一开口部3自由端的方向朝向挂钩2方向，第一开口部3用于挂在枝条上进行定位，同时沿着第一开口部3自由端向外延伸出一弯折结构，弯折结构与第一开口部3自由端连接处形成60-150的夹角，优选夹角为90度、80度或者120度，弯折结构大体呈一U型、C型、V型、直角型或燕尾槽型，弯折结构形成第二开口部4，第二开口部4也用于挂在枝条上，第二开口部4自由端的方向与挂钩2方向相反(即远离挂钩2的方向)，使第一开口部3和第二开口部4的开口方向相反，第一开口部3和第二开口部4形成头部(也可称为前卡头)，需要注意的是当沿着第一开口部3自由端向外延伸时，延伸的方向大体与主干部1之间形成30-150的夹角(优选夹角为30度、60度、90度)，即第一开口部的宽度与第二开口部宽度之间的连线形成60-150的夹角(例如夹角可以是60度、80度、90度)，这样出来的第一开口部和第二开口部位于两个不同的二维、三维空间。而挂钩的开口方向大体与第二开口部的方向相同。

优选挂钩2与主干部1之间滑动连接，主干部1上套接有轴套5，挂钩2安装在轴套5上，轴套5能够带动挂钩2在主干部1上滑动，调整挂钩2与头部之间的距离。第二开口部4上部的自由端有向下弯折的挡片6。挡片6能够增加本装置钩挂枝条时的固定力，使本装置与枝条不会轻易分开。

使用的时候，选择果树侧枝上有直立或斜上生长次级侧枝的枝条A，之后将第一开口部钩挂在枝条上，接着第二开口部从枝条的次级侧枝下方穿过原次级侧枝C，然后揉动枝条C使其到达B的位置，接着第二开口部的挡片6钩挂在次级侧枝A上，最后将挂钩钩挂在次级侧枝上，使次级侧枝被下压，当需要调节挂钩时，滑动挂钩到合适为止，之后将挂钩钩挂在次级侧枝上，当次级侧枝的形状被固定后即可拿下本装置。由于需要在次级侧枝长大到一定程度的时候进行压枝，因此优选第一开口部3的形状选取底小、口大的燕尾槽的结构，方便枝条的进入。第一开口部3的底部宽度在2厘米左右，口部宽度在5厘米左右，第二开口部的长度大约在5厘米左右，第二开口部的底部宽度大约在5厘米左右，挂钩的高度在1-3厘米左右，主干部的长度可以控制在20厘米左右。

实施例二：

或者简单的描述本装置的头部结构，即沿着主干部1另一端向上延伸出一直杆一7，直杆一7的自由端连接大体呈一U型、C型、V型或燕尾槽型的第二开口部4，与直杆一7连接的第二开口部4的部位为直杆二8，以主干部1为水平线，直杆二8与主干部1之间形成锐角夹角，其中直杆二8、直杆一7和主干部1之间形成第一开口部3，直杆二8、直杆一7之间形成90-150度的夹角，夹角可以为90度、120度，第二开口部4相较于水平面形成锐角夹角，或者第二开口部4与水平面平行。第一开口部3和第二开口部4的开口方向相反，如图4所示。

以上仅为本实用新型实施例的较佳实施例而已，并不用以限制本实用新型实施例，凡在本实用新型实施例的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型实施例的保护范围内。
