一种风景园林用新型诱杀虫灯的制作方法

本实用新型涉及诱杀虫灯技术领域，尤其涉及一种风景园林用新型诱杀虫灯。

背景技术：

目前随着社会的发展，科技的进步，虽然人们的生活条件越来越好，但是，对于环境的破坏也越来越严重，可是人们对于环境的需求不会降低，这也就催生了大量的人工园林的产生，但是，由于人工园林内部环境较为潮湿阴暗，十分容易催生出各种各样的蚊虫，这些蚊虫对于人们在参观园林造成许多负面的影响，而目前市面上的诱杀虫灯却无法有效的清理掉这些蚊虫，所以，急需一款有效的新型诱杀虫灯。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种风景园林用新型诱杀虫灯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种风景园林用新型诱杀虫灯，包括诱杀虫灯主体、夜间诱杀虫灯光电开关、诱杀虫灯、太阳能电池板和支撑杆，所述诱杀虫灯主体下方设置有旋转底座，且旋转底座上方设置有支撑杆，所述支撑杆上方设置有太阳光方向检测仪，所述诱杀虫灯主体后表面下方设置有储电箱，所述诱杀虫灯主体前表面上方设置有太阳能电池板，所述太阳能电池板上表面设置有光电转换板，所述太阳能电池板下方设置有诱杀虫灯，所述诱杀虫灯下表面设置有杀虫喷剂存放盒，且杀虫喷剂存放盒上方设置有夜间诱杀虫灯光电开关，所述夜间诱杀虫灯光电开关上方设置有诱杀虫灯底座，且诱杀虫灯底座上方设置有夜间诱杀虫灯灯管。

优选的，所述诱杀虫灯底座上表面中心处设置有蚊虫清理盒。

优选的，所述蚊虫清理盒表面中心处设置有杀虫喷雾口。

优选的，所述蚊虫清理盒上方设置有日间诱虫装置。

优选的，所述日间诱虫装置上方设置有红外检测开关。

本实用新型中，和其他的诱杀虫灯相比较而言，这一款诱杀虫灯可以通过太阳能电池板进行充电，并且设置有太阳光方向检测仪，能够更高效的利用太阳光，更加节约能源，并且，在诱杀虫灯上，还分别加入了日间和夜间两种不同的诱杀虫方式，使得杀虫的效率大大提升，并且，在诱杀虫灯的底座上加入了红外检测开关，可以使得杀虫喷雾更加高效的利用，降低浪费，减小了成本的消耗。

附图说明

图1为本实用新型提出的一种风景园林用新型诱杀虫灯的主视图；

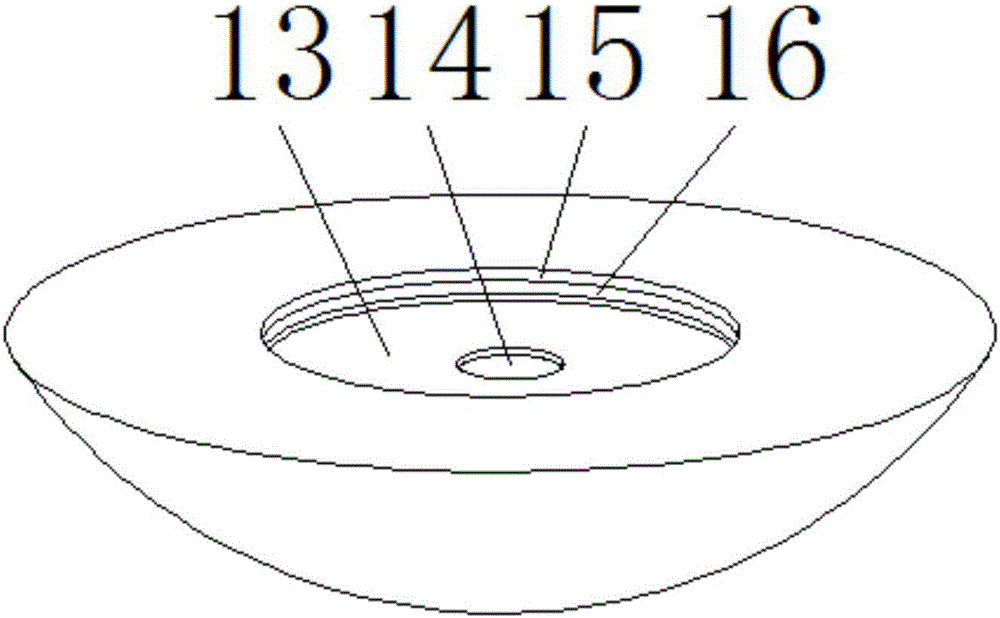

图2为本实用新型提出的一种风景园林用新型诱杀虫灯的底座的结构示意图。

图中：1储电箱、2诱杀虫灯主体、3旋转底座、4杀虫喷剂存放盒、5夜间诱杀虫灯光电开关、6诱杀虫灯底座、7夜间诱杀虫灯灯管、8诱杀虫灯、9光电转换板、10太阳能电池板、11支撑杆、12太阳光方向检测仪、13蚊虫清理盒、14杀虫喷雾口、15红外检测开关、16日间诱虫装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种风景园林用新型诱杀虫灯，包括诱杀虫灯主体2、夜间诱杀虫灯光电开关5、诱杀虫灯8、太阳能电池板10和支撑杆11，诱杀虫灯主体2下方设置有旋转底座3，且旋转底座3上方设置有支撑杆11，旋转底座3，可以带动支撑杆11转动，使得在支撑杆11上方的太阳能电池板10能够更长时间的处在阳光的照射下，加大能源的利用率，支撑杆11上方设置有太阳光方向检测仪12，诱杀虫灯主体2后表面下方设置有储电箱1，储电箱1可以将太阳能电池板10产生的电能中多余的部分存储起来，使得诱杀虫灯主体2在阴雨天气依旧可以使用，诱杀虫灯主体2前表面上方设置有太阳能电池板10，太阳能电池板10上表面设置有光电转换板9，太阳能电池板10下方设置有诱杀虫灯8，诱杀虫灯8下表面设置有杀虫喷剂存放盒4，杀虫喷剂存放盒4是可拆卸的存放盒，当内部的杀虫喷剂使用完毕，则可以拆下存放盒，对里面的杀虫喷剂进行补充，且杀虫喷剂存放盒4上方设置有夜间诱杀虫灯光电开关5，夜间诱杀虫灯光电开关5在光线照射低于设定的值的时候开启，会打开夜间诱杀虫灯灯管7，夜间诱杀虫灯光电开关5上方设置有诱杀虫灯底座6，且诱杀虫灯底座6上方设置有夜间诱杀虫灯灯管7，诱杀虫灯底座6上表面中心处设置有蚊虫清理盒13，蚊虫清理盒13表面中心处设置有杀虫喷雾口14，蚊虫清理盒13上方设置有日间诱虫装置16，日间诱虫装置16上方设置有红外检测开关15。

工作原理：当使用该风景园林用新型诱杀虫灯时，先将杀虫喷剂放入杀虫喷剂存放盒4，然后将杀虫喷剂存放盒4安装到诱杀虫灯底座6的下方，当诱杀虫灯主体2开始工作时，旋转底座2会带动支撑杆11，依照太阳关方向检测仪12监测的太阳光方向，使得太阳能电池板10表面的光电转换板9最大程度面向太阳，此时日间诱虫装置16启动，当红外检测开关检测到一定数量的蚊虫接近，则会开启杀虫喷雾口14，向外喷出杀虫喷雾，如果当光线照射程度低于一定范围，则夜间有诱杀虫灯光电开关5打开，使得夜间诱杀虫灯灯管7亮起，代替日间诱虫装置16继续工作，整套装置完整工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
