一种畜牧业养殖用喂食槽的制作方法

本实用新型涉及一种喂食槽，具体涉及一种畜牧业养殖用喂食槽，属于养猪用具技术领域。

背景技术：

喂食槽是用于养殖业中动物喂食用的，养猪业在养殖业中占得比重较大，合理养猪对保障肉食品安全供应有重要作用，目前我国养猪业正由传统养猪业向现代养猪业转变，无论是养殖模式、区域布局还是生产方式、生产能力都在发生显著变化。

传统的喂食槽体积较小，一次性盛放的饲料较少，在养猪喂食中需要定时的向喂食槽内补加饲料，而且传统的喂食槽是一体的，喂食槽本身既要用来盛放喂食的饲料又要当作槽供养猪进食，由于猪自身比较笨重，在进食时会污染喂食槽内的，长期以来增大了养猪喂食的工作难度。

技术实现要素：

对现有技术的不足，本实用新型提供了一种结畜牧业养殖用喂食槽，其主要解决现有技术中存在的技术问题。

为达到上述目的，本实用新型是通过以下技术方案实现的：

一种畜牧业养殖用喂食槽，其包括支撑底座及四个支撑侧壁，所述四个支撑侧壁首尾相连形成四边形框架并安装在支撑底座上，形成上端为开口面且具有容置空腔的槽体结构；还包括一加料结构，该加料结构安装在四个支撑侧壁中的任一个支撑侧壁并能与所述容置空腔连通，形成加料通道，安装有加料结构的支撑侧壁相邻的支撑侧壁上开设有至少一个导出口，导出口处设置有喂食单槽。

进一步，所述喂食单槽为上端面为开口面的矩形槽，该喂食单槽底面呈倾斜状，形成物料导向结构；所述喂食单槽远离导出口一侧壁的上边沿呈凹陷状，形成能与牲畜颈部相适配的弧形结构；其中，靠近导出口一侧的喂食单槽侧壁上开设有定量口。

进一步，所述喂食单槽还包括一用以清洗的清洗结构，该清洗结构包括与喂食单槽内空腔相连通的清洗口，该清洗口处安装有密封塞。

进一步，所述清洗口上设置有密封垫圈。

进一步，所述密封塞下侧设置有手柄盘。

进一步，所述加料结构包括加料斗及加料仓，所述加料仓安装在支撑侧壁上并与前述容置空腔连通，而所述加料斗安装在加料仓上且其上端面为加料开口面。

进一步，所述加料斗上铰接一防污盖。

进一步，所述加料斗上还设置有定向嘴。

进一步，所述加料结构还包括一稳定支板，该稳定支板两端分别抵押在加料斗底面及支撑底板之间，形成加固结构。

本实用新型所达到的有益效果是：一种畜牧业养殖用喂食槽，该装置设置有喂食槽、加料斗和喂食单槽，通过加料斗将喂食的加入到喂食槽内，然后将导出到梯形喂食单槽内对牲畜进行喂食，防止牲畜进食时喂食槽内的被污染，该装置结构简单易操作，投入成本低，安全高效，易于推广。

附图说明

图1是本实用新型实施例结构示意图；

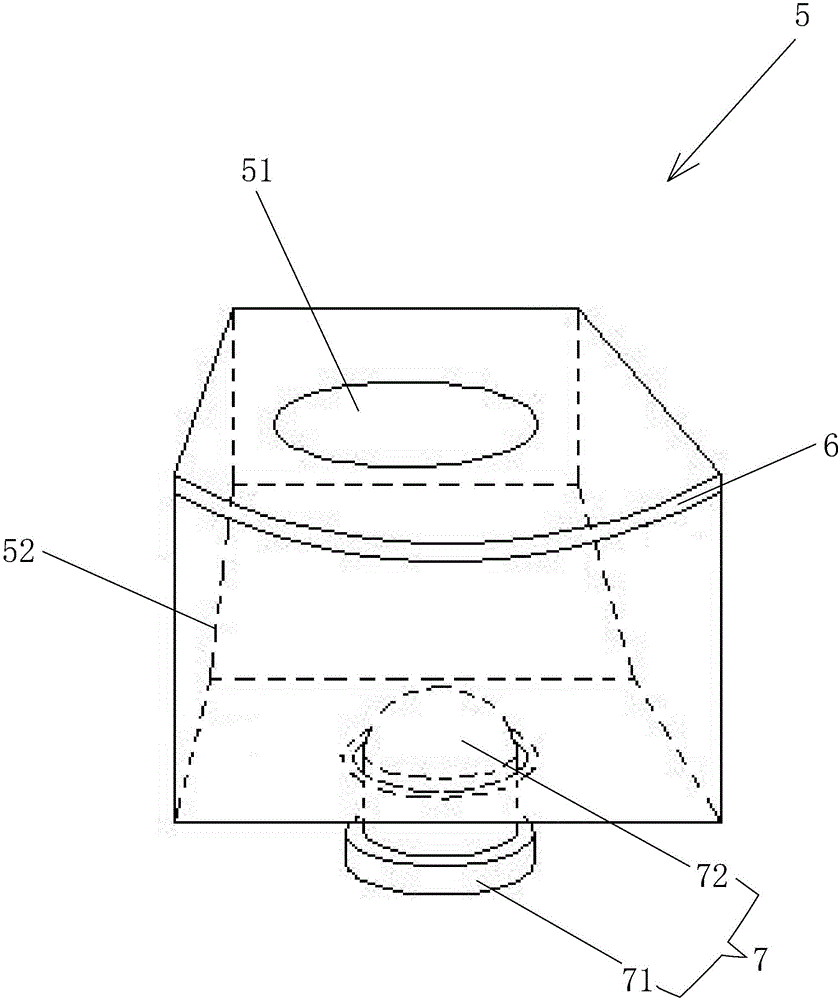

图2是本实用新型实施例中所述喂食单槽结构示意图。

具体实施方式

为使本实用新型实施的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行更加详细的描述。在附图中，自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。所描述的实施例是本发明一部分实施例，而不是全部的实施例。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本技术方案的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明保护范围的限制，下面结合附图对本实用新型作进一步说明：

实施例：请参阅图1所示，一种畜牧业养殖用喂食槽，其包括支撑底座1及四个支撑侧壁2，所述四个支撑侧壁2首尾相连形成四边形框架并安装在支撑底座1上，形成上端为开口面且具有容置空腔的槽体结构。

请参阅图1所示，前述畜牧业养殖用喂食槽还包括一加料结构3，该加料结构安装在四个支撑侧壁2中的任一个支撑侧壁2并能与所述容置空腔连通，形成加料通道。所述加料结构3包括加料斗31及加料仓32，所述加料仓32安装在支撑侧壁2上并与前述容置空腔连通，而所述加料斗31安装在加料仓32上且其上端面为加料开口面。优选的：所述加料斗31上铰接一防污盖33，所述加料斗上还设置有定向嘴（未示出）。

为了增加结构的稳定性，更有选的技术方案是：请参阅图1所示，前述加料结构还包括一稳定支板34，该稳定支板34两端分别抵押在加料斗31底面及支撑底板1之间，形成加固结构。

请参阅图1至图2所示，前述安装有加料结构3支撑侧壁的相邻支撑侧壁上开设有至少一个导出口4，导出口4处设置有喂食单槽5。所述喂食单槽5为上端面为开口面的矩形槽，该喂食单槽底面52呈倾斜状，形成物料导向结构；所述喂食单槽5远离导出口一侧壁的上边沿呈凹陷状，形成能与牲畜颈部相适配的弧形结构6；其中，靠近导出口4一侧的喂食单槽5侧壁上开设有定量口51。

具体的说：请参阅图1至图2所示，前述导出口4的数量是根据具体养殖需求进行设定，本实施例中导出口4的数量为两个，且两个导出口4分别设置有喂食单槽5，该喂食单槽5呈梯形状；前述喂食单槽底面52包括相连的倾斜部及支撑部，所述倾斜部与导出口4边沿相连形成倾斜导向结构。

请参阅图1至图2所示，前述喂食单槽5还包括一用以清洗的清洗结构7，该清洗结构7包括与喂食单槽5内空腔相连通的清洗口71，该清洗口71处安装有密封塞72。优选的：所述清洗口71上设置有密封垫圈，所述密封塞72下侧设置有手柄盘。

请参阅图1至图2所示，根据上述结构说明，本实用新型为一种畜牧业养殖用喂食槽，下面以喂猪为例进行说明：

使用该装置时先通过支撑底座将该装置放置在合适的工作位置，向加料斗31内加入喂食的，加入的会通过导料仓导32入到喂食槽内，然后喂食槽内的会通过导出口4导出到梯形喂食单槽5内，梯形喂食单槽5内的定量口51会控制导入的量不会过多，养殖的猪将头探入梯形喂食单槽5内进行进食，在进食完毕后拔出梯形喂食单槽底部的密封塞72，对梯形喂食单槽进行清洗，清洗的污水通过清洗口71流出即可。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
