一种电驱动的卷盘式喷灌机的制作方法

本实用新型涉及喷灌设备，尤其是一种电驱动的卷盘式喷灌机。

背景技术：

目前，卷盘式喷灌机主要由底架、卷盘、PE管、水涡轮、变速箱、速度补偿装置和喷水行车组成。水涡轮作为卷盘机的驱动部分，为铸造结构，采用水流冲击叶轮，从而带动卷盘转动回收设备的方式。这样的结构存在着：制作复杂，水利用效率低，一般在30-40%之间，同时水涡轮和PE管内水压损失较大，为了能回收设备，并保证喷灌效果，往往要提高入机压力达到6-8Bar，即用户需要提高供水水泵的功率，运行成本较高等缺陷。

技术实现要素：

本实用新型的技术任务是针对以上现状的不足之处，提供一种结构简单，成本低的一种电驱动的卷盘式喷灌机。

本实用新型解决其技术问题所采用技术方案是：本实用新型的一种电驱动的卷盘式喷灌机，结构包括：卷盘总成上设置PE管，喷头行车总成通过PE管与整机连接， 卷盘总成上的芯轴穿入轴承支座后，通过螺栓连接到底盘及支撑总成上，变速箱总成和电机总成通过螺栓固定到底盘及支撑总成上，变速箱总成、电机总成之间使用皮带连接传动，变速箱总成通过链条连接卷盘总成，感应杆总成、停车信号系统通过螺栓固定到底盘及支撑总成上。

本实用新型的一种电驱动的卷盘式喷灌机和现有技术相比，具有以下特点：本实用新型通过设置电机总成和变速箱总成，采用电机驱动方式后，首先避免了水涡轮这一复杂的结构形式，同时也能降低入机压力即运行成本，而且由于电机速度的可控性，完美实现设备的匀速回收，保证设备灌溉的均匀度。

附图说明

下面结合附图对本实用新型进一步说明。

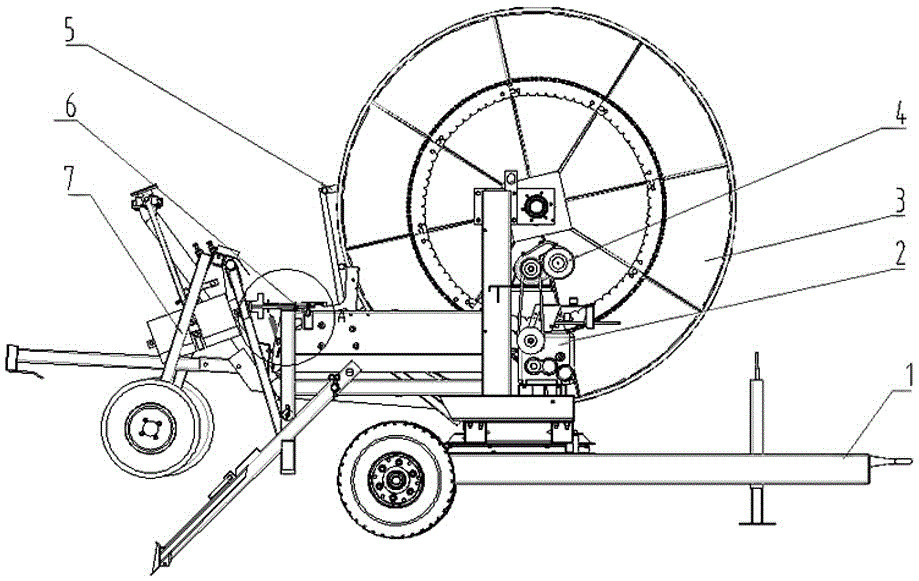

附图1是一种电驱动的卷盘式喷灌机的结构示意图。

图中：1、底盘及支撑总成，2、变速箱总成，3、卷盘总成，4、电机总成，

5、感应杆总成，6、停车信号系统，7、喷头行车总成。

具体实施方式

参照说明书附图对一种电驱动的卷盘式喷灌机作以下详细地说明。

本实用新型的一种电驱动的卷盘式喷灌机，卷盘总成3上设置PE管，喷头行车总成7通过PE管与整机连接， 卷盘总成3上的芯轴穿入轴承支座后，通过螺栓连接到底盘及支撑总成1上，变速箱总成2和电机总成4通过螺栓固定到底盘及支撑总成1上，变速箱总成2、电机总成4之间使用皮带连接传动，变速箱总成2通过链条连接卷盘总成3，感应杆总成5、停车信号系统6通过螺栓固定到底盘及支撑总成1上。

本实用新型在使用时，电机总成4通过皮带带动变速箱总成2，变速箱总成2通过链条带动卷盘总成3转动，缠绕在卷盘总成3上的PE管，拖动喷头行车总成7回收，从而实现整体喷灌。在回收PE管的过程中，感应杆总成5感应到不同的PE管层数，并通过连杆机构调节电机总成4的转速，使整机匀速回收。在喷灌结束后，即喷头行车总成7回收到最后时，停车信号系统6上的关闭架可以通过其上面的行程开关，关闭电机总成4，从而实现整机的停机。

本实用新型采用电机通过皮带带动变速箱，之后通过链条驱动卷盘机的传递动作的形式来作为动力驱动，简化了设备结构，降低了运行成本。
