一种小龙虾循环水养殖系统的制作方法

本实用新型涉及渔业水产养殖技术领域，特别是涉及一种小龙虾循环水养殖系统。

背景技术：

小龙虾也称克氏原螯虾、红螯虾和淡水小龙虾，其形似虾而甲壳坚硬，是一种淡水经济虾类，因其肉味鲜美而广受人们欢迎。小龙虾具有杂食性、生长速度快、适应能力强等优点，其在人工养殖环境中形成一定的竞争优势。小龙虾的摄食范围包括水草、藻类、水生昆虫、动物尸体等，食物匮缺时亦自相残杀。近年来小龙虾已经成为重要经济养殖品种。

池塘具有水源充足，水质良好，进、排水方便等优点，现有的人工养殖小龙虾的养殖地点多为池塘养殖。小龙虾虾苗投放前，需对池塘进行消毒、注水施肥等步骤，以确保小龙虾的生存环境。夏季、秋季和冬春季放养模式需要的养殖池塘水位及其温度各不相同，养殖过程中，还需要调整养殖池塘的水位，以达到对小龙虾养殖温度的控制。

小龙虾对环境的适应能力强，耐低氧，但长时间处于低氧或恶化的水质中会影响其蜕壳速率，限制其生长，同时，不良的水质可造成有害寄生虫、细菌的滋生，威胁小龙虾的健康，所以水质管理非常重要。然而，在池塘养殖模式下，小龙虾在池塘内成长一段时间后，池塘池底会聚集大量的粪便和残饵，会影响到池塘中的水质环境。池塘养殖模式下养殖者需耗费大量劳动力，对池塘进行换水后的排污工作，费时费力。并且，养殖者无法在池塘养殖模式下对池塘中水质环境进行实时监测及调整。

技术实现要素：

本实用新型提供了一种小龙虾循环水养殖系统，以解决现有技术中池塘养殖模式下养殖者无法对池塘中的水质环境进行实时调整的问题。

为了解决上述技术问题，本实用新型公开了如下技术方案：

一种小龙虾循环水养殖系统，包括养殖池、净水装置、蓄水装置、水质监控装置、第一排污管道、第一连通管道和第二连通管道，其中，

第一排污管道连通养殖池的池底和净水装置；

第一连通管道连通净水装置和蓄水装置；

第二连通管道连通蓄水装置和养殖池；

第一排污管道和第二连通管道均设置有电磁阀；

水质监控装置固定于养殖池中，水质监控装置分别与第一排污管道的电磁阀和第二连通管道的电磁阀电连接。

优选的，养殖池池底具有中央低四周高的坡度结构，第一排污管道与池底的中央相连。

优选的，养殖池包括亲虾池、产卵池和孵化育苗池的一种或多种。

优选的，第一排污管道与养殖池池底的连接处设置有防逃网罩。

优选的，小龙虾循环水养殖系统还包括第二排污管道，第二排污管道连通养殖池的池壁和净水装置，第二排污管道设置有电磁阀，水质监控装置与第二排污管道的电磁阀电连接。

优选的，净水装置包括固液分离器和微滤机，第一排污管道、固液分离器、微滤机与第一连通管道依次相连。

优选的，固液分离器与第二排污管道相连。

由以上技术方案可见，本实用新型提供的一种小龙虾循环水养殖系统，包括养殖池、净水装置、蓄水装置、水质监控装置、第一排污管道、第一连通管道和第二连通管道。当水质监控装置监测到养殖池中的水质需要净化时，第一排污管道的电磁阀打开，养殖池池底中聚集的大量含有粪便和残饵的污水通过第一排污管道进入净水装置内。净水装置对污水进行净化处理，被净化的污水通过第一连通管道进入蓄水装置中。当水质监控装置监测到养殖池中的水需要补充时，第二连通管道的电磁阀打开，蓄水装置通过第二连通管道向养殖池中补给水。本实用新型的实施，可以实现对小龙虾养殖池中的水质情况的实时监测，使养殖池中的固态污染物得到及时清理，并确保养殖池的水位稳定，为小龙虾的养殖提供可靠、舒适优质的养殖条件。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的第一种小龙虾循环水养殖系统结构示意图；

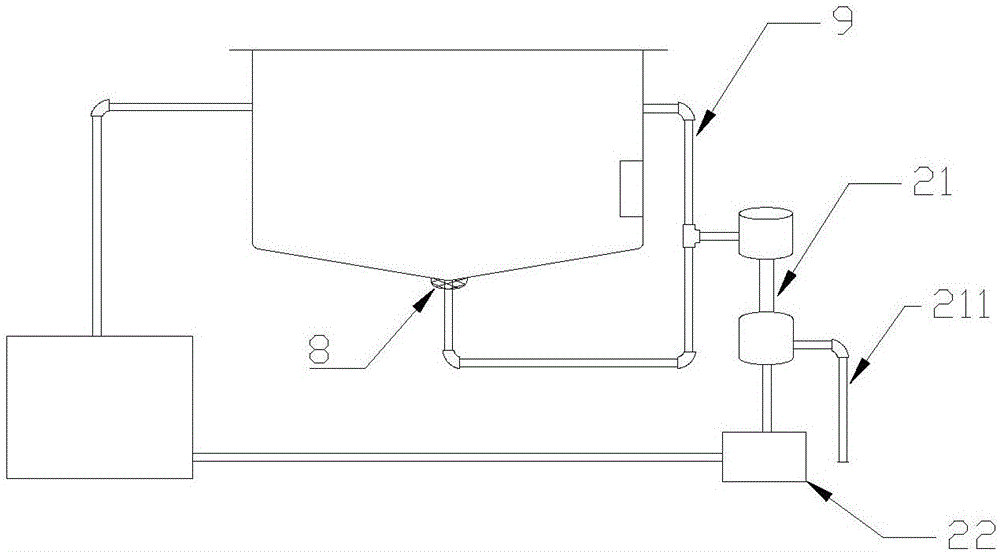

图2为本实用新型实施例提供的第二种小龙虾循环水养殖系统结构示意图。

图示说明：

1-养殖池，2-净水装置，3-蓄水装置，4-水质监控装置，5-第一排污管道，6-第一连通管道，7-第二连通管道，8-防逃网罩，9-第二排污管道，21-固液分离器，22-微滤机，211-排污口。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型中的技术方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。

图1为本实用新型实施例提供的第一种小龙虾循环水养殖系统结构示意图，由图1可见，本实用新型实施例提供的小龙虾循环水养殖系统包括养殖池1、净水装置2、蓄水装置3、水质监控装置4、第一排污管道5、第一连通管道6和第二连通管道7，其中，第一排污管道5连通养殖池1的池底和净水装置2；第一连通管道6连通净水装置2和蓄水装置3；第二连通管道7连通蓄水装置3和养殖池1；第一排污管道5和第二连通管道7均设置有电磁阀；水质监控装置4固定于养殖池1中，水质监控装置4分别与所述第一排污管道5、第一连通管道6和第二连通管道7的电磁阀电连接，质监控装置控制第一排污管道5和第二连通管道7开闭。净水装置2及蓄水装置3中均设置有水泵，以达到排水的效果。水质监控装置4为可以监测养殖池1池底固态残渣高度的装置，本实施例中，水质监控装置4为设置于养殖池1池底的摄像头，水质监控装置4连接监控显示屏，工作人员可以通过监控显示屏确定池底固态残渣的高度。应当注意的是，水质监控装置4具有多种不同的监控形式，其均应落入本实用新型的保护范围之内。

小龙虾养殖池1应根据生产规模确定面积大小，本实施例中，每个小龙虾养殖池1深0.8～1.5米，池底质为水泥底加铺一定数量的水草。为小龙虾逃逸，养殖池1外围可以用石棉瓦、花绸布、塑料薄膜或钢纱网等搭建防逃墙。工厂化养殖中，水中N、P等元素的来源主要为大量的粪便和残饵。在小龙虾养殖过程中，利用养殖池1的沉淀功能去除粪便和残饵等残渣是处理水中的固态污物一种重要措施，密度较大的悬浮颗粒在重力沉降的作用下从自然水中分离，沉降与养殖池1池底。第一排污管道5与养殖池1池底连通，当水质监控装置4监测到池底固态残渣含量较多时，第一排污管道5的电磁阀打开，养殖池1池底沉降的固态残渣以及部分池水通过第一排污管道5进入净水装置2中。净水装置2将进入其中的固态残渣与池水分离，并将分离出的水进一步净化。净化过程完成后，控制第一连通管道6的电磁阀打开，水通过第一连通管道6进入蓄水装置3中。当水质监控装置4监测到养殖池1中水位较低时，第二连通管道7的电磁阀打开，蓄水装置3中的水经过第二连通管道7进入养殖池1中，对养殖池1中的水进行补给，也实现了小龙虾养殖过程中水的循环使用，节能环保。

本实用新型的实施，可以实现对小龙虾养殖池中的水质情况的实时监测，使养殖池1中的固态污染物得到及时清理，并确保养殖池的水位稳定，为小龙虾的养殖提供可靠、舒适优质的养殖条件。

本实施例中，养殖池1为立方体结构，池底为中央低四周高的坡度结构，第一排污管道5与池底中央相连。池底为斜板式池底，坡度为2％～3％，以使固态污染物沉降在养殖池1的中央。由于斜板池底长期置于水中，池底表面生成生物膜。生物膜可对水中的氨氮等有毒化学物质进行分解，有利于水质的净化。养殖池1包括亲虾池、产卵池和孵化育苗池的一种或多种。亲虾池用于对亲虾饲养管理和亲虾性腺成熟、攝食状况的检查。亲虾池接近孵化育苗池，以减少龙虾受伤。亲虾池池顶设有平台，便于小龙虾投饲攝食。

图2为本实用新型实施例提供的第二种小龙虾循环水养殖系统结构示意图，由图2可见，本实施例中第一排污管道5与养殖池1池底的连接处设置有防逃网罩8。防逃网罩8可以防止第一排污管道5打开时，小龙虾在养殖池1池底逃逸。本实施例中的防逃网罩8为聚乙烯绳网，聚乙烯绳网孔直径小于小龙虾直径且大于固态污染物直径。聚乙烯绳强度较高，可以防止被小龙虾虾钳损毁。

龙虾循环水养殖系统还包括第二排污管道9。第二排污管道9连通养殖池1的池壁和净水装置2，第二排污管道9设置有电磁阀，水质监控装置4与第二排污管道9的电磁阀电连接。第二排污管道9的设置目的为实现养殖池1的分路排污工艺。采用池底单通道排污模式可以排出沉淀性颗粒物，但无法除去养殖池1池水表面的泡沫和油污。第二排污管道9设置于养殖池1池壁，并靠近养殖池1池顶，第二排污管道9的具体位置由养殖池1的大小及养殖池1中蓄水多少确定。第二排污管道9为多槽或多孔的水平溢流管。水质监控装置4可以监控养殖池1池水表面泡沫和油污的数量，当泡沫和油污累计达到一定程度时，水质监控装置4打开第二排污管道9的电磁阀，漂浮于水表面的油污和泡沫通过第二排污管道9进入净水装置2中，完成养殖池1水质的净化。

本实施例中的净水装置2包括固液分离器21和微滤机22，第一排污管道5、固液分离器21、微滤机22与第一连通管道6依次相连。养殖池1排出的废水中含有大量的残饵粪便等大颗粒物质，需要在前期的净水装置2中将其去除，从而减小后续净水装置2的净化负荷。固液分离器21可以利用离心作用、重力作用去除残饵粪便大颗粒物质，避免微滤机22管道的堵塞以及设备的腐蚀。同时，固液分离器21的设置还可降低管道局部水头损失，节约系统能耗。固液分离器21还与所述第二排污管道9相连，用于处理养殖池1池水表面的泡沫和油污等污染物，固液分离器21池底设置有排污口211，用于排出固态污染物。微滤机22主要功能是利用微孔筛网的机械过滤作用，拦截并去除固液分离器21无法除去的小颗粒物质。养殖池1中的污水经过固液分离器21及微滤机22的处理后，可以达到养殖小龙虾的水质要求。

小龙虾循环水养殖系统还包括增氧装置、控温装置和投饵装置。水质监控装置4可以监测养殖池1中池水的含氧量、温度以及饵料的多少，增氧装置、控温装置、投饵装置根据水质监控装置4的监控结果对池水进行增氧、控温以及自动投饵。

需要说明的是，在本文中，诸如“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上仅是本实用新型的具体实施方式，使本领域技术人员能够理解或实现本实用新型。对这些实施例的多种修改对本领域的技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。

以上仅是本实用新型的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
