一种市政园林用植物浇灌器的制作方法

本实用新型涉及一种市政园林用植物浇灌器。

背景技术：

园林内，植物种植面积大，一般采用人工或者自动浇灌，如果人工浇灌，效率较低，劳动强度大，如果机器自动浇灌，容易出现很多的浇灌死角，其弊端是植物之间的浇灌不均匀，导致每株植物所获得水量均是不同的，因此现有技术中缺少一种使用灵活、浇灌更加均匀，且具有雨水收集能力的浇灌器。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、角度调节更加灵活、可实现局部均匀灌溉、减轻人力物力，且具有雨水收集能力的市政园林用植物浇灌器。

本实用新型是通过以下技术方案来实现的：一种市政园林用植物浇灌器，包括一储水箱，储水箱底部设置插针，插针插入于植物之间的泥土中，储水箱底部接一根以上的金属软管，各金属软管与储水箱内部相通；

储水箱顶部具有一个连接头，连接头上端设置一个可拆卸的集水板，集水板底部设置螺纹连接段，连接头与该螺纹连接段之间螺纹装配连接，每根金属软管的输出端均设置一个浇灌器，金属软管的输出端通过浇灌器对植物进行浇灌。

作为优选的技术方案，浇灌器包括一个浇灌盒，浇灌盒的上端固定安装一个传动齿，传动齿的一侧设置一个转动齿，转动齿通过一小电机驱动，小电机安装于金属软管上；

传动齿以及浇灌盒中间均安装有一个轴承，每根金属软管的末端均接有一根金属连接管，该金属连接管穿过两个轴承至浇灌盒内，金属连接管连接金属软管并与金属软管相通。

作为优选的技术方案，集水板的上端面设置有一个呈漏斗状的凹腔。

作为优选的技术方案，储水箱的外侧设置一个进水口，进水口外接进水软管。

本实用新型的有益效果是：本实用新型可将整个装置插入于植物之间的泥土中，整个浇灌器的高度取决于插针的插入深度，可随意弯曲金属软管，用于对各植物进行最佳的位置调节，使用更加灵活，并可通过每根金属软管底部的浇灌器进行独立的浇灌，实现各植物间的无盲点浇灌。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的整体结构示意图；

图2为本实用新型浇灌器的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，包括一储水箱6，储水箱6底部设置插针7，插针7插入于植物之间的泥土中，储水箱6底部接一根以上的金属软管5，各金属软管5与储水箱6内部相通；

储水箱6顶部具有一个连接头1，连接头1上端设置一个可拆卸的集水板3，集水板3底部设置螺纹连接段2，连接头1与该螺纹连接段2之间螺纹装配连接，每根金属软管的输出端均设置一个浇灌器8，金属软管的输出端通过浇灌器对植物进行浇灌。

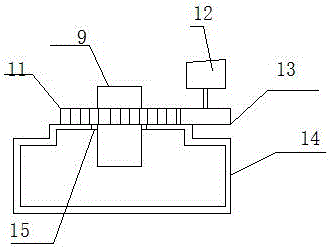

如图2所示，浇灌器8包括一个浇灌盒14，浇灌盒14的上端固定安装一个传动齿11，传动齿11的一侧设置一个转动齿13，转动齿13通过一小电机12驱动，小电机12安装于金属软管上；

传动齿11以及浇灌盒14中间均安装有一个轴承15，每根金属软管的末端均接有一根金属连接管9，该金属连接管9穿过两个轴承至浇灌盒内，金属连接管9连接金属软管并与金属软管相通。

当需要浇灌时，打开小电机，转动齿转动带动转动传动齿转动，传动齿带动整个浇灌盒转动，由于设置了金属连接管与轴承，因此金属连接管在轴承的作用下始终保持静止状态，将金属软管呢的水平缓的流入到浇灌盒内，浇灌盒转动，利用惯性将内部的水甩出，实现惯性浇灌，保证植物之间能够均匀的浇灌。

其中，集水板的上端面设置有一个呈漏斗状的凹腔，由于集水板可拆装，因此在不需要使用时可方便的拆卸下来，在雨天时，可通过该集水板进行雨水的搜集，将雨水存储于储水箱内，用于浇灌使用，当然储水箱也可通过进水口4直接接水管进行供水。

由于金属软管可随意弯曲并可保持一个形态不便，因此可有效获得最佳的摆放位置，调节非常方便。

本实用新型的有益效果是：本实用新型可将整个装置插入于植物之间的泥土中，整个浇灌器的高度取决于插针的插入深度，可随意弯曲金属软管，用于对各植物进行最佳的位置调节，使用更加灵活，并可通过每根金属软管底部的浇灌器进行独立的浇灌，实现各植物间的无盲点浇灌。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
