一种畜牧业养殖用循环饮水槽的制作方法

本实用新型涉及一种畜牧业养殖用循环饮水槽，尤其涉及一种畜牧业养殖用循环饮水槽。

背景技术：

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。是人类与自然界进行物质交换的极重要环节。畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。

饮水槽是指畜牧业中牲畜用饮水装置，水是生命之源，同样牲畜饮水会保障牲畜的健康，减少养殖的负担，并且饮水对于生产奶制品的牲畜来说是提高奶量的重要因素。

现有的畜牧业养殖用循环饮水槽存在无过滤系统、无自动换水系统、无水位指示标志的缺点，因此亟需研发一种有过滤系统、有自动换水系统、有水位指示标志的畜牧业养殖用循环饮水槽。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的畜牧业养殖用循环饮水槽存在无过滤系统、无自动换水系统、无水位指示标志的缺点，本实用新型要解决的技术问题是提供一种有过滤系统、有自动换水系统、有水位指示标志的畜牧业养殖用循环饮水槽。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种畜牧业养殖用循环饮水槽，包括有垃圾箱、底座、第二拉线、滤网、挡杆、换水箱、第二弹簧、插杆、饮水槽、第一弹簧、第四滚轮、转板、第三弹簧、第三滚轮、气缸、第二滚轮、转杆、减速电机、圆盘、第一滚轮、第一拉线、移动板、顶板、浮球、指示杆和测量管；底座上方设有顶板，底座上从左到右依次设有垃圾箱和换水箱，垃圾箱顶部上设有气缸，气缸的右端连接有第三滚轮，垃圾箱顶部右端转动式连接有转板，转板与垃圾箱顶部之间连接有第三弹簧，换水箱左侧设有第四滚轮，换水箱底部从左到右依次设有滤网和挡杆，滤网上部左侧连接有插杆，滤网右侧与换水箱右侧之间连接有第二弹簧，顶板底部从左至右依次设有减速电机和饮水槽，饮水槽位于换水箱上方，减速电机前侧设有圆盘，圆盘上连接有转杆，转杆底部右侧连接有第二拉线，第二拉线绕过第三滚轮和第四滚轮，第二拉线的下端与滤网连接，转杆右端连接有第一拉线，第一拉线的下端连接有移动板，移动板位于饮水槽内，饮水槽左侧中部设有第二滚轮，第二拉线绕过第二滚轮，饮水槽内左壁上部设有第一滚轮，第一拉线绕过第一滚轮，饮水槽底部左侧开有通孔，移动板与通孔配合，移动板与饮水槽底部之间连接有第一弹簧，饮水槽右侧下部开有小孔，饮水槽右侧连接有测量管，测量管内设有浮球，浮球上连接有指示杆。

优选地，还包括有进水管和水泵，换水箱底部右侧设有水泵，水泵位于挡杆右侧，水泵上连接有进水管，进水管的上端与换水箱底部连接。

优选地，还包括有刻度尺，测量管的右侧设有刻度尺，刻度尺与指示杆配合，刻度尺的高度与测量管相同，刻度尺的刻度线为红色。

优选地，水泵高20厘米，水泵的底部与换水箱底部为焊接连接，水泵的功率为2000W，水泵的驱动方式为电动。

优选地，气缸的行程为30至35厘米，气缸底部与垃圾箱顶部为焊接连接，气缸与垃圾箱顶部之间的距离为30厘米，气缸与圆盘之间的距离为60厘米。

工作原理：使用本装置时，当测量管中的水少于一定的量，浮球使指示杆下降到一定位置，提示饲养员需要给饮水槽添水。当饮水槽中的水脏了，饲养员可控制减速电机逆时针旋转，减速电机带动圆盘逆时针旋转，圆盘使转杆逆时针旋转，转杆带动第二拉线和第一拉线旋转，第二拉线和第二弹簧使滤网左右运动，第一拉线和第一弹簧使移动板上下运动，移动板在上下运动的过程中使饮水槽中的水通过通孔，水流到换水箱中，水经滤网左右移动的过滤，饮水槽中的水全部流到换水箱时，减速电机逆时针旋转使滤网和移动板回到原位，这时人工控制减速电机停止工作。之后，人工控制气缸缩短，气缸带动第三滚轮向左运动，第三滚轮使第二拉线拉紧，第二拉线使滤网向左运动，使过滤留下的杂质随着滤网向左运动，当滤网移动到转板附近，插杆会使转板的下端向左运动，打开垃圾箱，使杂质掉落在垃圾箱中，杂质清理结束之后，人工控制气缸伸长，使滤网回到原位，人工控制气缸停止工作。人工将换水箱中的水舀到饮水槽。这样的改进让装置有了过滤系统，使装置实现水资源的循环利用。

因为还包括有进水管和水泵，换水箱底部右侧设有水泵，水泵位于挡杆右侧，水泵上连接有进水管，进水管的上端与换水箱底部连接，当过滤结束时，可人工启动水泵，将水通过进水管输送到换水箱中，这样的设计节约了人力物力，使饲养的工作变得简单、轻松。

因为还包括有刻度尺，测量管的右侧设有刻度尺，刻度尺与指示杆配合，刻度尺的高度与测量管相同，刻度尺的刻度线为红色，当测量管中的水少于一定的量，浮球使指示杆下降到一定位置时，指示杆会在刻度尺上明确的指出水位下降到什么位置，完善了装置的水位指示系统。

(3)有益效果

本实用新型达到了有过滤系统、有自动换水系统、有水位指示标志的效果。这样的改进，让装置有了过滤系统，使装置实现水资源的循环利用，节约了人力物力，使饲养的工作变得简单、轻松，完善了装置的水位指示系统。

附图说明

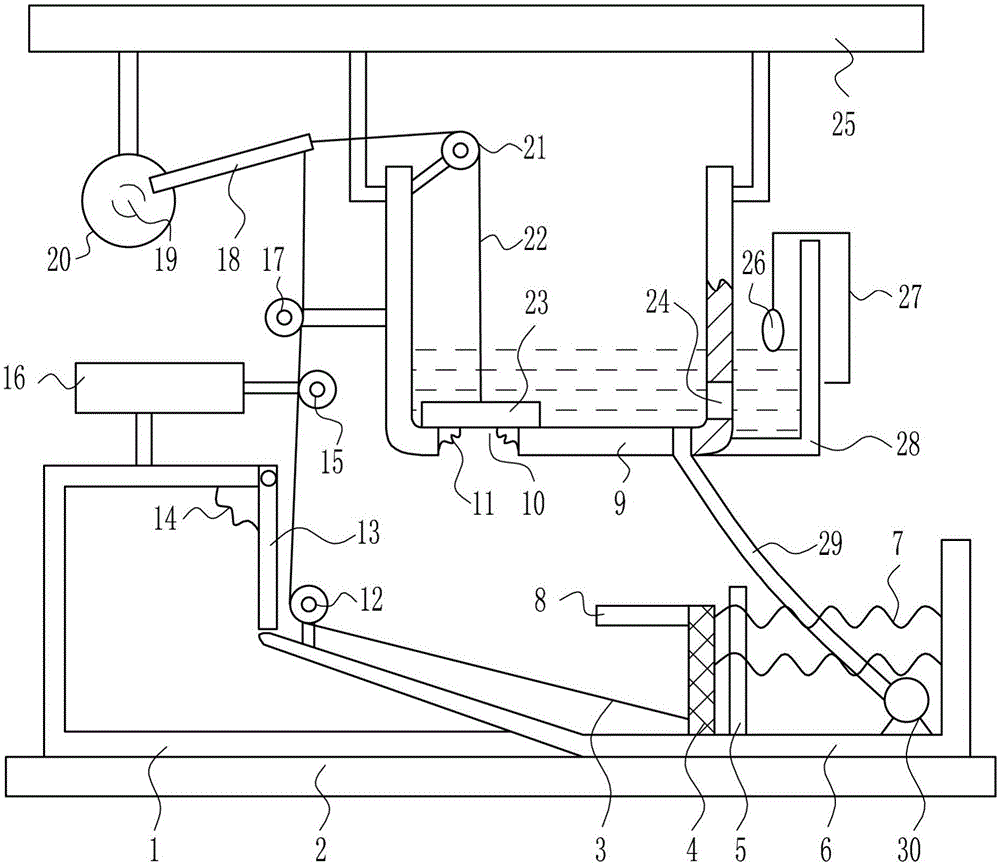

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

图3是本实用新型的第三种主视结构示意图。

附图中的标记为：1-垃圾箱，2-底座，3-第二拉线，4-滤网，5-挡杆，6-换水箱，7-第二弹簧，8-插杆，9-饮水槽，10-通孔，11-第一弹簧，12-第四滚轮，13-转板，14-第三弹簧，15-第三滚轮，16-气缸，17-第二滚轮，18-转杆，19-减速电机，20-圆盘，21-第一滚轮，22-第一拉线，23-移动板，24-小孔，25-顶板，26-浮球，27-指示杆，28-测量管，29-进水管，30-水泵，31-刻度尺。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种畜牧业养殖用循环饮水槽，如图1-3所示，包括有垃圾箱1、底座2、第二拉线3、滤网4、挡杆5、换水箱6、第二弹簧7、插杆8、饮水槽9、第一弹簧11、第四滚轮12、转板13、第三弹簧14、第三滚轮15、气缸16、第二滚轮17、转杆18、减速电机19、圆盘20、第一滚轮21、第一拉线22、移动板23、顶板25、浮球26、指示杆27和测量管28；底座2上方设有顶板25，底座2上从左到右依次设有垃圾箱1和换水箱6，垃圾箱1顶部上设有气缸16，气缸16的右端连接有第三滚轮15，垃圾箱1顶部右端转动式连接有转板13，转板13与垃圾箱1顶部之间连接有第三弹簧14，换水箱6左侧设有第四滚轮12，换水箱6底部从左到右依次设有滤网4和挡杆5，滤网4上部左侧连接有插杆8，滤网4右侧与换水箱6右侧之间连接有第二弹簧7，顶板25底部从左至右依次设有减速电机19和饮水槽9，饮水槽9位于换水箱6上方，减速电机19前侧设有圆盘20，圆盘20上连接有转杆18，转杆18底部右侧连接有第二拉线3，第二拉线3绕过第三滚轮15和第四滚轮12，第二拉线3的下端与滤网4连接，转杆18右端连接有第一拉线22，第一拉线22的下端连接有移动板23，移动板23位于饮水槽9内，饮水槽9左侧中部设有第二滚轮17，第二拉线3绕过第二滚轮17，饮水槽9内左壁上部设有第一滚轮21，第一拉线22绕过第一滚轮21，饮水槽9底部左侧开有通孔10，移动板23与通孔10配合，移动板23与饮水槽9底部之间连接有第一弹簧11，饮水槽9右侧下部开有小孔24，饮水槽9右侧连接有测量管28，测量管28内设有浮球26，浮球26上连接有指示杆27。

还包括有进水管29和水泵30，换水箱6底部右侧设有水泵30，水泵30位于挡杆5右侧，水泵30上连接有进水管29，进水管29的上端与换水箱6底部连接。

还包括有刻度尺31，测量管28的右侧设有刻度尺31，刻度尺31与指示杆27配合，刻度尺31的高度与测量管28相同，刻度尺31的刻度线为红色。

水泵30高20厘米，水泵30的底部与换水箱6底部为焊接连接，水泵30的功率为2000W，水泵30的驱动方式为电动。

气缸16的行程为30至35厘米，气缸16底部与垃圾箱1顶部为焊接连接，气缸16与垃圾箱1顶部之间的距离为30厘米，气缸16与圆盘20之间的距离为60厘米。

工作原理：使用本装置时，当测量管28中的水少于一定的量，浮球26使指示杆27下降到一定位置，提示饲养员需要给饮水槽9添水。当饮水槽9中的水脏了，饲养员可控制减速电机19逆时针旋转，减速电机19带动圆盘20逆时针旋转，圆盘20使转杆18逆时针旋转，转杆18带动第二拉线3和第一拉线22旋转，第二拉线3和第二弹簧7使滤网4左右运动，第一拉线22和第一弹簧11使移动板23上下运动，移动板23在上下运动的过程中使饮水槽9中的水通过通孔10，水流到换水箱6中，水经滤网4左右移动的过滤，饮水槽9中的水全部流到换水箱6时，减速电机19逆时针旋转使滤网4和移动板23回到原位，这时人工控制减速电机19停止工作。之后，人工控制气缸16缩短，气缸16带动第三滚轮15向左运动，第三滚轮15使第二拉线3拉紧，第二拉线3使滤网4向左运动，使过滤留下的杂质随着滤网4向左运动，当滤网4移动到转板13附近，插杆8会使转板13的下端向左运动，打开垃圾箱1，使杂质掉落在垃圾箱1中，杂质清理结束之后，人工控制气缸16伸长，使滤网4回到原位，人工控制气缸16停止工作。人工将换水箱6中的水舀到饮水槽9。这样的改进让装置有了过滤系统，使装置实现水资源的循环利用。

因为还包括有进水管29和水泵30，换水箱6底部右侧设有水泵30，水泵30位于挡杆5右侧，水泵30上连接有进水管29，进水管29的上端与换水箱6底部连接，当过滤结束时，可人工启动水泵30，将水通过进水管29输送到换水箱6中，这样的设计节约了人力物力，使饲养的工作变得简单、轻松。

因为还包括有刻度尺31，测量管28的右侧设有刻度尺31，刻度尺31与指示杆27配合，刻度尺31的高度与测量管28相同，刻度尺31的刻度线为红色，当测量管28中的水少于一定的量，浮球26使指示杆27下降到一定位置时，指示杆27会在刻度尺31上明确的指出水位下降到什么位置，完善了装置的水位指示系统。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
