一种猪圈用温度自动控制装置的制作方法

本实用新型属于肉猪养殖设备领域，具体涉及一种猪圈用温度自动控制装置。

背景技术：

在肉猪养殖过程中，猪圈温度对肉猪生长有很大的影响，过高或过低的环境温度都会影响肉猪的生长速度。专利号为：201620146972.6的中国专利，具体内容为：一种猪舍通风换气装置，包括热交换室，热交换室设有进水口，进水口与地下水源通过管道连通，进水口设有允许水向热交换室流动的单向阀；热交换室设有出水口，出水口连接有出水管道，出水管道上设有泵体；热交换室内设有主气管，主气管一端穿过并伸出热交换室的室壁并与鼓风机连接；主气管位于热交换室的部分沿其轴向均匀分布有若干个分气管，分气管为两端开口的中空管道，分气管一端与主气管连通，另一端穿过并伸出热交换室的顶壁；分气管伸出热交换室的一端设有均流装置。上述专利只能对猪圈内部进行降温处理，且设备安装复杂，不能对猪圈温度进行单独控制。因此，需要一种能够对猪圈温度进行单独自动控制，且能够对空气进行消毒净化处理的设备，以解决上述专利中存在的不足。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种猪圈用温度自动控制装置。

本实用新型通过以下技术方案来实现上述目的：

一种猪圈用温度自动控制装置，包括机壳、排气风机、加热风机、自动控制器，所述机壳上方安装有顶板，所述机壳一侧安装有液晶显示器，所述机壳下方安装有底板，所述底板下方一侧安装有温度监测器，所述底板上设置有进气窗，所述底板上安装有排气窗，所述机壳一侧安装有排气管，所述机壳一侧设置有进气管，所述机壳内部一侧安装有所述自动控制器，所述机壳内部一侧安装有所述排气风机，所述机壳内部安装有所述加热风机，所述加热风机上安装有离子消毒机，所述加热风机上安装有电热网，所述机壳内部设置有过渡气管。

上述结构中，所述排气风机通过所述进气窗和所述排气管将猪舍内部空气排出，所述自动控制器在接收到所述温度监测器的检测信号后，自动控制所述加热风机通过所述进气管抽取猪舍外部空气，进行消毒加热后经所述排气窗排入猪圈内部，进行温度调节。

为了进一步提高性能，所述顶板通过螺栓固定在所述机壳顶部，所述液晶显示器镶嵌在所述机壳一侧，所述底板通过螺栓固定在所述机壳下方，所述温度监测器通过螺栓固定在所述底板下方一侧。

为了进一步提高性能，所述进气窗通过螺栓固定在所述底板下方，所述排气窗通过卡槽和固定在所述底板下方中间位置，所述排气管通过管卡固定在所述机壳一侧。

为了进一步提高性能，所述进气管通过管卡固定在所述机壳一侧，所述自动控制器通过螺栓固定在所述机壳内部一侧，所述排气风机通过螺栓固定在所述机壳内部一侧。

为了进一步提高性能，所述加热风机通过螺栓固定在所述机壳内部，所述离子消毒机通过螺栓固定在所述加热风机上，所述电热网通过螺栓固定在所述加热风机一侧，所述过渡气管通过管卡固定在所述机壳内部。

有益效果在于：本实用新型能够对猪圈温度进行自动调节，并且能够对输入猪圈的空气进行消毒净化，有效地减少了猪圈内部细菌，提高了猪圈内部的环境质量。

附图说明

图1是本实用新型所述一种猪圈用温度自动控制装置的立体视图；

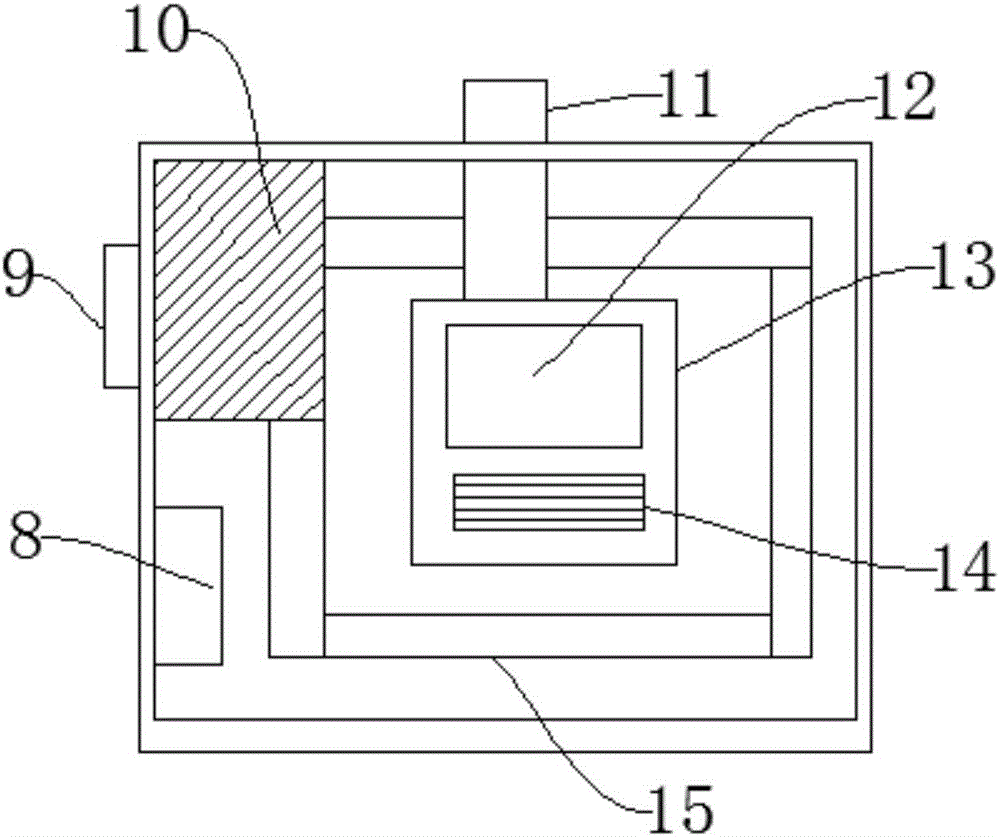

图2是本实用新型所述一种猪圈用温度自动控制装置的内部结构图。

附图标记说明如下：

1、进气窗；2、底板；3、机壳；4、顶板；5、温度监测器；6、液晶显示器；7、排气窗；8、自动控制器；9、排气管；10、排气风机；11、进气管；12、离子消毒机；13、加热风机；14、电热网；15、过渡气管。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种猪圈用温度自动控制装置，包括机壳3、排气风机10、加热风机13、自动控制器8，机壳3上方安装有顶板4，机壳3一侧安装有液晶显示器6，液晶显示器6用于显示温度信息，机壳3下方安装有底板2，底板2下方一侧安装有温度监测器5，温度监测器5用于监测猪圈内部温度信息，底板2上设置有进气窗1，进气窗1用于抽取猪圈内部气体，底板2上安装有排气窗7，排气窗7用于向猪圈内部输入经过消毒和温度处理的气体，机壳3一侧安装有排气管9，机壳3一侧设置有进气管11，机壳3内部一侧安装有自动控制器8，自动控制器8用于自动控制设备各部件的运行，机壳3内部一侧安装有排气风机10，排气风机10用于将猪圈内部的气体排出，机壳3内部安装有加热风机13，加热风机13用于对空气进行加热后输入猪圈内部，加热风机13上安装有离子消毒机12，离子消毒机12用于对输入猪圈的空气进行离子消毒，加热风机13上安装有电热网14，机壳3内部设置有过渡气管15。

上述结构中，排气风机10通过进气窗1和排气管9将猪舍内部空气排出，自动控制器8在接收到温度监测器5的检测信号后，自动控制加热风机13通过进气管11抽取猪舍外部空气，进行消毒加热后经排气窗7排入猪圈内部，进行温度调节。

为了进一步提高性能，顶板4通过螺栓固定在机壳3顶部，液晶显示器6镶嵌在机壳3一侧，底板2通过螺栓固定在机壳3下方，温度监测器5通过螺栓固定在底板2下方一侧，进气窗1通过螺栓固定在底板2下方，排气窗7通过卡槽和固定在底板2下方中间位置，排气管9通过管卡固定在机壳3一侧，进气管11通过管卡固定在机壳3一侧，自动控制器8通过螺栓固定在机壳3内部一侧，排气风机10通过螺栓固定在机壳3内部一侧，加热风机13通过螺栓固定在机壳3内部，离子消毒机12通过螺栓固定在加热风机13上，电热网14通过螺栓固定在加热风机13一侧，过渡气管15通过管卡固定在机壳3内部。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
