一种水草补种装置的制作方法

本实用新型涉及水生态技术领域，具体为一种水草补种装置。

背景技术：

水草补种是在现今的工业生产环境下，污染严重，部分江河湖水生态环境受到破坏，需要人工种植水草，来实现水生态的完整的技术方案，通过水生动植物的多样性帮助水体建立自净能力，其技术核心主要通过水生植物(沉水、浮叶、挺水植物)及水生动物(鱼、虾、螺、贝等)进行水质净化，现有的水草补种是通过排水来降低水位，水位降低后工作人员在浅水中通过类似插秧的方法种植，行业内还没有能够在深水河道不排水条件下种植水生植物的机械工具，现有人工种植技术存在着不具备排水条件的河湖，工作人员无法在水中种植水生植物，一些市政河道水深较深，且河道中间下凹，排水不彻底，传统人工种植方法无法种植，工作效率低下的问题，为此，我们提出了一种水草补种装置。

技术实现要素：

本实用新型的目的在于提供一种水草补种装置，以解决上述背景技术中提出的现有的种植水草技术在不具备排水条件的河湖，工作人员无法在水中种植水生植物，一些市政河道水深较深，且河道中间下凹，排水不彻底，传统人工种植方法无法种植，工作效率低下的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水草补种装置，包括底座和安装在底座底部左右两侧的支脚，所述支脚的底部安装有滚轮，所述底座的顶部安装有工作台，所述工作台的左侧安装有控制器，所述工作台的顶部右侧安装有液压缸，所述液压缸的顶部安装有液压杆，所述液压杆的右侧顶部安装有支撑横杆，所述支撑横杆的底部右侧安装有吊臂，所述吊臂的内腔底部安装有电动滑块，所述吊臂的底部安装有滑杆，且所述滑杆贯穿吊臂的底部连接于电动滑块，所述滑杆的底部安装有紧固部件，所述紧固部件的底部安装有种植板，所述种植板上开设有种植腔，所述种植腔的顶部开设有水草投放口，所述水草投放口的底部安装有泥浆室，所述种植腔的底部安装有遮阳网，所述种植腔与遮阳网的连接处设置有电动阀门，所述控制器分别与液压缸、电动滑块和电动阀门电性连接。

优选的，所述吊臂的内腔左右两侧均设置有与电动滑块相匹配的滑槽。

优选的，所述滚轮为带有刹车功能的球形滚轮。

优选的，所述种植腔为六组，且六组所述种植腔结构相同。

与现有技术相比，本实用新型的有益效果是：通过设置在工作台左侧的控制器有效的控制液压缸、液压杆以及吊臂底部的滑杆移动和伸缩，当需要水草种植的时候，通过人工将捆绑成束的水草放置于种植腔上开设的水草投放口，水草通过水草投放口滑入泥浆室，底部包裹泥浆，当水草在种植腔内部滑动到底部的时候，被遮阳网包裹住，通过控制器控制液压缸调整液压杆的高度，当种植水域深的时候控制器控制电动滑块向下滑动使得滑杆的长度变大，当种植水域水浅的时候通过控制器控制电动滑块向上移动使得滑杆的长度变小，有效的适应不同的工作环境的水草种植工作，当种植板底部到达水草种植地时，种植板将水草种植于水底，通过控制器控制电动阀门松动，将遮阳网包裹的水草种植于水底，本实用新型操作简单，工作效率高，工作环境适用性强，同时完整的保证了水生态环境的完整，并且保护了水资源。

附图说明

图1为本实用新型结构示意图；

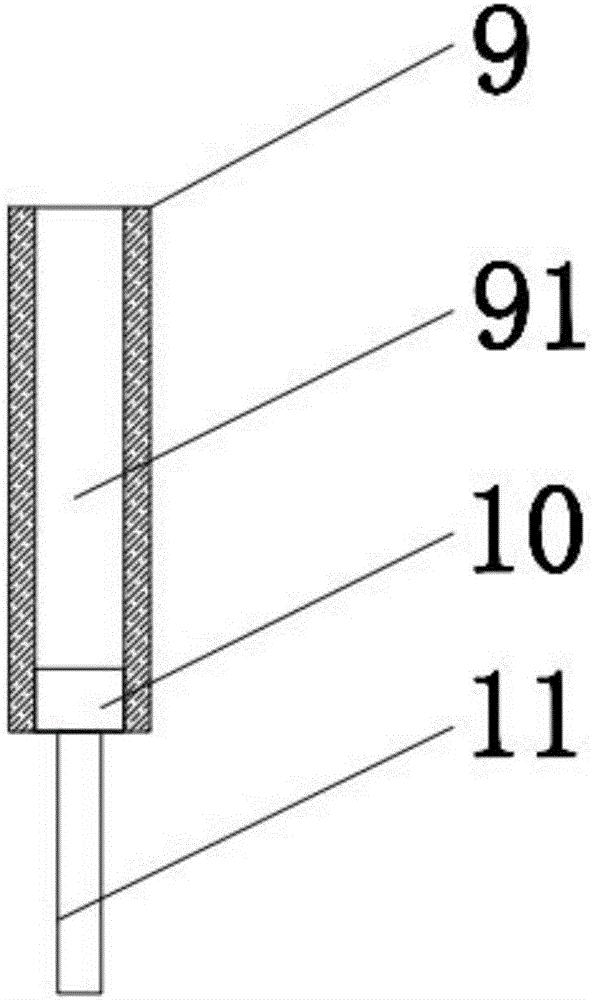

图2为本实用新型吊臂结构示意图。

图中：1底座、2支脚、3滚轮、4工作台、5控制器、6液压缸、7液压杆、8支撑横杆、9吊臂、91滑槽、10电动滑块、11滑杆、12紧固部件、13种植板、14水草投放口、15泥浆室、16电动阀门、17遮阳网、18种植腔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种水草补种装置，包括底座1和安装在底座1底部左右两侧的支脚2，所述支脚2的底部安装有滚轮3，所述底座1的顶部安装有工作台4，所述工作台4的左侧安装有控制器5，所述工作台4的顶部右侧安装有液压缸6，所述液压缸6的顶部安装有液压杆7，所述液压杆7的右侧顶部安装有支撑横杆8，所述支撑横杆8的底部右侧安装有吊臂9，所述吊臂9的内腔底部安装有电动滑块10，所述吊臂9的底部安装有滑杆11，且所述滑杆11贯穿吊臂9的底部连接于电动滑块10，所述滑杆11的底部安装有紧固部件12，所述紧固部件12的底部安装有种植板13，所述种植板13上开设有种植腔18，所述种植腔18的顶部开设有水草投放口14，所述水草投放口14的底部安装有泥浆室15，所述种植腔18的底部安装有遮阳网17，所述种植腔18与遮阳网17的连接处设置有电动阀门16，所述控制器5分别与液压缸6、电动滑块10和电动阀门16电性连接。

其中，所述吊臂9的内腔左右两侧均设置有与电动滑块10相匹配的滑槽91，吊臂9内腔左右两侧的滑槽91有效的使得电动滑块10通过滑动带动滑杆11上下移动，能方便的调节水草补种的工作高度，所述滚轮3为带有刹车功能的球形滚轮，滚轮3的设置有效的使得本装置移动方便，带有刹车功能可以很好的制动，加大安全性能，所述种植腔18为六组，且六组所述种植腔18结构相同，六组种植腔18能有效的保证水草补种的大面积进行，加快了工作的效率。

工作原理：通过设置在工作台4左侧的控制器5有效的控制液压缸6、液压杆7以及吊臂9底部的滑杆11的移动和伸缩，当需要水草种植的时候，通过人工将捆绑成束的水草放置于种植腔18上开设的水草投放口14上，水草通过水草投放口14滑入泥浆室15，水草底部包裹泥浆，当水草在种植腔18内部滑动到底部的时候，被遮阳网17包裹住，通过控制器5控制液压缸6调整液压杆7的高度，当种植水域深的时候控制器5控制电动滑块10向下滑动使得滑杆11的长度变大，当种植水域水浅的时候通过控制器5控制电动滑块10向上移动使得滑杆11的长度变小，有效的适应不同的工作环境的水草种植工作，当种植板13的底部到达水草种植地时，种植板13将水草种植于水底，通过控制器5控制电动阀门16松动，将遮阳网17包裹的水草种植于水底。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
