改进的精量穴播器的导种装置的制作方法

本实用新型涉及农业播种机械，属于种勺式精量穴播器结构的改进，特别是一种改进的精量穴播器的导种装置。

背景技术：

目前，市面上的种勺式精量穴播器，取种精确、种量可调，颇受欢迎。但有几点不足：

1.株距固定，不可调；

2.构造复杂，拆装不便。单个部件损坏，维护成本高；

3.取种结构对同心度要求高，如果变形，会引发穴播器转动不良；

4.用于导流种子的凹槽同外圈腰带是分离的，如若拆装、使用不当，会造成两者位置改变，进而影响下种。

这些因素不利于农民的使用和产品的推广使用。

技术实现要素：

本实用新型的目的在于提供一种改进的精量穴播器的导种装置，其结构合理，性能可靠，可以实现任意株距的排种设置，无需与鸭嘴相连的腰带，可使种子顺利地进入播种鸭嘴，结构工艺简单，拆装方便，同轴度高，导种装置不易变形。

本实用新型的目的是这样实现的：一种改进的精量穴播器的导种装置，包括由动盘和定盘构成的精量穴播器，在圆环形的支板上均布固接着播种鸭嘴，在动盘和压盘之间均布安装着首尾依次配合连接的导种块构成圆环形连接圈，在导种块上设置着导种孔，在每只导种块上分别设置着指向圆心的配合臂，配合臂的一侧面与动盘盘面相配合，另一侧面设置的纵向V形凹槽与隔种盘的凸棱圈相配合，配合臂的端面与动盘阶梯盘的外圆周面相配合。

本实用新型的工作原理：

本实用新型导种块的支撑板为圆弧面结构，其中间有通孔，且对应位置可以与鸭嘴固定的支板相接，小孔旁边有呈纵向设置的V形凹槽。若干导种块组成的圆环状结构，使鸭嘴、V形凹槽可以与导种块相对应。压盘和动盘各有环槽，使导种块组合的圆环以及外侧的支板可卡入固定。组合成圆环状的导种块使V形凹槽呈圆周分布，其凹槽可悬浮隔离种盘，实现种子的导向。

本实用新型结构合理，性能可靠，实现了任意株距的排种设置，无需与鸭嘴相连的腰带，实现了可使种子顺利地进入播种鸭嘴，结构工艺简单，拆装方便，同轴度高，导种装置不易变形。

附图说明

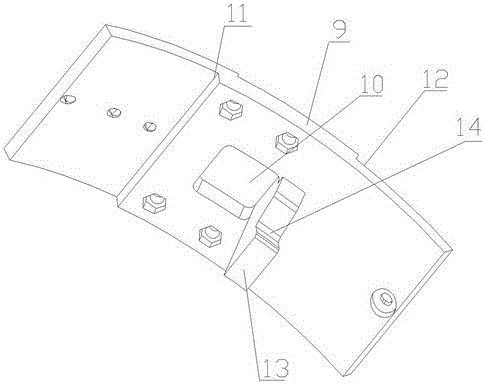

下面将结合附图对本实用新型作进一步的描述，图1为本实用新型的剖视结构示意图，图2为导种块的立体结构示意图，图3为导种块的相互配合结构示意图。

具体实施方式

一种改进的精量穴播器的导种装置，如图1、图2、图3所示，包括由动盘1和定盘3构成的精量穴播器，在圆环形的支板7上均布固接着播种鸭嘴8，在动盘1和压盘2之间均布安装着首尾依次配合连接的导种块4构成圆环形连接圈，在导种块4上设置着导种孔10，在每只导种块4上分别设置着指向圆心的配合臂13，配合臂13的一侧面与动盘1盘面相配合，另一侧面设置的纵向V形凹槽与隔种盘5的凸棱圈相配合，配合臂13的端面与动盘阶梯盘的外圆周面相配合。导种块4的结构为具有圆弧面的长方形支撑板9其中间位置上设置有导种孔10，位于导种孔10一侧支撑板的内圆弧面上设置着具有V形凹槽14的直立的配合臂13，在支撑板9两端的内、外圆弧面上分别设置和内凹台11和外凹台12，内、外凹台11、12相互配合，在支撑板9上设置着连接孔。
