一种渔业养殖智能化加氧设备的制作方法

本实用新型涉及渔业养殖设备技术领域，具体为一种渔业养殖智能化加氧设备。

背景技术：

渔业养殖又称水产养殖，是指在岸上由人工所开辟的渔塭中，养殖鱼类或各种海鲜，以供食用。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。渔业养殖有粗养、精养和高密度精养等方式。粗养是在中、小型天然水域中投放苗种，完全靠天然饵料养成水产品，如湖泊水库养鱼和浅海养贝等。精养是在较小水体中用投饵、施肥方法养成水产品，如池塘养鱼、网箱养鱼和围栏养殖等。高密度精养采用流水、控温、增氧和投喂优质饵料等方法，在小水体中进行高密度养殖，从而获得高产，如流水高密度养鱼、虾等。传统的渔业养殖加氧设备结构设计复杂，操作繁琐，在进行加氧过程中经常无法使氧气供应充足，加氧效率低下，导致鱼虾无法获得充足的氧气而死亡。

技术实现要素：

本实用新型的目的在于提供一种渔业养殖智能化加氧设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种渔业养殖智能化加氧设备，包括移动架体，其特征在于：所述移动架体上方固定安装有固定槽，所述固定槽内安装有储药筒，所述储药筒下方设置有出料槽，所述移动架体下方安装有驱动电机，所述驱动电机通过输出轴分别与第一驱动齿轮和第二驱动齿轮转动连接，所述第一驱动齿轮安装在驱动电机的右侧，所述第二驱动齿轮安装在驱动电机的左侧，所述第二驱动齿轮左侧安装有套筒，所述套筒内部设置有固定轴，所述固定轴通过凸轮与输出轴相连接，所述固定轴上固定安装有增氧叶片，所述驱动电机下方固定有浮架，所述浮架上设置有轨道凹槽和定位槽，且定位槽设置在轨道凹槽的右侧，所述移动架体上安装有螺栓，所述定位槽通过连杆与螺栓固定连接，所述浮架下方安装有配重块，所述移动架体外壳前表壁设置有控制面板。

优选的，所述控制面板上安装有电源开关和电磁按钮，且电磁按钮设置在电源开关的右侧。

优选的，所述浮架左侧设置有滑槽。

优选的，所述储药筒内部设置有电磁阀门。

优选的，所述浮架通过连接杆与配重块固定连接。

与现有技术相比，本实用新型的有益效果是：该设备结构设计简单且科学合理，操作起来十分方便快捷，采用充氧设备的方式，增氧叶片的搅动能够加速水体的流动，使水体内的含氧量增加，在配合采用添加增氧药剂的方式，大大增加了水中的含氧量，提高了加氧效率，增加了设备的实用性；该设备配备有控制面板，通过对加氧设备进行智能化操作，大大节省了人工时间，节约了经济成本，人们不需要进行专业的训练就可以轻松完成加氧操作，实现了设备的智能性。

附图说明

图1为本实用新型的结构示意图。

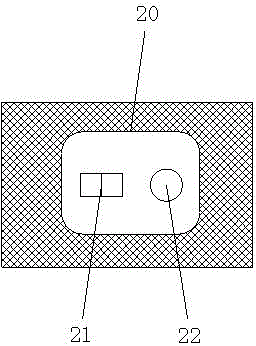

图2为本实用新型控制面板的结构示意图。

图中：1-出料槽；2-固定轴；3-套筒；4-滑槽；5-凸轮；6-第二驱动齿轮；7-驱动电机；8-轨道凹槽；9-第一驱动齿轮；10-浮架；11-配重块；12-定位槽；13-输出轴；14-连杆；15-螺栓；16-移动架体；17-固定槽；18-储药筒；19-增氧叶片；20-控制面板；21-电源开关；22-电磁按钮；23-电磁阀门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种渔业养殖智能化加氧设备，包括移动架体16，移动架体16上方固定安装有固定槽17，固定槽17内安装有储药筒18，储药筒18下方设置有出料槽1，移动架体16下方安装有驱动电机7，驱动电机7通过输出轴13分别与第一驱动齿轮9和第二驱动齿轮6转动连接，第一驱动齿轮9安装在驱动电机7的右侧，第二驱动齿轮6安装在驱动电机7的左侧，第二驱动齿轮6左侧安装有套筒3，套筒3内部设置有固定轴2，固定轴2通过凸轮5与输出轴13相连接，固定轴2上固定安装有增氧叶片19，驱动电机7下方固定有浮架10，浮架10上设置有轨道凹槽8和定位槽12，且定位槽12设置在轨道凹槽8的右侧，移动架体16上安装有螺栓15，定位槽12通过连杆14与螺栓15固定连接，浮架10下方安装有配重块11，移动架体16外壳前表壁设置有控制面板20，控制面板20上安装有电源开关21和电磁按钮22，且电磁按钮22设置在电源开关21的右侧，浮架10左侧设置有滑槽4，储药筒18内部设置有电磁阀门23，浮架10通过连接杆与配重块11固定连接。

工作原理：使用时按下控制面板20上的电磁按钮22，打开电磁阀门23.增氧药剂从储药筒18流入进出料槽1中，进入水中之后发生化学反应可增加水体中的含氧量，打开电源开关21，驱动电机7开始运转工作，第二驱动齿轮6带动套筒3内的固定轴2进行旋转，增氧叶片19开始对水进行搅动，能够加速水体的流动，使水体内的含氧量增加。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
