一种可转动式农业灌溉机的制作方法

本实用新型涉及一种灌溉装置，具体是一种可转动式农业灌溉机。

背景技术：

为了保证农作物的正常生长，农民经常会对植物进行浇灌，从而保证合适的土壤湿度， 但传统的方法是在水源和植物生产区域之间设备通路，向田间地头直接注水，这样就会使靠近源头处的作物由于长时间被水冲击而造成损毁以及水资源的浪费，而且无法对植被和植物的枝叶进行清洗，起不到应有的效果。

技术实现要素：

本实用新型的目的在于提供一种可转动式农业灌溉机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可转动式农业灌溉机，包括搅拌装置、移动装置和灌溉装置；所述搅拌装置包括摇杆、轴承和搅拌块；所述轴承固定设置在箱体的左侧中间处；所述摇杆通过轴承设置在箱体的左侧；所述搅拌块固定连接在摇杆的右端；所述移动装置包括第一凹槽、第二凹槽、底板、轴承座、滚轮和滚珠；所述第一凹槽设置在箱体的底部；所述第二凹槽设置在底板的上面；所述底板固定设置在箱体的下方；所述轴承座固定设置在底板的下方，共有四个；所述滚轮通过轴设置在轴承座上；所述灌溉装置包括箱体、固定架、喷头、连接管、水泵、抽水管、进水口和喷孔；所述箱体固定设置在底板的上方；所述进水口设置在箱体的上面左端；所述固定架固定设置在箱体的上面左端；所述连接管固定设置在固定架上；所述喷头固定设置在连接管的右端；所述喷孔密集设置在喷头上；所述水泵固定设置在连接管的左端，且在箱体的上方；所述抽水管上端固定设置在水泵上，下端穿过箱体的箱壁固定设置在箱体的内部。

作为本实用新型进一步的方案：所述第一凹槽的形状为圆形。

作为本实用新型进一步的方案：所述第二凹槽的形状为圆形。

作为本实用新型再进一步的方案：所述第一凹槽和第二凹槽之间设置有滚珠。

与现有技术相比，本实用新型的有益效果是：

本实用新型装置通过摇杆和搅拌块的作用，能够使得液体更加均匀；通过第一凹槽、第二凹槽和滚珠的作用，能够有效的转动喷头使灌溉更加便捷；本实用新型装置具有结构简单、移动便捷和灌溉效果显著等优点。

附图说明

图1为可转动式农业灌溉机的结构示意图。

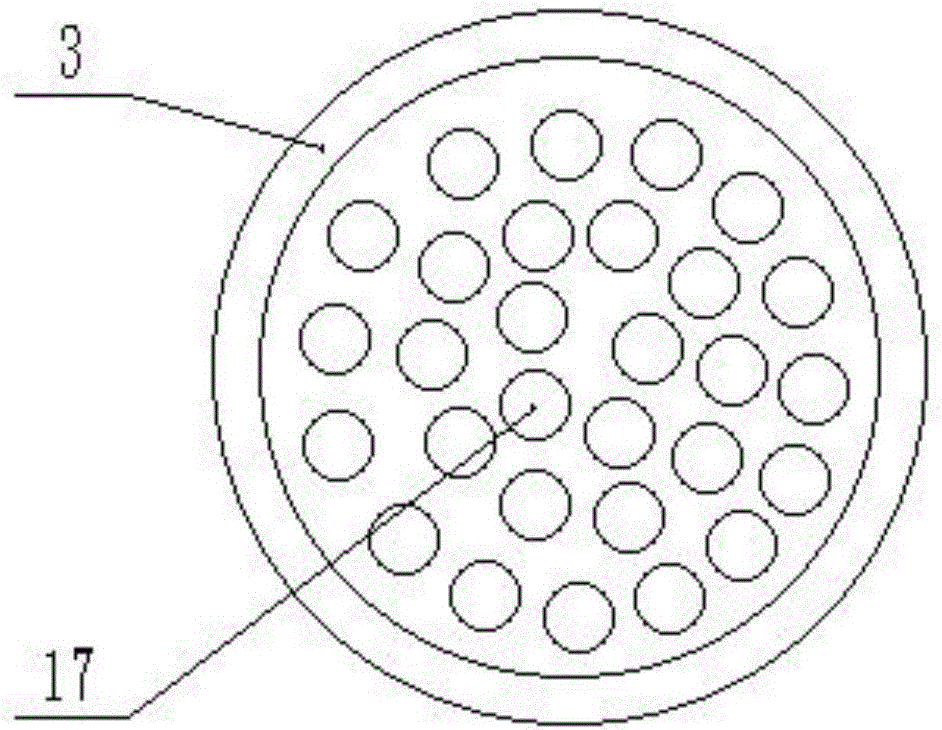

图2为可转动式农业灌溉机中喷头的结构示意图。

图中：1-箱体，2-固定架，3-喷头，4-连接管，5-水泵，6-抽水管，7-进水口，8-摇杆，9-轴承，10-搅拌块，11-第一凹槽，12-第二凹槽，13-底板，14-轴承座，15-滚轮，16-滚珠，17-喷孔。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种可转动式农业灌溉机，包括搅拌装置、移动装置和灌溉装置；所述搅拌装置包括摇杆8、轴承9和搅拌块10；所述轴承9固定设置在箱体1的左侧中间处；所述摇杆8通过轴承9设置在箱体1的左侧，具有转动搅拌块10的作用；所述搅拌块10固定连接在摇杆8的右端，具有搅拌液体的作用；所述移动装置包括第一凹槽11、第二凹槽12、底板13、轴承座14、滚轮15和滚珠16；所述第一凹槽11设置在箱体1的底部，且其形状为圆形；所述第二凹槽12设置在底板13的上面，且其形状为圆形；所述底板13固定设置在箱体1的下方，具有支撑箱体1的作用；所述轴承座14固定设置在底板13的下方，共有四个；所述滚轮15通过轴设置在轴承座14上；所述滚珠16设置在第一凹槽11和第二凹槽12之间，具有转动箱体1的作用；所述灌溉装置包括箱体1、固定架2、喷头3、连接管4、水泵5、抽水管6、进水口7和喷孔17；所述箱体1固定设置在底板13的上方；所述进水口7设置在箱体1的上面左端；所述固定架2固定设置在箱体1的上面左端，具有固定连接管4的作用；所述连接管4固定设置在固定架2上；所述喷头3固定设置在连接管4的右端；所述喷孔17密集设置在喷头3上；所述水泵5固定设置在连接管4的左端，且在箱体1的上方；所述抽水管6上端固定设置在水泵5上，下端穿过箱体1的箱壁固定设置在箱体1的内部。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
