多层家庭蔬菜种植装置的制作方法

本实用新型涉及家用种植领域，尤其涉及多层家庭蔬菜种植装置。

背景技术：

室内种植蔬菜是指在固定容器内填充种植土壤或无土营养液的一种生产蔬菜的方式。家庭室内种植蔬菜具有提高生活情趣，改善室内生态环境、节省经济开支等多种效益。常见的家庭蔬菜种植用方形或长方形种植盘为容器，盘内填充具有一定比例的沙土，并添加植物生长所需的肥料如有机肥、腐殖质、化肥等构成植物生长的基质，将蔬菜植物的种子浅埋于营养土表面，通过适当浇水保湿，在室温下正常生长；也有在种植盘内填充无土栽培液作为基质，植物种子直接种在栽培液上即可正常生长。当蔬菜植物生长到可收获食用阶段时，进行收获食用。为了增加产量，市场上出售简单塑料或金属框架用来放置较多的种植盘以提高产量。由于室内空间和位置的限制，家庭室内生产蔬菜，存在种植面积小，产量少、植物光照不充分而蔬菜生长不良等问题。

技术实现要素：

实用新型的目的：为了提供一种效果更好的多层家庭蔬菜种植装置，具体目的见具体实施部分的多个实质技术效果。

为了达到如上目的，本实用新型采取如下技术方案：

多层家庭蔬菜种植装置， 其特征在于，包含三角形的种植架外框，种植架外框上固定有多个种植盘托架，种植盘托架能放置种植盘，所述种植盘中包含栽培物质，所述栽培物质中种植有植物，种植架外框下方包含万向轮。

本实用新型进一步技术方案在于，所述种植盘托架中包含凹槽，所述种植盘能嵌入种植盘托架的凹槽中。

本实用新型进一步技术方案在于，所述种植架外框中空，其内包含水管，水管在种植架外框的上包含开口，开口伸出管道，管道通向种植盘中。

本实用新型进一步技术方案在于，所述管道连接着水泵，水泵置于种植架外框上。

本实用新型进一步技术方案在于，还包含固定在种植架外框上的灯。

本实用新型进一步技术方案在于，还包含温控系统，所述温控系统包含电加热片，所述电加热片置于种植盘托架上。

本实用新型进一步技术方案在于，所述蔬菜种植盘在种植盘托架内可推拉移动。

采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：（1）增加单位面积的蔬菜产量。（2）整个装置易于批量生产，安装方便。（3）蔬菜植物种植盘可通过推拉移动调节蔬菜受光时间而使得植物得到正常生长。

附图说明

为了进一步说明本实用新型，下面结合附图进一步进行说明：

图1为本实用新型的结构主视图；

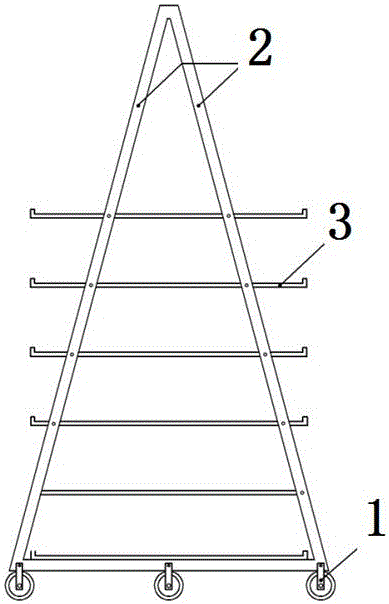

图2为本实用新型的结构侧面示意图；

图3为种植盘的结构示意图；

图4为种植了植物的结构侧面示意图；

1.万向轮；2.种植架外框；3.种植盘托架；4.种植盘；5.栽培物质；6.物质。

具体实施方式

下面结合附图对本实用新型的实施例进行说明，实施例不构成对本实用新型的限制：

多层家庭蔬菜种植装置， 其特征在于，包含三角形的种植架外框，种植架外框上固定有多个种植盘托架，种植盘托架能放置种植盘，所述种植盘中包含栽培物质，所述栽培物质中种植有植物，种植架外框下方包含万向轮。本处的技术方案所起到的实质的技术效果及其实现过程为如下：以安装万向轮的种植盘架为装置的受力结构，由下而上安装多个方形蔬菜种植盘托架，托架上安放种植盘，种植盘在托架上可推拉移动，便于调节光照，种植盘内填充营养土或无土栽培液，保证植物正常生长。本实用新型的有益效果是，（1）增加单位面积的蔬菜产量。（2）整个装置易于批量生产，安装方便。（3）蔬菜植物种植盘可通过推拉移动调节蔬菜受光时间而使得植物得到正常生长。

所述种植盘托架中包含凹槽，所述种植盘能嵌入种植盘托架的凹槽中。本处的技术方案所起到的实质的技术效果及其实现过程为如下：本处的结构能使得种植盘固定稳固。

所述种植架外框中空，其内包含水管，水管在种植架外框的上包含开口，开口伸出管道，管道通向种植盘中。本处的技术方案所起到的实质的技术效果及其实现过程为如下：开创性地将整体的支架、外框架作为水管支撑结构，能够方便注水对植物进行浇灌。所述管道连接着水泵，水泵置于种植架外框上。

还包含固定在种植架外框上的灯。本处的技术方案所起到的实质的技术效果及其实现过程为如下：灯能调整光照程度，调整光合作用。

还包含温控系统，所述温控系统包含电加热片，所述电加热片置于种植盘托架上。本处的技术方案所起到的实质的技术效果及其实现过程为如下：本处的结构还能对植物进行温控，能种植各种植物。

所述蔬菜种植盘在种植盘托架内可推拉移动。

本实用新型提供一种可工厂化批量生产的多层可移动的蔬菜种植装置，多层可推拉蔬菜种植盘为蔬菜生产的基本要件，解决家庭蔬菜立体生产、增加产量和调节蔬菜光照的问题。

蔬菜种植架正面为长方形框架，框架中由下至上安装多层横向蔬菜种植盘托架，供放置蔬菜种植盘，多层蔬菜种植架底部安装万向轮，便于室内移动。蔬菜种植架侧面为A形框架，种植盘托架与框架用螺丝固定，以承载蔬菜种植盘。种植盘托架由四周外立边框和与其连接的内框及内框间平行固定的钢板条构成。种植盘由盘底和侧壁构成，盘内填充混合营养土或无土栽培液，用来种植蔬菜植物。整个装置由种植架、蔬菜种植盘托架和蔬菜种植盘构成，蔬菜种植盘在托架内可推拉移动，调节植物光照时间。

开创性地，以上各个效果独立存在，还能用一套结构完成上述结果的结合。

以上结构实现的技术效果实现清晰，如果不考虑附加的技术方案，本专利名称还可以是一种家庭种植结构。图中未示出部分细节。

需要说明的是，本专利提供的多个方案包含本身的基本方案，相互独立，并不相互制约，但是其也可以在不冲突的情况下相互组合，达到多个效果共同实现。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本领域的技术人员应该了解本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的范围内。
