种植设备的制作方法

本实用新型涉及室内种植领域，尤其涉及一种种植设备。

背景技术：

现有的种植设备，包括支架，支架上围有若干侧板，支架内设有用于种植植物的箱体，箱体上方设有灯盘，所述灯盘底部设有发光体，发光体从上方对种植在箱体内的植物进行光照，帮助植物进行光合作用。但以上结构的种植设备对光能的利用率低，发光体的光线中相当一部分照射到侧板上而无法利用。

技术实现要素：

本实用新型提供一种种植设备，用以解决现有技术中发光体光能利用率低的问题，能利于植物更好地进行光合作用。

本实用新型的技术方案是这样实现的：

一种种植设备，包括用于种植植物的箱体，箱体上方设有灯盘，所述灯盘底部设有发光体，其特征在于：在箱体上方四周用侧板围住，所述侧板还安装有至少一片反光叶片。

上述所述的反光叶片是可调节角度的。

上述所述的反光叶片的两侧是铰接在侧板上。

上述所述的侧板上设有反光膜，反光膜从侧部将所述发光体的光线反射到种植在箱体内的植物上。

上述所述的种植设备还包括支架，支架上安装有若干所述侧板，所述箱体安装在支架内。

上述所述的至少一块所述侧板铰接在支架上。

上述所述的侧板顶部设有若干散热孔。

上述所述的侧板与所述灯盘活动连接，灯盘上设有升降机构以调节灯盘的高度。

上述所述侧板包括主板和从主板两侧折弯的支承板，支承板上开有轴孔，反光叶片两侧设置有转轴，转轴插装在轴孔里面，反光叶片可以绕轴孔转动调整反射角度。

本实用新型所述的种植设备，与现有技术相比，有以下优点：

1)箱体上方设有灯盘，所述灯盘底部设有发光体，在箱体上方四周用侧板围住，所述侧板还安装有至少一片反光叶片，反光叶片将灯盘的发光体发出的光线从侧面反射到种植在箱体上的植物，使植物不单从由上至下垂直吸收光，而且还可以从侧面和底部吸收光线，充分利用光效，促进植物的光合作用。

2)所述反光叶片与侧板之间的纵向角度可调节，能根据箱体内植物的具体情况调节反光叶片至合适的角度，更利于植物生长。

3)通过所述反光膜从侧部将所述发光体的光线反射到种植在箱体内的植物上，使植物的枝叶不单只有顶部受光线照射，枝叶的侧部甚至底部都能照射光线，光能利用更充分，更利于植物进行光合作用；

4)所述至少一块所述侧板铰接在支架上，铰接的侧板与支架之间形成活动门，方便工作人员通过活动门观察所述箱体内的植物并对植物进行照料。

5)所述灯盘上设有升降机构以调节灯盘的高度，能根据不同植物对光线强度的要求调节灯盘高度，亦可根据植物的高度对灯盘高度进行调整，使用方便。

6)所述侧板包括主板和从主板两侧折弯的支承板，支承板上开有轴孔，反光叶片两侧设置有转轴，转轴插装在轴孔里面，反光叶片可以绕轴孔转动调整反射角度。这样结构简单，实施方便，成本低。

附图说明

图1为本实用新型实施例提供的种植设备的结构示意图；

图2为本实用新型实施例提供的种植设备处于打开门状态时的结构示意图；

图3为本实用新型实施例提供的种植设备的工作原理图；

图4为本实用新型实施例优选项的种植设备的侧板的结构示意图；

图5为本实用新型实施例优选项的种植设备的工作原理图；

图6为本实用新型的侧板的立体图；

图7是本实用新型的侧板的分解图。

附图标记：

11-支架 12-侧板 121-主板 122-支撑板

1221-轴孔 13-反光膜 14-活动门 15-散热孔

18-反光叶片 181-转轴 2-箱体 3-灯盘

31-发光体 33-拉绳

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

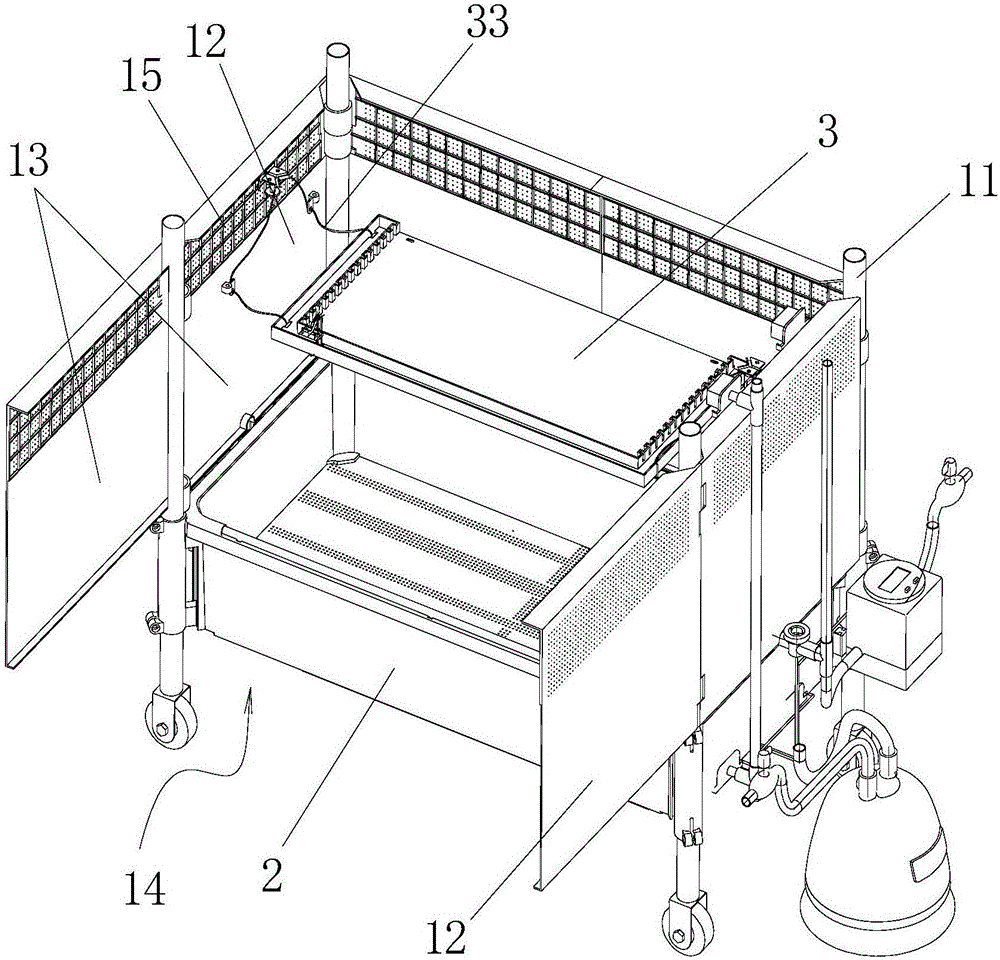

图1为本实施例提供的种植设备的结构示意图；图2为本实施例提供的种植设备处于打开门状态时的结构示意图；图3为本实用新型实施例提供的反光板的工作原理图；图4为本实用新型实施例优选项的种植设备的侧板的结构示意图；图5为本实用新型实施例优选项的种植设备的工作原理图；图6为本实用新型的侧板的立体图；图7是本实用新型的侧板的分解图。

如图1至图3所示，本实施例提供的一种种植设备，包括用于种植植物的箱体2，箱体2上方设有灯盘3，所述灯盘3底部设有发光体31，其中，所述箱体2上方四周用侧板12围住，侧板12且将灯盘3围住，侧板12上设有反光膜13，反光膜13从侧部将所述发光体31的光线反射到种植在箱体2内的植物上。

本实用新型通过所述反光膜13从侧部将所述发光体31的光线反射到种植在箱体2内的植物上，使植物的枝叶不单只有顶部受光线照射，枝叶的侧部甚至底部都能照射光线，光能利用更充分，更利于植物进行光合作用。

上述所述种植设备还包括支架11，支架11上安装有若干所述侧板12，所述箱体2安装在支架11内。

上述至少一块所述侧板12铰接在支架11上。铰接的侧板12与支架11之间形成活动门14，方便工作人员通过活动门4观察所述箱体2内的植物并对植物进行照料。

上述所述侧板12顶部设有若干散热孔15。

上述所述侧板12与所述灯盘3活动连接，灯盘3上设有升降机构以调节灯盘3的高度。能根据不同植物对光线强度的要求调节灯盘3高度，亦可根据植物的高度对灯盘3高度进行调整，使用方便。所述升降机构为设置在灯盘3顶部的若干拉绳33。

如图4至图7所示，作为优选项，上述所述侧板12内壁还铰接有若干可调节角度的反光叶片18。使用者能根据箱体2内植物的具体情况旋转调节反光叶片18与侧板12的角度，使反光叶片18能更好地将所述发光体31反射到植物的枝叶上，更利于植物生长。

所述侧板12包括主板121和从主板121两侧折弯的支承板122，支承板122上开有轴孔1221，反光叶片18两侧设置有转轴181，转轴181插装在轴孔1221里面，反光叶片可以绕轴孔转动调整反射角度。这样结构简单，实施方便，成本低。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
