一种养花鲢鱼用投料装置的制作方法

本实用新型涉及渔业养殖机械技术领域，具体为一种养花鲢鱼用投料装置。

背景技术：

渔业是指捕捞和养殖鱼类及其他水生动物和海藻类等水生植物以取得水产品的社会生产部门，一般分为海洋渔业、淡水渔业，渔业可为人民生活和国家建设提供食品和工业原料，开发和利用水域，采集捕捞与人工养殖各种有经济价值的水生动植物以取得水产品的社会生产部门，是广义农业的重要组成部分。在现代的养鱼行业对鱼的喂料大部分都是采用人工抛洒喂料，费时费力，不仅效率低下，而且喂食效果较差。

技术实现要素：

本实用新型的目的在于提供一种养花鲢鱼用投料装置，以解决上述背景技术中提出的采用人工抛洒喂料，费时费力，不仅效率低下，而且喂食效果较差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种养花鲢鱼用投料装置，包括底座和设置于底座底部左右两侧的滚轮，所述底座的顶部设置有消音罩，所述消音罩的内腔左侧顶部和底部分别设置有电机和控制装置，所述消音罩的内腔底部左侧设置有气泵，所述气泵的右侧设置有喷料管，所述喷料管的右侧贯穿于消音罩的右侧壁，所述喷料管的右侧连接有分散斗，所述喷料管的顶部设置有料管，所述料管的左侧设置有传感器，所述料管的顶部设置有料仓，所述料仓的内腔中设置有旋转轴，所述料仓的内腔右侧设置有轴承，所述旋转轴的左侧贯穿于料仓的左侧壁，且连接于电机的右侧动力输出端，所述旋转轴的右侧连接于轴承的内腔中，所述旋转轴的顶部和底部均设置有搅拌叶，所述料仓的底部设置有电磁控制阀，所述电磁控制阀位于料管的内腔中，所述控制装置分别与传感器、电机、气泵和电磁控制阀电性连接。

优选的，所述底座的内腔中开有储存室，所述底座的表面左侧设置有铰链，所述铰链的右侧连接有开门，所述开门上设置有把手。

优选的，所述消音罩包括吸音板，所述吸音板的底部设置有波峰海绵层，所述波峰海绵层的底部设置有镀锌穿孔板。

优选的，所述料仓、料管和喷料管的内壁均设置有防菌层。

优选的，所述分散斗的内腔中开有分散通孔。

与现有技术相比，本实用新型的有益效果是：该实用新型设置的电机、搅拌轴和搅拌叶用于在下料过程中，由于鱼料太多造成的粘结堵塞，将其搅拌开，还具有对鱼料进行混料的作用，电磁控制阀用于控制下料过程，感应器用于感应是否下料，气泵将流入喷料管中的鱼料通过分散斗均匀分散的喷出去，控制装置上设置有时间控制模块，当一定时间间隔后，控制装置就会控制电磁控制阀打开进行下料，气泵进行喷料，当感应器感应到不下料时，控制装置控制电机进行搅拌，储存室用于储存鱼料和用具，滚轮可以让使用者使用起来方便，该实用新型具有结构简单，使用方便，投料效率高，喷料均匀，节省人力资源和劳动时间的优点。

附图说明

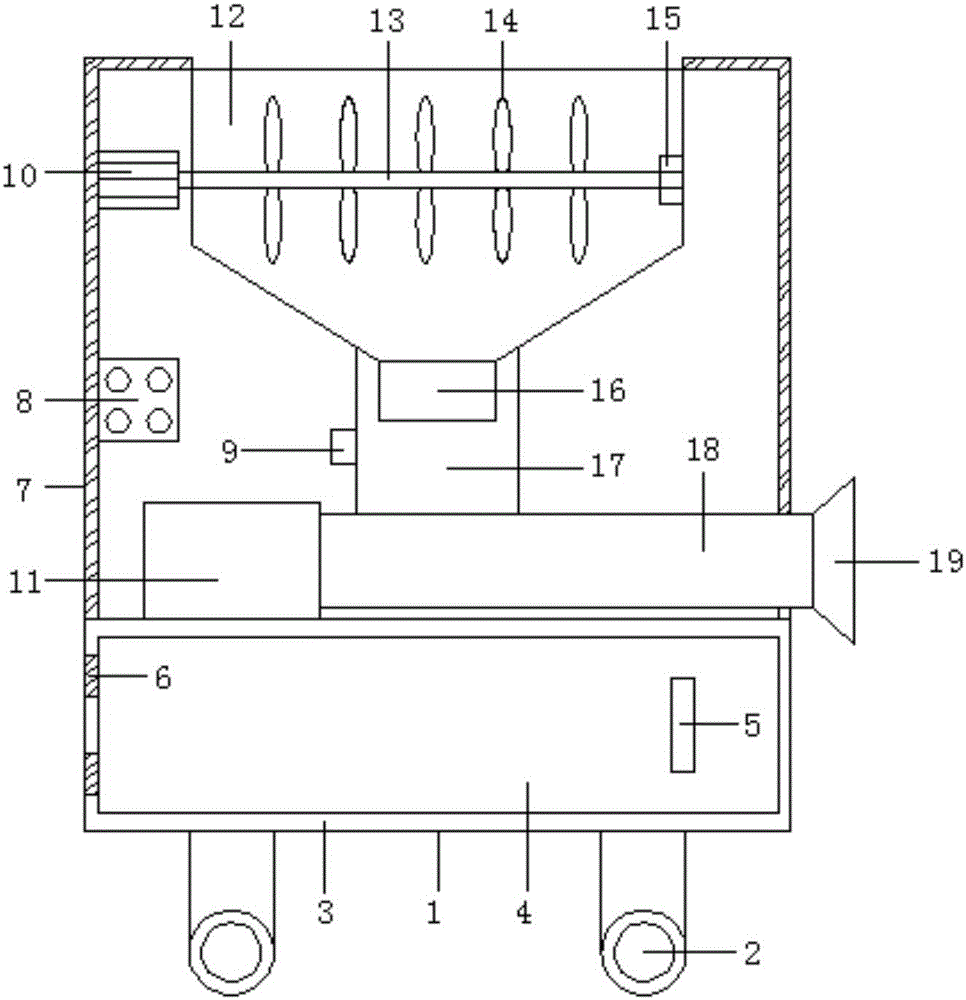

图1为本实用新型结构示意图；

图2为本实用新型消音罩结构示意图。

图中：1底座、2滚轮、3储存室、4开门、5把手、6铰链、7消音罩、71吸音板、72波峰海绵层、73镀锌穿孔板、8控制装置、9传感器、10电机、11气泵、12料仓、13旋转轴、14搅拌叶、15轴承、16电磁控制阀、17料管、18喷料管、19分散斗。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种养花鲢鱼用投料装置，包括底座1和设置于底座1底部左右两侧的滚轮2，所述底座1的顶部设置有消音罩7，所述消音罩7的内腔左侧顶部和底部分别设置有电机10和控制装置8，所述消音罩7的内腔底部左侧设置有气泵11，所述气泵11的右侧设置有喷料管18，所述喷料管18的右侧贯穿于消音罩7的右侧壁，所述喷料管18的右侧连接有分散斗19，所述喷料管18的顶部设置有料管17，所述料管17的左侧设置有传感器9，所述料管17的顶部设置有料仓12，所述料仓12的内腔中设置有旋转轴13，所述料仓12的内腔右侧设置有轴承15，所述旋转轴13的左侧贯穿于料仓12的左侧壁，且连接于电机10的右侧动力输出端，所述旋转轴13的右侧连接于轴承15的内腔中，所述旋转轴13的顶部和底部均设置有搅拌叶14，所述料仓12的底部设置有电磁控制阀16，所述电磁控制阀16位于料管17的内腔中，所述控制装置8分别与传感器9、电机10、气泵11和电磁控制阀16电性连接。

其中，所述底座1的内腔中开有储存室3，所述底座1的表面左侧设置有铰链6，所述铰链6的右侧连接有开门4，所述开门4上设置有把手5，储存室3用于储存饲料和用具，所述消音罩7包括吸音板71，所述吸音板71的底部设置有波峰海绵层72，所述波峰海绵层72的底部设置有镀锌穿孔板73，吸音板71具有吸音、环保、阻燃、隔热、保温、防潮、防霉变等优点，波峰海绵层72具有独特的吸音隔热效果，镀锌穿孔板73具有吸声效果好，防冲击能力强等特点，所述料仓12、料管17和喷料管18的内壁均设置有防菌层，防止了细菌的滋生，保证了投料过程的安全卫生，所述分散斗19的内腔中开有分散通孔，让投料更分散均匀。

工作原理：设置的电机10、搅拌轴13和搅拌叶14用于在下料过程中，由于鱼料太多造成的粘结堵塞，将其搅拌开，还具有对鱼料进行混料的作用，电磁控制阀16用于控制下料过程，感应器9用于感应是否下料，气泵11将流入喷料管18中的鱼料通过分散斗19均匀分散的喷出去，控制装置8上设置有时间控制模块，当一定时间间隔后，控制装置8就会控制电磁控制阀打开进行下料，气泵11进行喷料，当传感器9感应到不下料时，控制装置8控制电机10进行搅拌，储存室3用于储存鱼料和用具，滚轮2可以让使用者使用起来方便，该实用新型具有结构简单，使用方便，投料效率高，喷料均匀，节省人力资源和劳动时间的优点。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
