一种仔猪养殖舍的清洁消毒系统的制作方法

本实用新型涉及农业养殖领域，尤其是一种仔猪养殖舍的清洁消毒系统。

背景技术：

母猪刚产下的猪苗需要吃奶，因此猪苗和母猪需要生活在一个养殖舍内，当猪苗断奶之后，猪苗就长成仔猪，由于仔猪的免疫力和抵抗力相对较弱，因此猪仔容易受生活环境(比如养猪舍的清洁程度和养猪舍的温度)的影响出现疾病疫情的情况，尤其是夏天，疾病的高发期，并且疾病的传播速度很快，现在一般的中小型养殖户都是通过人工喷水的方式对养猪舍进行清洁或者为仔猪洗澡或者对养殖区域降温，通过人工对养殖舍进行消毒；大型的养殖户是在养殖区域安装喷淋系统，对养殖舍进行冲水清洁或者冲水降温，这都需要人工感觉到养殖区域温度过高，然后人工再打开喷淋系统对养殖区域降温，现在的养殖户大都采用人工喷洒消毒液对养殖舍进行消毒，使得养猪舍的清洁和消毒工作会浪费大量的人力，有少数养殖户在养殖区域单独设计消毒装置，并且单独设计消毒装置排列管道的成本高，使得养猪的成本攀升。

技术实现要素：

针对现有技术中的上述问题，本实用新型提出了一种仔猪养殖舍的清洁消毒系统，本实用新型解决了现有的养殖舍的清洁和消毒工作会浪费大量的人力物力，养猪成本高等技术问题。

本实用新型的技术方案为：一种仔猪养殖舍的清洁消毒系统，包括底座和围栏，所述围栏固定在底座上，所述底座上固定有第一分栏和第二分栏，所述第一分栏和第二分栏分别固定在围栏的前、后侧壁上，第一分栏靠近围栏的左侧壁，第二分栏靠近围栏的右侧壁；所述第一分栏和左侧壁之间、第二分栏和右侧壁之间分别形成消毒区，所述消毒区通过隔栏分隔成多个消毒分区，所述隔栏均与第一分栏垂直，所述第一分栏和第二分栏上设置多个与消毒对应的进口；所述底座上设置两个粪槽，且两个粪槽分别位于围栏左侧壁或右侧壁的正下方；所述围栏的上方设置有管道，所述管道的进口通过连接管分别于储水箱和储液箱连接，所述管道上设置有第一支管、第二支管和第三支管，第一支管和第三支管位于消毒区的正上方，所述第二支管位于第一支管和第三支管之间，所述第一支管和第三支管上设置多个喷头，所述第二支管上设置旋转喷头，所述连接管上安装有转换阀，转换阀处安装有转换控制器，所述第二支管上设置有温度传感器和摄像头，所述温度传感器、摄像头和转换控制器分别与终端连接，所述温度传感器中设置有第一无线发射模块，所述终端中设置第二无线发射模块。

进一步地，所述消毒区中设置若干条沟槽，每条沟槽位于每个隔栏的正下方，所述沟槽靠近第一分栏或者第三分栏的一端的位置高于沟槽的另一端。

与现有技术相比，本实用新型的有益效果是：

①本实用新型通过将养殖舍的清洁系统和消毒系统进行集成，节约了单独设置消毒系统的成本，并且通过设置转换控制器、温度传感器、终端和摄像头，使得可以实现养殖舍的自动清洁、定期消毒和根据检测到的温度可以自动喷淋实现养殖舍的自动降温，使得养殖舍清洁和消毒工作达到较高的自动化目的，使得节省了大量的人力和物力，并且保证了仔猪良好的生长环境，能够有效的防止仔猪的疾病疫情。

②本实用新型通过在养殖舍中设置单独的消毒区，并且在消毒区中设置消毒分区，使得每只仔猪能够在一个消毒分区内，然后使得可以对每只仔猪进行洗澡，相比人工给仔猪洗澡，更加方便、快速以及节省人力。当需要对养殖舍进行消毒时，养殖户可以在终端上发送信号到转换控制器上，转换控制器控制转换阀，使得管道与储液箱连通，喷头喷洒消毒液对养殖舍进行消毒，代替了人工来消毒，使得节省大量的劳力。

③本实用新型中通过将粪槽设置在消毒区中，还可以使得仔猪能够在消毒区中进行排便，使得养殖舍的环境良好，可以防止仔猪被粪便中的细菌感染，并且，夏天的时候，可以让仔猪在消毒区睡觉，防止仔猪的数量过多，温度过高，细菌滋生快或者未发现的疾病快速传染，避免造成巨大的经济损失。

附图说明

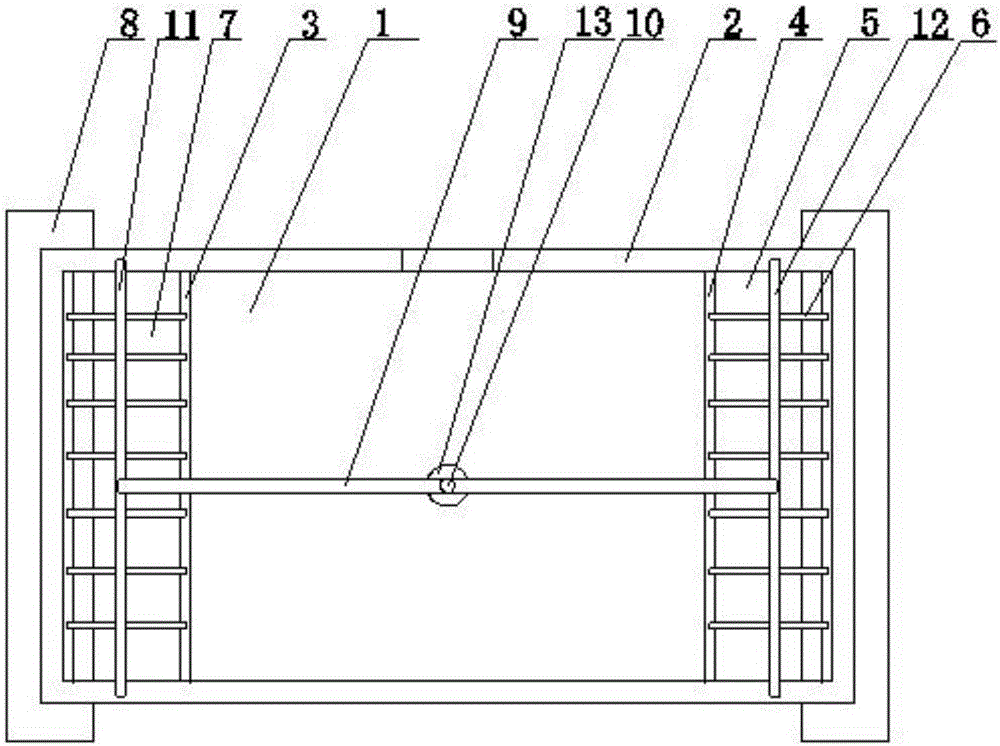

图1为本实用新型的结构示意图。

图2为控制部分的连接图。

具体实施方式

下面结合附图及实施例对本实用新型中的技术方案进一步说明。

参照附图1、2，本实用新型包括底座1和围栏2，围栏2固定在底座1上，底座1上固定有第一分栏3和第二分栏4，第一分栏3和第二分栏4分别固定在围栏2的前、后侧壁上，第一分栏3靠近围栏2的左侧壁，第二分栏4靠近围栏2的右侧壁；第一分栏3和左侧壁之间、第二分栏4和右侧壁之间分别形成消毒区5，消毒区5通过隔栏6分隔成多个消毒分区7，隔栏6均与第一分栏3垂直，第一分栏3和第二分栏4上设置多个与消毒对应的进口(图中未示出)；底座1上设置两个粪槽8，且两个粪槽8分别位于围栏2左侧壁或右侧壁的正下方，每个消毒分区7用于容纳一只仔猪，仔猪可以在消毒分区7进行排便和洗澡、消毒和睡觉，使得保证了仔猪的良好干净的生长环境，使得仔猪洗澡和消毒都更加方便，并且能够保证每个仔猪都被洗澡和消毒到；围栏2的上方设置有管道9，管道9的进口通过连接管10分别于储水箱(图中未示画出)和储液箱(图中未示画出)连接，管道9上设置有第一支管11、第二支管(图中未示出)和第三支管12，第一支管11和第三支管12位于消毒区5的正上方，第二支管位于第一支管11和第三支管12之间，第一支管11和第三支管12上设置多个喷头(图中未示出)；每个喷头对准一个消毒分区7，在清洁和消毒养殖舍时，能够对消毒区5的所有区域进行清洁和消毒，在对仔猪洗澡和消毒时，能够保证对每个仔猪洗澡和准确消毒；第二支管上设置旋转喷头13，旋转喷头13能够将养殖舍的其他区域进行清洁和消毒，连接管10上安装有转换阀，转换阀处安装有转换控制器，第二支管上设置有温度传感器和摄像头，温度传感器、摄像头和转换控制器分别与终端连接，温度传感器中设置有第一无线发射模块，终端中设置第二无线发射模块。

消毒区5中设置若干条沟槽(图中未示出)，每条沟槽位于每个隔栏6的正下方，沟槽靠近第一分栏3或者第三分栏的一端的位置高于沟槽的另一端，沟槽与粪槽8连接，这样使得清洗养殖舍的水能够及时排出，还可以将粪槽8清洗。

本实用新型的原理：本实用新型中设置终端，终端为计算机或者手机，温度传感器用于检测养殖舍的温度，温度传感器上的第一无线发射模块将检测到的温度数据传输到计算机或者手机上，计算机或者手机将检测到的温度数据与在计算机或者手机中设定的温度进行对比，如果检测的温度高于设定的温度，计算机或者手机对转换控制器发送信号，使得转换控制器控制转换阀门，使得管道9与储水箱连通，喷头和旋转喷头13进行喷水对养殖舍进行降温，温度传感器持续监测养殖舍的温度，再将检测到的温度数据传输到计算机上或者手机进行对比，当检测到的温度低于设定的温度，计算机或者手机对转换控制器发出信号，转换控制器控制转换阀门将管道9和储水箱截断停止喷淋；本实用新型中通过摄像头对养殖中的情况进行观察，当养殖户发现养殖舍中粪便和垃圾较多时，养殖户可以在计算机或者手机中发出控制信号，喷头开始喷水对养殖舍进行清洁，当清洁完毕之后，用户直接可以通过计算机或者手机发送信号，使得停止清洁；使得养殖户不用去养殖舍就可以对养殖舍进行清洁，养殖户也可以通过计算机或者手机发送信号，使得对养殖舍进行定期消毒。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
