一种小型节能农业多效除虫机的制作方法

本实用新型属于除虫机技术领域，具体涉及一种小型节能农业多效除虫机。

背景技术：

农作物是人们生存的必需品，也因此，从古至今，人们一直在发明和创造各种能够提高农作物品质及产量的方法，在人们种植农作物的同时，遭遇了各种妨碍农作物生长的难题，其中之一就是农业害虫的存在。随着农业的迅速发展，产生了很多解决农业害虫的有效方法，使得农作物的产量大大提升。除虫机既可以用于农业害虫的防治，还可以用于去除城市卫生害虫。但现有的除虫机在进行除虫前需要工作人员按照各种杀虫剂的使用说明来进行与水的有效比例结合，往往需要一个很繁杂的过程，并且常常会杀虫剂与水混合不均与，导致有的药性杀虫强，有的杀不死害虫，每次混合的比例不尽相同，且进行除虫时大部分的过程是通过人工来完成的，耗费了大量人力物力；现有的除虫机只能装一些杀虫液，导致一次可消灭的虫的数量较少，不能进行多次且大范围的使用，且使用不方便；现有的除虫机只能供白天使用，一些在夜晚出没的农业害虫仍然无法消灭。

为此，我们提出一种小型节能农业多效除虫机。

技术实现要素：

本实用新型的目的在于提供一种小型节能农业多效除虫机，以解决上述背景技术中提出的杀虫剂比例混合不均，人力耗费过多和无法杀灭夜晚出没的害虫的问题。

为实现上述目的，本实用新型提供如下技术方案：一种小型节能农业多效除虫机，包括机架和机壳，所述机架底部设置有万向自锁轮，且机架上设有推车头，所述机架右上方设置有第二水泵，所述第二水泵上设置有喷管，所述喷管与第二水泵通过水管连接，所述喷管上设置有喷头，所述机壳安装在机架的正上方，且机壳内侧底部设置有底箱，所述底箱内部中间位置设置有电机，且底箱内部靠近推车头的位置处设有第一水泵，所述第一水泵上设置有进水口连接至机壳外表面，且第一水泵与电机的中间位置处设有中央控制处理装置，所述电机、第一水泵和第二水泵均与中央控制处理装置电性连接，所述底箱内部靠近第二水泵的位置处设置有蓄电池，所述中央控制处理装置、电机、第一水泵和第二水泵均与蓄电池电性连接，且底箱的上方设置有贮液箱，所述贮液箱的内侧底部设置有搅拌器，且搅拌器与电机通过转子传动连接，所述贮液箱内设有塑料管，所述塑料管上设置有传感器，所述贮液箱内设置有过滤分解器，且贮液箱内侧底部设置有输水口，所述输水口与第一水泵通过水管连接，所述贮液箱内部右侧设置有吸液口，所述吸液口与第二水泵通过水管连接，所述贮液箱内部右上方设置有加液口，所述机壳外表面设置有控制面板，所述蓄电池和中央控制处理装置均与控制面板电性连接，且机壳的右上方设置有加液斗，所述加液口通过水管连接至加液斗，所述机壳顶部设置有太阳能电池板，且机壳的顶部靠近太阳能电池板的位置处设有灯架，所述太阳能电池板与蓄电池电性连接，所述灯架上设置有引虫灯，所述引虫灯的正下方设置有电网，所述引虫灯、电网均与蓄电池电性连接，所述引虫灯、电网均与中央控制处理装置电性连接，所述电网的下方设置有置虫室。

优选的，所述喷头共设置有五个，且五个喷头均匀安装在喷管上。

优选的，所述搅拌器上由转轴、转板和底板组成，所述转轴安装在底板上，所述底板上设置有转板。

优选的，所述转板共设置有六个，且六个转板均匀安装在在底板上。

优选的，所述置虫室为可抽拉凹槽型结构。

与现有技术相比，本实用新型的有益效果是：该小型节能农业高效除虫机占地面积小，使用范围广，除虫效率高，结构科学合理，太阳能电池板提供机器使用的电力，节约了大量因工作用电所消耗的成本；传感器可以让每次贮液箱中的水量保持一致，从而可以让杀虫剂每次放入的量一致，让杀虫液比例控制的更加精准；搅拌器可以让贮液箱中杀虫剂和定量的水充分搅匀，使喷洒的药液具有更加有效的除虫效果；一排喷头的设计可以让喷洒药液除虫的范围更加宽广；引虫灯在晚上可以吸引害虫，当害虫靠近时被电网电死，有效的消灭了只在夜晚出没的害虫。

附图说明

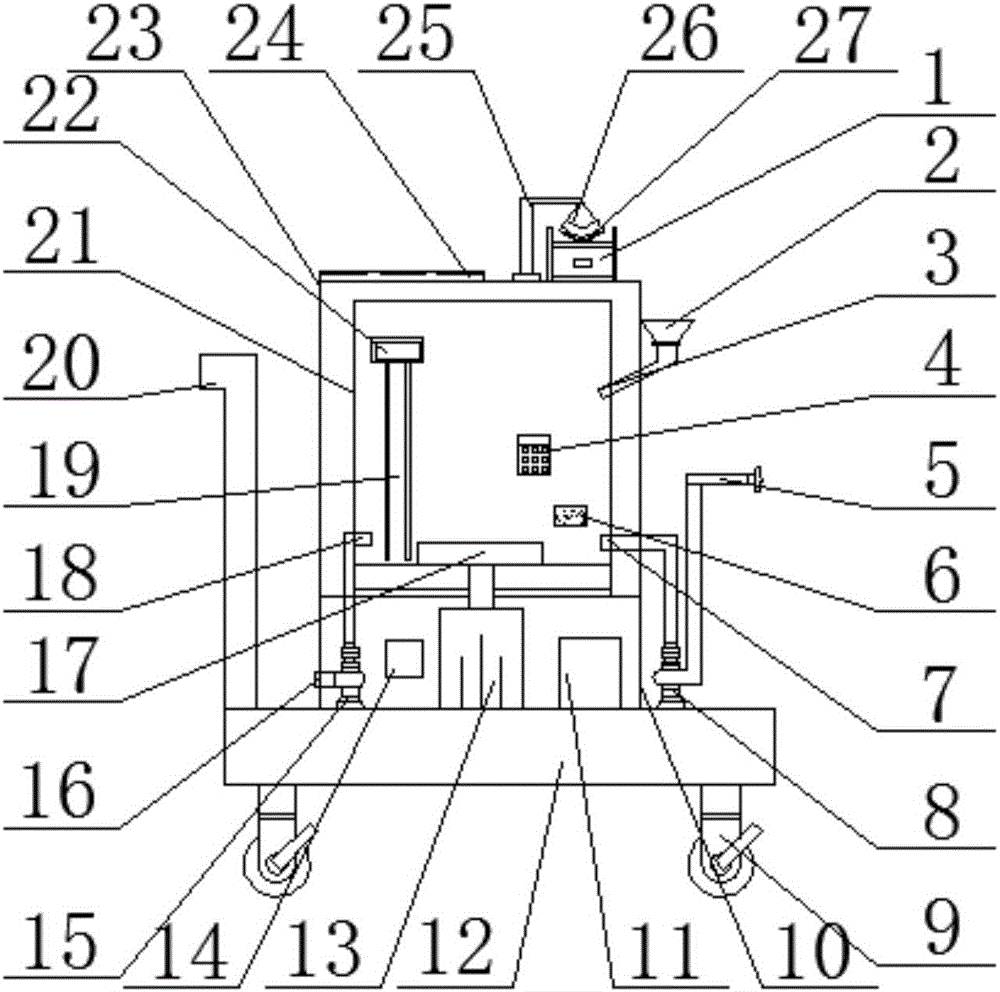

图1为本实用新型的结构示意图；

图2为本实用新型的俯视图；

图3为本实用新型的搅拌器的结构示意图；

图中：1-置虫室、2-加液斗、3-加液口、4-控制面板、5-喷头、6-过滤分解器、7-吸液口、8-第二水泵、9-万向自锁轮、10-底箱、11-蓄电池、12-机架、13-电机、14-中央控制处理装置、15-第一水泵、16-进水口、17-搅拌器、171-转轴、172-转板、173-底板、18-输水口、19-塑料管、20-推车头、21-贮液箱、22-传感器、23-机壳、24-太阳能电池板、25-灯架、26-引虫灯、27-电网、28-喷管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，本实用新型提供一种技术方案：一种小型节能农业多效除虫机，包括机架12和机壳23，机架12底部设置有万向自锁轮9，万向自锁轮可以让除虫机更方便的移动。且机架12上设有推车头20，机架12右上方设置有第二水泵8，第二水泵8上设置有喷管28，喷管28与第二水泵8通过水管连接，喷管28上设置有喷头5，机壳23安装在机架12的正上方，且机壳23内侧底部设置有底箱10，底箱10内部中间位置设置有电机13，且底箱10内部靠近推车头20的位置处设有第一水泵15，第一水泵15上设置有进水口16连接至机壳23外表面，且第一水泵15与电机13的中间位置处设有中央控制处理装置14，电机13、第一水泵15和第二水泵8均与中央控制处理装置14电性连接，底箱10内部靠近第二水泵8的位置处设置有蓄电池11，中央控制处理装置14、电机13、第一水泵15和第二水泵8均与蓄电池11电性连接，且底箱10的上方设置有贮液箱21，贮液箱21的内侧底部设置有搅拌器17，搅拌器可以让贮液箱里的水和杀虫液充分混合均匀。且搅拌器17与电机13通过转子传动连接，贮液箱21内设有塑料管19，塑料管19上设置有传感器22，传感器利用水位的压力来检测水位，用一根塑料管连到洗衣桶的底部，放水时水进入塑料管压缩管中空气，水位越高，管中空气的压力越大，达到一定量时就可以发出信号给中央控制处理装置。从而控制贮液箱每次放入的水是等量的。贮液箱21内设置有过滤分解器6，过滤分解器可以将贮液箱中的各种杂质过滤分解，从而不会堵塞喷管及喷头。且贮液箱21内侧底部设置有输水口18，输水口18与第一水泵15通过水管连接，贮液箱21内部右侧设置有吸液口7，吸液口7与第二水泵8通过水管连接，贮液箱21内部右上方设置有加液口3，机壳23外表面设置有控制面板4，蓄电池11和中央控制处理装置14均与控制面板4电性连接，且机壳23的右上方设置有加液斗2，加液口3通过水管连接至加液斗2，机壳23顶部设置有太阳能电池板24，太阳能电池板节约了用电消耗的大量成本。且机壳23的顶部靠近太阳能电池板24的位置处设有灯架25，太阳能电池板24与蓄电池11电性连接，灯架25上设置有引虫灯26，引虫灯可以把夜晚出现的虫都吸引过来。引虫灯26的正下方设置有电网27，电网可以把被引虫灯吸引过来的虫电死。引虫灯26、电网27均与蓄电池11电性连接，引虫灯26、电网27均与中央控制处理装置14电性连接，电网27的下方设置有置虫室1，置虫室装被电网电死的虫，省的虫的尸体乱飘不好收拾清理。

喷头5共设置有五个，且五个喷头5均匀安装在喷管28上。搅拌器17上由转轴171、转板172和底板173组成，转轴171安装在底板173上，底板173上设置有转板172。转板172共设置有六个，转板设置的六个可以在搅拌器整体旋转时更方便的带动贮液箱中的液体旋转，充分混合搅匀。且六个转板172均匀安装在在底板173上。置虫室1为可抽拉凹槽型结构，当堆积了一定的虫的尸体时，可以很方便的清理。

本实用新型的工作原理及使用流程：该实用新型安装好过后，由太阳能电池板24提供的电力储存在蓄电池11里，打开控制面板4，通过中央控制处理装置14来操控，中央控制处理装置14控制第一水泵15将水由进水口16放入贮液箱21，通过传感器22控制放入水的等量，根据等量的水从加液斗2放入一定的杀虫液，经加液口3流入贮液箱21，由中央控制处理装置14操控电机13带动搅拌器17运行的情况下，将杀虫液和等量的水充分混匀，再通过吸液管7将混匀的杀虫液经由中央控制处理装置14操控第二水泵8将水运送到喷管28，由喷头5喷洒，使用完毕后，打开控制面板4，通过中央控制处理装置14关闭不需要运行的程序，夜晚时，通过中央控制处理装置14打开引虫灯26和电网27，由引虫灯26吸引在晚上出没的害虫，再经由电网27把害虫电死，电死的虫尸在置虫室1，堆到一定程度后清理。
