一种手推式太阳能农药喷洒车的制作方法

本实用新型涉及一种农药喷洒技术领域，具体是一种手推式太阳能农药喷洒车。

背景技术：

在农业生产中，为了防治虫害，需要对农作物进行喷水、喷药和喷洒营养液，把稀释后的药物喷洒在农作物茎叶上，才能达到较好的喷洒效果；农药可以用来杀灭昆虫、真菌和其他危害作物生长的生物；以往农药喷洒多为人背着喷雾器喷洒，不仅有害身体健康，而且喷洒效率低；农药喷洒机的出现解决了体力劳动强度大的难题，但是现在的农药喷洒机存在喷洒不均匀，移动不方便等缺点。

技术实现要素：

本实用新型的目的在于提供一种手推式太阳能农药喷洒车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种手推式太阳能农药喷洒车，包括车架、太阳能装置、搅拌装置和喷洒装置；所述车架包括车座、滚轮和推把；所述车座上端固定设置有支架、药水箱和水泵；所述四个滚轮前后对称焊接在车座下端；所述控制开关固定设置在推把上，且通过导线分别与太阳能电池板和水泵电连接；所述太阳能装置包括支架、螺纹丝杆、旋转圆盘和太阳能电池板；所述支架固定设置在底座上端；所述上下两个螺母固定设置在支架上，且与螺纹丝杆通过螺纹连接；所述螺纹丝杆穿过螺母且与螺母螺纹连接；所述蓄电池固定设置在车座上端，且通过导线分别与控制开关、太阳能电池板和水泵电连接；所述搅拌装置包括摇杆、进液漏斗、药水箱、传动齿轮组和搅拌叶片；所述药水箱固定设置在车座上；所述转动齿轮固定设置在药水箱侧壁上；所述摇杆通过连杆与转动齿轮固定连接；所述传动齿轮组固定设置在车座下端；所述搅拌齿轮固定设置在车座下端；所述搅拌叶片设置在药水箱下端，且通过转轴与搅拌齿轮连接；所述进液漏斗固定设置在药水箱上端；所述过滤网可拆卸设置在进液漏斗下底面；所述喷洒装置包括水泵、支柱、水管和喷头；所述水泵固定设置在车座上，且通过水管与药水箱连接；所述支柱固定设置在车座上端，且上端设置有固定喷头的紧固夹套；所述水管一端通过水泵与药水箱连接，且另一端与喷头螺纹连接；所述喷头设置在支柱上的紧固夹套上，且与水管螺纹连接。

作为本实用新型进一步的方案：所述推把左上端包设有带有花纹的防滑套。

作为本实用新型进一步的方案：所述螺纹丝杆上固定设置有旋转圆盘和太阳能电池板。

作为本实用新型进一步的方案：所述进液漏斗下底面可拆卸设置有过滤网。

作为本实用新型再进一步的方案：所述转动齿轮与搅拌齿轮之间设置有传动齿轮组。

与现有技术相比，本实用新型的有益效果是：

本实用新型手推式太阳能农药喷洒车装置，通过在螺纹丝杆上设置有旋转圆盘，能够将太阳能电池板进行升起或回落；通过设置太阳能电池板，能够节约能源和降低喷洒成本；通过在进液漏斗下底面设置过滤网，能够过滤掉水中杂志；摇杆带动搅拌叶片转动装置的设置，能够使得药水混合更加均匀；本实用新型手推式太阳能农药喷洒车装置具有操作简单、节约能源、降低劳动强度和喷洒效率高等优点。

附图说明

图1为手推式太阳能农药喷洒车的结构示意图。

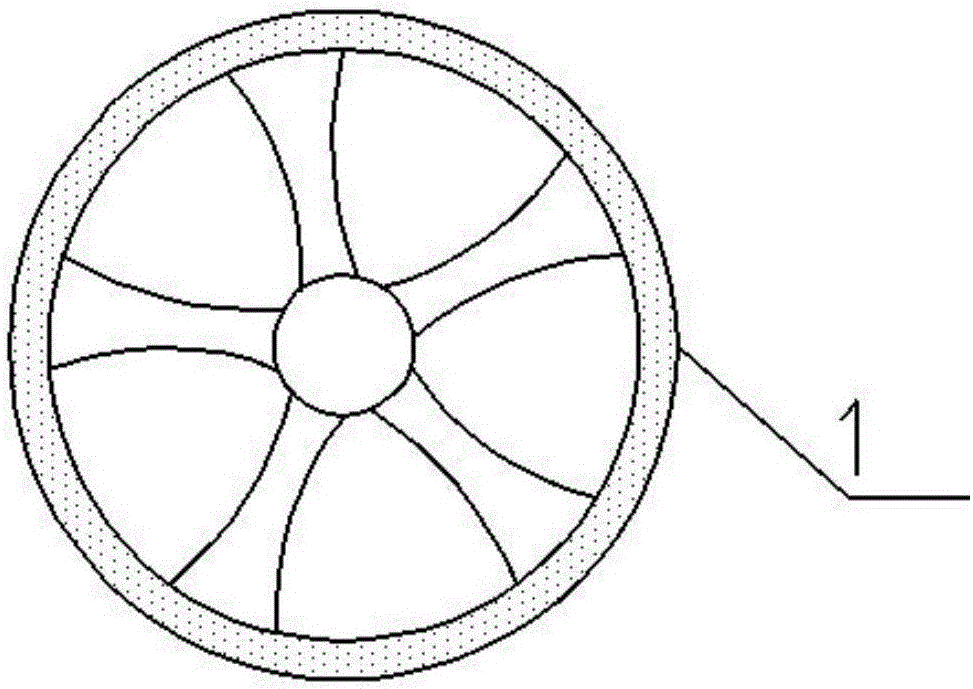

图2为手推式太阳能农药喷洒车中旋转圆盘的结构示意图。

图中：1-车座，2-滚轮，3-支架，4-螺母，5-螺纹丝杆，6-推把，7-控制开关，8-旋转圆盘，9-太阳能电池板，10-摇杆，11-转动齿轮，12-进液漏斗，13-过滤网，14-药水箱，15-蓄电池，16-链带，17-传动齿轮组，18-搅拌齿轮，19-搅拌叶片，20-水泵，21-支柱，22-水管，23-喷头。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种手推式太阳能农药喷洒车，包括车架、太阳能装置、搅拌装置和喷洒装置；所述车架包括车座1、滚轮2和推把6；所述车座1上端固定设置有支架3、药水箱14和水泵20；所述四个滚轮2前后对称焊接在车座1下端；所述控制开关7固定设置在推把6上，且通过导线分别与太阳能电池板9和水泵20电连接；所述推把6固定设置在底座上，且左上端外部包设有带有花纹的防滑套；所述太阳能装置包括支架3、螺纹丝杆5、旋转圆盘8和太阳能电池板9；所述支架3固定设置在底座上端；所述上下两个螺母4固定设置在支架3上，且与螺纹丝杆5通过螺纹连接，具有稳固作用；所述螺纹丝杆5穿过螺母4且与螺母4螺纹连接；所述旋转圆盘8固定设置在螺纹丝杆5上，且通过转动旋转圆盘8，能够带动螺纹丝杆5进行旋转，将太阳能电池板9升起或回落；所述喷洒完毕后通过转动旋转圆盘8能够将螺纹丝杆5回落到支架3内，便于存放；所述蓄电池15固定设置在车座1上端，且通过导线分别与控制开关7、太阳能电池板9和水泵20电连接；所述蓄电池15能够为水泵20提供电能；所述太阳能电池板9固定设置在螺纹丝杆5上端，且能够将太阳能转化成电能储存在蓄电池15中；所述搅拌装置包括摇杆10、进液漏斗12、药水箱14、传动齿轮组17和搅拌叶片19；所述药水箱14固定设置在车座1上；所述转动齿轮11固定设置在药水箱14侧壁上，且通过链带16与传动齿轮组17连接；所述摇杆10通过连杆与转动齿轮11固定连接；所述传动齿轮组17固定设置在车座1下端；所述搅拌齿轮18固定设置在车座1下端，且通过链带16与传动齿轮组17连接；所述搅拌叶片19设置在药水箱14下端，且通过转轴与搅拌齿轮18连接；所述进行喷洒前，当药物和水加入药水箱14后，转动摇杆10通过链带16能够带动搅拌叶片19转动，使得药水充分均匀混合；所述进液漏斗12固定设置在药水箱14上端；所述过滤网13可拆卸设置在进液漏斗12下底面，且具有过滤杂质的作用；所述当过滤网13损坏时可直接拆卸进行更换，无需更换进液漏斗12，节约了成本；所述喷洒装置包括水泵20、支柱21、水管22和喷头23；所述水泵20固定设置在车座1上，且通过水管22与药水箱14连接；所述支柱21固定设置在车座1上端，且上端设置有固定喷头23的紧固夹套；所述水管22一端通过水泵20与药水箱14连接，且另一端与喷头23螺纹连接；所述喷头23设置在支柱21上的紧固夹套上，且与水管22螺纹连接；所述喷头23能够将水泵20泵入的药水雾化喷射出。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
