一种压力式灌溉灌水器的制作方法

本实用新型涉及一种压力式灌溉灌水器，适用于实现农作物的点对点灌溉。

背景技术：

在节水灌溉技术中，滴灌具有节水、增产、高效等显著优势，广泛应用于果树、蔬菜、花卉、药材等作物生产中。灌水器是滴灌系统的核心部件，其性能优劣对整个滴灌系统的推广应用和使用效果起着决定性的作用。其中，灌水器堵塞是滴灌技术发展所面临的最大难题，它不仅影响灌水均匀度、增加维护成本，甚至影响滴灌系统使用寿命，目前国产灌水器仍然性能较差，压力补偿范围窄，水力性能不稳定，抗堵塞性能差。

技术实现要素：

针对上述现有技术中存在的问题与缺陷，本实用新型的目的在于提供一种简单好用，性能优越的压力式灌溉灌水器。

实现上述实用新型目的所采用的技术方案是：一种压力式灌溉灌水器，包括壳体和外盖两部组成，所述的外盖贴在壳体的反面，所述外盖上设有进水槽；所述壳体的反面与进水槽对应处设有圆形蓄水槽；所述圆形蓄水槽的底部为凹型；所述壳体的正面设有流道进水口、矩形流道、齿牙、矩形滴灌槽、滴灌进水口、流道出水口；所述流道进水口和滴灌进水口之间设有流水通道；所述蓄水槽内放置有垫片。所述外盖上设有叶片，壳体的反面与叶片 对应处设有卡槽。所述壳体的反面设有修饰槽。

通过水流动所代来的压力来使水流在滴灌器里面流动，最终使水流缓慢的流出，达到滴灌的目的。

本实用新型的一种压力式灌溉灌水器，适用于旱区农业节水灌溉与普通地区农业的节水，该压力式灌溉灌水器由流道进水口、矩形流道、齿牙、矩形滴灌槽、滴灌进水口、流道出水口、蓄水槽、卡槽、修饰槽、进水槽、叶片、垫片等12部分。水流从进水槽时，过滤掉一部分泥沙，然后水经过蓄水槽，通过挤压垫片，抵消一部分压力，通过流道进水口到达矩形流道，而后由流道上的齿牙的交错来过滤剩余的泥沙，当水再次进入蓄水槽时，水已经干净了，而且没有很大的压力，可以平缓的流到矩形滴灌槽，实现滴灌。

本实用新型的压力式灌溉灌水器与现有技术相比较，具有以下优点：

该压力式灌溉灌水器不仅具有过滤泥沙的效果，还可以使水流在滴灌器减缓压力，实现水流平缓的流出，实现滴灌；结构简单，功能强大，便于推广。

附图说明：

图1本实用新型一种压力式灌溉灌水器的灌水器的正面结构图；

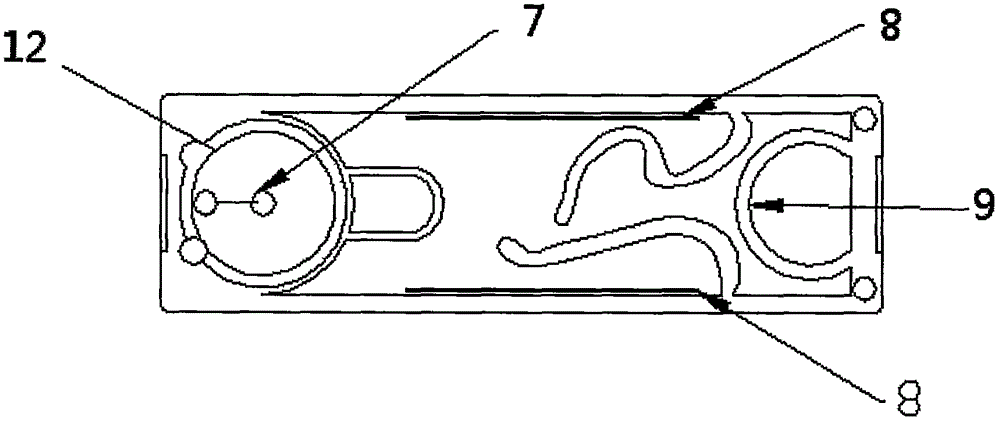

图2本实用新型一种压力式滴灌灌水器的灌水器的内部结构图；

图3本实用新型一种压力式滴灌灌水器的外盖。

图中件号说明：1流道进水口、2矩形流道、3齿牙、4矩形滴灌槽、5滴灌进水口、6流道出水口、7蓄水槽、8卡槽、9修饰槽、10进水槽、11叶片、12垫片。

具体实施方式：

下面结合附图对本实用新型的具体实施实例作进一步详细描述。

图1，图2与图3结合起来是本实用新型一种压力式灌溉灌水器，包括壳体和外盖两部组成，所述的外盖贴在壳体的反面，所述外盖上设有进水槽；所述壳体的反面与进水槽对应处设有圆形蓄水槽；所述圆形蓄水槽的底部为凹型；所述壳体的正面设有流道进水口、矩形流道、齿牙、矩形滴灌槽、滴灌进水口、流道出水口；所述流道进水口和滴灌进水口之间设有流水通道；所述蓄水槽内放置有垫片。

所述外盖上设有叶片，壳体的反面与叶片对应处设有卡槽。

壳体的反面设有修饰槽。

包括流道进水口1、矩形流道2、齿牙3、矩形滴灌槽4、滴灌进水口5、流道出水口6、蓄水槽7、卡槽8、修饰槽9、进水槽10、叶片11、垫片12，水流从进水槽10时，过滤掉一部分泥沙，然后水经过蓄水槽7，通过挤压垫片12，抵消一部分压力，通过流道进水口1到达矩形流道2，而后经由矩形流道2上的齿牙3的交错来过滤微量的泥沙，当水从流道出水口6再次进入蓄水槽7时，水已经干净了，而且没有很大的压力，可以平缓的流到滴灌进水口5，然后在矩形滴灌槽4聚集，当水溢满时，自然的流出，从而实现滴灌。
