一种公猪专用运动场的制作方法

本实用新型属于养殖设备领域，具体地说，本实用新型涉及一种公猪专用运动场。

背景技术：

公猪在养殖时，一般是被长期养殖在闭塞的养殖区内，不能让猪只自行运动，对猪进行驱赶，只造成应激反应，同时公猪的精子质量低， 降低了乳猪的出生率；因此设计和搭建适合公猪运动的场地是十分必要的，现有的公猪运动场只是用简易的围栏围住一块场地，让猪只自行活动，这样的设备过于简单，存在诸多问题，例如，场地过于简易，容易被猪只损坏，猪只在运动场内不能进行其他活动，达不到让猪只彻底活动的目的，且喂食不方便；因此，设计和生产一种使用方便，能够让猪只充分活动的公猪运动场是十分必要的。

技术实现要素：

为克服背景技术中存在的问题，本实用新型公开了一种公猪专用运动场，所述的公猪专用运动场设置有休憩区和活动区，通过通道连通，猪只可在区域内自行活动，在植被区内种植有无公害的植物草料公猪采食，在活动区内设置有食槽，方便喂食猪只，活动区内部利用分隔架分隔成泥浴区和清水区，泥浴区可供猪只活动，拱食泥土，分隔架分为分横隔板、竖隔板，横隔板设置有两个，分别设置在活动区左右侧面，竖隔板架设在横隔板间，区门设置有两道，打开前后两道区门水流和泥土可直接流出，方便清理，给猪只提供了舒适的活动范围。

为实现上述目的，本实用新型是通过如下技术方案实现的，所述的公猪专用运动场主要包括休憩区、通道、活动区；所述休憩区包括养殖区、食槽、植被区、进出口、通道口，休憩区为顶面敞口的长方体结构，所述的养殖区的前侧设置有食槽，植被区设置在养殖区的后侧，养殖区与植被区之间采用隔墙分开，隔墙上设置有进出口，所述的通道口设置在养殖区左侧，通道设置在休憩区左侧，与通道口连接；所述的活动区包括泥浴区、清水区，活动区设置在通道左侧，与通道连通，活动区内设置有分隔架，分隔架包括横隔板、竖隔板，横隔板设置有两个，分别设置在活动区左右两侧，竖隔板架设在两个横隔板间将活动区内部分隔成为泥浴区和清水区两部分。

所述的活动区设置有两道区门，分别设置在泥浴区的前侧和清水区后侧墙体上。

所述的休憩区和活动区之间设置的通道是采用钢管连接形成的栅栏结构。

所述的横隔板与竖隔板间采用卡接的方式活动连接。本实用新型的有益效果：本实用新型设置有休憩区和活动区，通过通道连通，猪只可在区域内自行活动，在植被区内种植有无公害的植物草料公猪采食，在活动区内设置有食槽，方便喂食猪只，活动区内部利用分隔架分隔成泥浴区和清水区，泥浴区可供猪只活动，拱食泥土，分隔架分为横隔板、竖隔板，横隔板设置有两个，分别设置在活动区左右侧面，竖隔板架设在横隔板间，区门设置有两道，打开区门水流和泥土可直接流出，方便清理，给猪只提供了舒适的活动范围。

附图说明

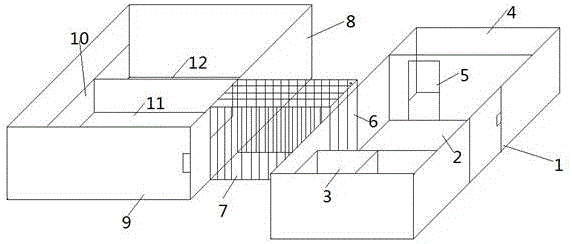

图1为本实用新型的结构示意图；

图2为休憩区的底面结构示意图；

图3为分隔架的结构示意图。

图中，1-休憩区、2-养殖区、3-食槽、4-植被区、5-进出口、6-通道口、7-通道、8-活动区、9-区门、10-分隔架、11-泥浴区、12-清水区、13-横隔板、14-竖隔板。

具体实施方式

为使上述目的、技术方案和有益效果更加清晰明确，以下结合附图对本实用新型做具体说明。

如图1-3所示，所述的公猪专用运动场主要包括休憩区1、通道7、活动区8；所述休憩区1包括养殖区2、食槽3、植被区4、进出口5、通道口6，休憩区1为顶面敞口的长方体结构，所述的养殖区2的前侧设置有食槽3，植被区4设置在养殖区2的后侧，养殖区2与植被区4之间采用隔墙分开，隔墙上设置有进出口5，所述的通道口6设置在养殖区2左侧，通道设置在休憩区1左侧，与通道口6连接，通道7是采用钢管连接形成的栅栏结构；所述的活动区8包括泥浴区11、清水区12，活动区8设置在通道7左侧，与通道7连通，活动区8设置有两道区门9，分别设置在泥浴区11的前侧和清水区12后侧墙体上，活动区8内设置有分隔架10，分隔架10包括横隔板13、竖隔板14，横隔板13设置有两个，分别设置在活动区左右两侧，竖隔板14架设在两个横隔板13间将活动区8内部分隔成为泥浴区11和清水区12两部分，横隔板13与竖隔板14间采用卡接的方式活动连接。

本实用新型设置有休憩区1和活动区8，通过通道7连通，猪只可在区域内自行活动，在植被区4内种植有无公害的植物草料供公猪采食，在休憩区8内设置有食槽3，方便喂食猪只，活动区8内部利用分隔架10分隔成泥浴区11和清水区12，泥浴区11可供猪只活动，拱食泥土，分隔架10分为横隔板13、竖隔板14，横隔板13设置有两个，分别设置在活动区8左右侧面，竖隔板14架设在横隔板13间，横隔板13与竖隔板14间采用卡接的方式活动连接，区门9设置有两道，分别设置在活动区8的正面和背面，打开区门9水流和泥土可直接流出，分隔架10直接放置在活动区8底面，在对活动区8进行清理时可将分隔架10取出进行清理，给猪只提供了舒适的活动范围。

在使用本实用新型进行公猪养殖时，首先在食槽3内部投食，将分隔架10放置在活动区8内，关闭区门9，在泥浴区11内加入泥土和水，在清水区12内加入清水，将公猪赶入到休息区1内，让公猪自由活动，在活动时间结束后，将猪只赶出，进行彻底清理。

最后说明的是，以上优选实施例仅用于说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。
