一种乌骨养殖用种鸡舍的制作方法

本实用新型涉及控制系统，具体地说是涉及一种乌骨养殖用种鸡舍。

背景技术：

随着社会的进步和经济的发展，人们的物质生活水平日益提高，对鸡肉产品的要求逐渐由追求数量向追求质量转变，土鸡在市场中的比重不断加大，特别是乌骨鸡的市场价格不断提升，由于传统养殖规模不大，乌骨鸡的产量远远不能满足市场的需要。

根据畜禽环境学、卫生学的研究理论，畜禽生产力只有在一定的外界温度条件下才能得到充分发挥，温度过高过低都会使畜禽生产力下降、成本升高，甚至使机体的健康和长势受到影响。

技术实现要素：

本实用新型要解决的技术问题是提供一种安装便捷、净化鸡舍的空气，改善鸡舍空气质量，并能调节进风温度的乌骨养殖用种鸡舍。

为了解决上述技术问题，本实用新型的技术方案为：一种乌骨养殖用种鸡舍，包括鸡圈，所述鸡圈一侧设有出入口；所述出入口连接饲养活动区，所述饲养活动区设有多个喂料桶和乳头饮水嘴；所述鸡圈包括墙体和设在墙体上的顶棚，所述鸡圈内设有发酵床，所述发酵床边上设有喂料系统和饮水系统，所述发酵床底部均匀设有多个加热管；所述鸡圈外部设有控制器、内部设有温湿度传感器；所述控制器的输入端与所述温湿度传感器电连接、其输出端经电流控制器与所述加热管电性连接；所述鸡圈外部设有新风机，所述新风机通过进风管道连通至所述鸡圈内；所述进风管道靠近所述鸡圈一端设有加热装置和冷却装置；所述控制器均与所述新风机、加热装置和冷却装置电性连接。

优选地，所述进风管道上还设有除湿通道和加湿通道，所述除湿通道与所述加湿通道之间被隔开，所述除湿通道内设置有空气除湿器，所述加湿通道内设置有空气加湿器，所述进风管道与所述除湿通道和所述加湿通道处分别设置有第一电磁阀和第二电磁阀；所述空气加湿器连接有加水管道，所述第一电磁阀和第二电磁阀均与所述控制器电性连接，这样就可以通过除湿通道或加湿通道来对鸡舍内的湿度进行控制，使鸡舍内温度和湿度被控制在一定范围内。

优选地，所述墙体下部和上部用带孔砖砌成，中部用实心砖砌成，这样便于透气，天气冷时，将砖孔密封起来，便可达到保温的目的。

优选地，所述鸡圈顶部还设有电灯，便于刺激鸡群和方便照明。

优选地，所述进风管道还与臭氧发生器连接，所述氧发生器与所述控制器电连接，所述控制器与设在鸡舍内的臭氧检测探头电连接，在促进了鸡舍内的空气流通的同时，还能将臭氧发生器产生的臭氧定时的送入鸡舍内，对鸡舍内的空气进行消毒，大大提高了鸡舍内的空气质量，保证了鸡的身体健康。

本实用新型的有益效果是：1、由于在鸡舍发酵床底部设有加热管，通过控制加热管产生温度，便于使发酵床温度恒定，便于对发酵床进行辅助升温，有助于发酵，避免环境温度过低造成的问题；2、由于在进风管道设有加热装置和冷却装置，加热装置和冷却装置均与控制器电性连接；而控制器的输入端与温湿度传感器电连接，当温湿度传感器检测到鸡舍内的温度低于或者高于所设定的温度时，将信号传递给控制器，控制器通过控制加热装置和冷却装置实现对空气进行加热或者冷却来对进入鸡舍内的温度进行调节，从而保证鸡舍内温度恒定；3、采用新风机能对鸡舍内空气进行调节和更换，保证鸡舍温度新鲜。

附图说明

图1为本实用新型乌骨养殖用种鸡舍的俯视图

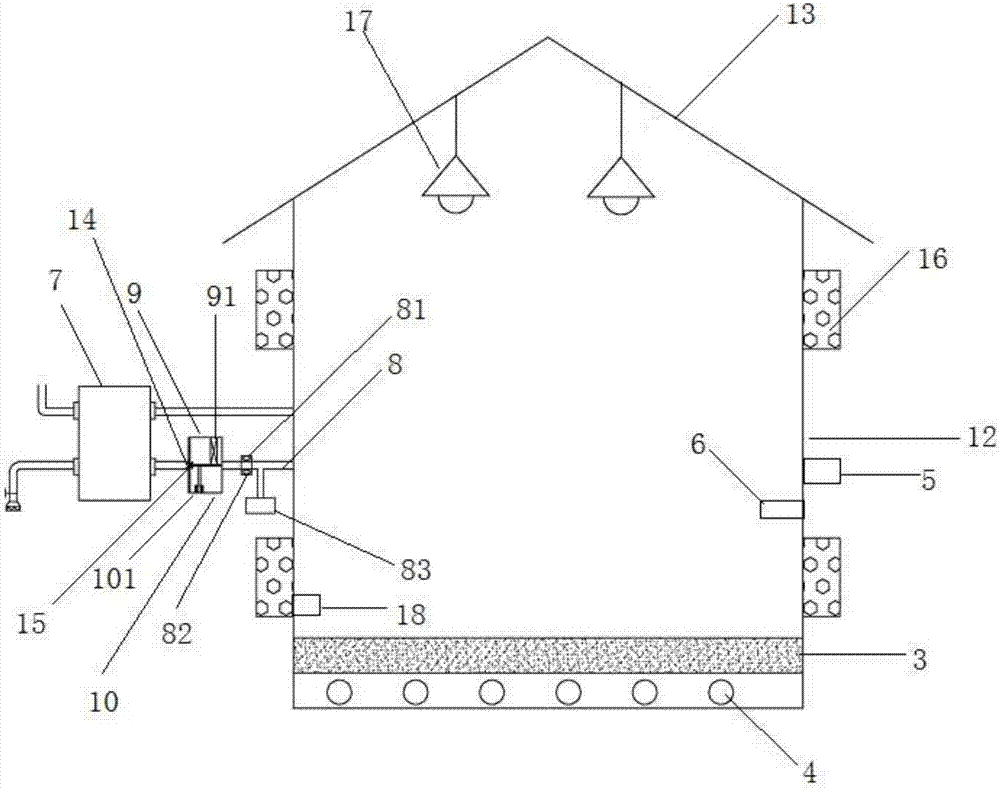

图2为本实用新型乌骨养殖用种鸡舍的结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

如图1至图2所示，本实用新型一种乌骨养殖用种鸡舍，包括鸡圈1，鸡圈1一侧设有出入口11；出入口11连接饲养活动区2，所述饲养活动区2设有多个喂料桶21和乳头饮水嘴22；鸡圈1包括墙体12和设在墙体上的顶棚13，本实施例中，所述墙体12下部和上部用带孔砖16砌成，中部用实心砖砌成；这样设计便于透气，当天气冷时，将砖孔密封起来，便可达到保温的目的；在鸡圈1内设有发酵床3，发酵床3边上设有喂料系统和饮水系统(图中未画出来)，发酵床3底部均匀设有多个加热管4；鸡圈1外部设有控制器5、内部设有温湿度传感器6；控制器5的输入端与温湿度传感器6电连接、其输出端经电流控制器与加热管4电性连接；鸡圈1外部设有新风机7，新风机7通过进风管道8连通至所述鸡圈1内；进风管道8靠近所述鸡圈一端设有加热装置81和冷却装置 82；控制器5均与新风机7、加热装置81和冷却装置82电性连接。

由于在鸡舍发酵床3底部设有加热管4，通过控制加热管4产生温度，便于使发酵床3温度恒定，便于对发酵床3进行辅助升温，有助于发酵，避免环境温度过低造成的问题；在进风管道8靠近所述鸡圈一端设有加热装置81和冷却装置82，加热装置81和冷却装置82均与控制器5电性连接；而控制器5的输入端与温湿度传感器6电连接，当温湿度传感器6检测到鸡舍内的温度低于或者高于所设定的温度时，将信号传递给控制器5，控制器5通过控制加热装置 81和冷却装置82实现对空气进行加热或者冷却来对进入鸡舍内的温度进行调节，从而保证鸡舍内温度恒定；采用新风机7能对鸡舍内空气进行调节和更换，保证鸡舍温度新鲜。

为了便于控制鸡舍内的湿度，在进风管道8上还设有除湿通道9和加湿通道10，除湿通道9与所述加湿通道10之间被隔开，除湿通道9内设置有空气除湿器91，加湿通道10内设置有空气加湿器101，进风管道8与所述除湿通道9 和加湿通道10处分别设置有第一电磁阀14和第二电磁阀15；空气加湿器101 连接有加水管道(图中未画出)；第一电磁阀14和第二电磁阀15均与所述控制器5电性连接。当温湿度传感器6检测到鸡舍内湿度过高或者过低时，将湿度信号传递给控制器5，控制器5通过控制第一电磁阀14或第二电磁阀15来对鸡舍加湿或者除湿，保证鸡舍内湿度恒定。

为了给鸡舍补充光照，在鸡圈1顶部还设有电灯17，方便照明使用和刺激鸡；为了杀灭鸡舍内空气中的细菌或病毒，在所述进风管道8还与臭氧发生器 83连接，氧发生器33与所述控制器5电连接，所述控制器5与设在鸡舍内的臭氧检测探头18电连接；通过臭氧检测探头18检测鸡舍内的臭氧浓度，并将信号传递给控制器5，由控制器5控制臭氧发生器83产生臭氧，臭氧随进风管道8进入鸡舍1，在促进了鸡舍1内的空气流通的同时，还能将臭氧发生器83产生的臭氧定时的送入鸡舍1内，对鸡舍1内的空气进行消毒，大大提高了鸡舍1 内的空气质量，保证了鸡的身体健康。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
