一种自动灌溉的黄蒿种植园的制作方法

本实用新型涉及农业设备技术领域，具体为一种自动灌溉的黄蒿种植园。

背景技术：

种植园，是热带地区种植单一经济作物的大规模的密集型商品农业，广泛分布在拉丁美洲、东南亚、南亚以及撒哈拉以南非洲。我国海南岛的国营橡胶农场，生产形式虽然与种植园相似，但性质、规模、管理方式都与种植园有很大差别。种植园农业往往从事的是大规模生产。园内拥有一套完整的生产、生活设施，不少种植园不仅有农业和运输机械，还有园内的道路系统、农产品加工厂、农机具维修厂、供电供水以及教育、卫生设施。在这些地区有许多特殊的植物资源，如天然橡胶、咖啡、可可、茶；香蕉、菠萝、芒果；油棕、剑麻、烟草、棉花和黄麻，它们在世界的经济作物中占有重要地位。

黄蒿一或二年生草本，有特殊气味。茎直立，高40-90厘米，中等饲用植物，带紫褐色，有多数开展或斜升的分枝。叶密集，长圆形，长1.5-3.5厘米，二或三回羽状全裂，裂片丝状条形或毛发状，常密被柔毛上部叶3裂或不裂，叶背受虫子产卵刺激会产生特殊结构。头状花序极多数，下垂，在茎及侧枝上排列成圆锥花序；总苞近球形，直径1-1.2毫米，边花5-7朵雌性，能育，盘花4朵，不育。瘦果长圆形，长约0.5一0.7毫米。

由于黄蒿的生长环境处于干燥或者沙丘地带，土质疏松，灌溉的水会随着疏松的土地流入地下，这样的灌溉不仅灌溉效果差，而且浪费水资源，更不能实现自动化灌溉，所以需要一种自动灌溉的黄蒿种植园。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种自动灌溉的黄蒿种植园，解决了灌溉造成的水资源浪费和实现自动化的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种自动灌溉的黄蒿种植园，包括园区，所述园区的内部分别设置有支撑架、底座、土壤湿度传感器和黄蒿，所述支撑架的上表面固定连接有灌溉水塔，所述灌溉水塔的底部分别开设有进水口和出水口，所述灌溉水塔的内部固定连接有升降杆，所述升降杆的表面分别套接有浮升体和触发体，所述浮升体与触发体固定连接，所述底座的上表面固定连接有水泵，所述水泵的一端与进水口的一端连通。

所述出水口的底端固定连接有主干水管，所述主干水管的表面固定连接有一级分支管，所述一级分支管的顶部固定连接有二级分支管，所述二级分支管的表面固定连接有喷管，所述喷管的表面固定连接有电磁换向阀，所述喷管的底部固定连接有喷头。

所述土壤湿度传感器位于黄蒿的根茎一侧，所述一级分支管的一侧分别固定连接有变速模块和单路继电器模块，所述土壤湿度传感器与变速模块通过电线电连接，所述变速模块与单路继电器模块通过电线电连接，所述单路继电器模块与电磁换向阀通过电线电连接。

优选的，所述电线的表面设置有护线管，所述土壤湿度传感器的型号为FDR型，所述单路继电器模块的型号为HM-CTRL01，所述电磁换向阀为开闭式。

优选的，所述灌溉水塔的两端分别设置有上限位开关和下限位开关，所述上限位开关和下限位开关均与水泵电连接，所述上限位开关和下限位开关的外表面均设置有防水薄膜。

优选的，所述进水口的另一端设置有止回皮垫，所述止回皮垫的一端与灌溉水塔固定连接。

(三)有益效果

本实用新型提供了一种自动灌溉的黄蒿种植园，具备以下有益效果：

(1)、该自动灌溉的黄蒿种植园，通过设置上限位开关和下限位开关对水泵开关，达到了对灌溉水塔实现自动加水的效果，通过设置土壤湿度传感器控制电磁换向阀，达到了根据黄蒿的生长所需水分实现自动灌溉的效果，同时达到了节约水资源的效果。

(2)、该自动灌溉的黄蒿种植园，通过设置浮升体和触发体，能够根据水位的升降而触碰上限位开关和下限位开关，从而控制水泵的启动和停止，通过设置止回皮垫，能够有效避免灌溉水塔出现水从进水口倒流的问题，通过设置防水薄膜，能够有效增强上限位开关和下限位开关的防水性能，保证其能正常工作，通过设置喷头，能够有效降低水集中灌溉的问题，同时使用喷头能够充分的对黄蒿进行均匀灌溉，节约水资源，从而有效的解决了灌溉造成的水资源浪费和实现自动化的问题。

附图说明

图1为本实用新型结构示意图；

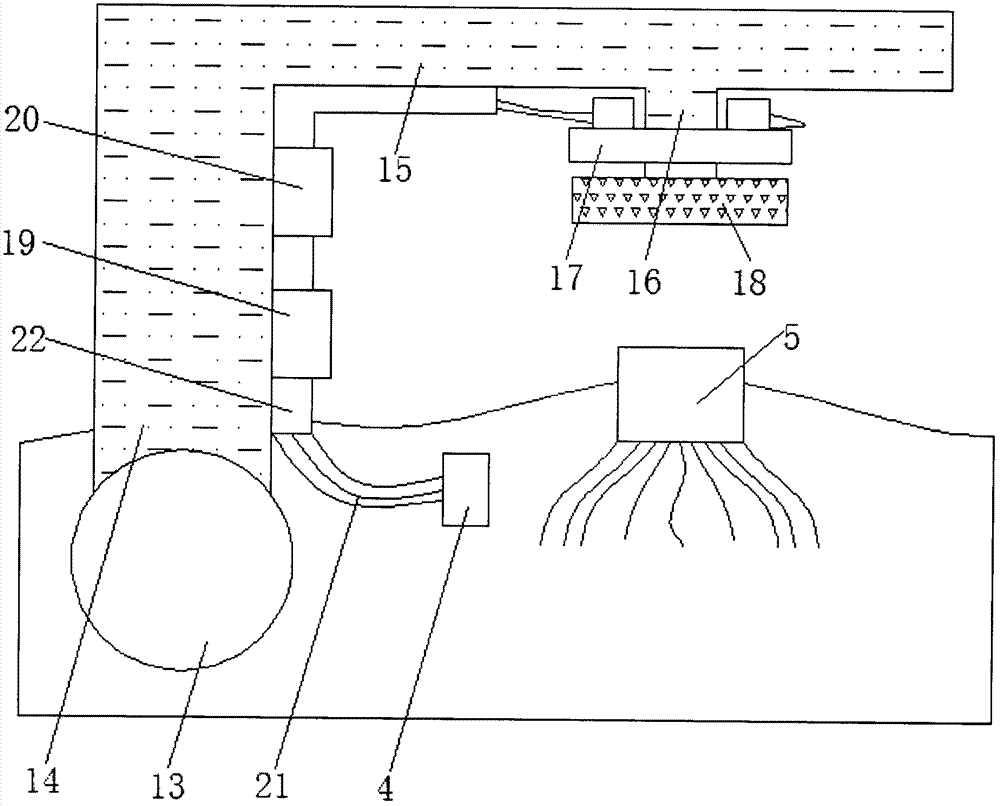

图2为本实用新型主干水管侧视图；

图3为本实用新型灌溉水塔正视图。

图中：1园区、2支撑架、3底座、4土壤湿度传感器、5黄蒿、6灌溉水塔、7进水口、8出水口、9升降杆、10浮升体、11触发体、12水泵、13主干水管、14一级分支管、15二级分支管、16喷管、17电磁换向阀、18喷头、19变速模块、20单路继电器模块、21电线、22护线管、23上限位开关、24下限位开关、25防水薄膜、26止回皮垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种自动灌溉的黄蒿种植园，包括园区1，园区1的内部分别设置有支撑架2、底座3、土壤湿度传感器4和黄蒿5，支撑架2的上表面固定连接有灌溉水塔6，灌溉水塔6的两端分别设置有上限位开关23和下限位开关24，上限位开关23和下限位开关24均与水泵12电连接，通过设置上限位开关23和下限位开关24对水泵12开关，达到了对灌溉水塔6实现自动加水的效果，上限位开关23和下限位开关24的外表面均设置有防水薄膜25，通过设置防水薄膜25，能够有效增强上限位开关23和下限位开关24的防水性能，保证其能正常工作，灌溉水塔6的底部分别开设有进水口7和出水口8，进水口7的另一端设置有止回皮垫26，止回皮垫26的一端与灌溉水塔6固定连接，通过设置止回皮垫26，能够有效避免灌溉水塔6出现水从进水口7倒流的问题，灌溉水塔6的内部固定连接有升降杆9，升降杆9的表面分别套接有浮升体10和触发体11，通过设置浮升体10和触发体11，能够根据水位的升降而触碰上限位开关23和下限位开关24，从而控制水泵12的启动和停止，浮升体10与触发体11固定连接，底座3的上表面固定连接有水泵12，水泵12的一端与进水口7的一端连通。

出水口8的底端固定连接有主干水管13，主干水管13的表面固定连接有一级分支管14，一级分支管14的顶部固定连接有二级分支管15，二级分支管15的表面固定连接有喷管16，喷管16的表面固定连接有电磁换向阀17，电磁换向阀17为开闭式，喷管16的底部固定连接有喷头18，通过设置喷头18，能够有效降低水集中灌溉的问题，同时使用喷头18能够充分的对黄蒿5进行均匀灌溉，节约水资源。

土壤湿度传感器4位于黄蒿5的根茎一侧，一级分支管14的一侧分别固定连接有变速模块19和单路继电器模块20，土壤湿度传感器4与变速模块19通过电线21电连接，土壤湿度传感器4的型号为FDR型，电线21的表面设置有护线管22，变速模块19与单路继电器模块20通过电线21电连接，单路继电器模块20的型号为HM-CTRL01，单路继电器模块20与电磁换向阀17通过电线21电连接，通过设置土壤湿度传感器4控制电磁换向阀17，达到了根据黄蒿5的生长所需水分实现自动灌溉的效果，同时达到了节约水资源的效果，从而有效的解决了灌溉造成的水资源浪费和实现自动化的问题。

工作原理：灌溉时，连接电源，设置土壤湿度传感器4的启动值，当达到感应值时，通过变速模块19和单路继电器模块20控制电磁换向阀17开启，灌溉水塔6内的水经过主干水管13进入到一级分支管14，最后进入到二级分支管15通过喷头18向黄蒿5洒水灌溉，灌溉水塔6内的水位下降，浮升体10和触发体11随着水位下降在升降杆9的表面向下滑动，当触发体11触碰到下限位开关24时，水泵12启动，灌溉水塔6内的水位上升，当浮升体10触碰到上限位开关23时，水泵12停止，当喷洒后的水进入土壤中流到土壤湿度传感器4上，土壤湿度传感器4控制电磁换向阀17关闭阀门，洒水停止。

综上所述，该自动灌溉的黄蒿种植园，通过设置上限位开关23和下限位开关24对水泵12开关，达到了对灌溉水塔6实现自动加水的效果，通过设置土壤湿度传感器4控制电磁换向阀17，达到了根据黄蒿5的生长所需水分实现自动灌溉的效果，同时达到了节约水资源的效果。
