一种实验鼠所用饲养笼的制作方法

本实用新型属于动物实验器材领域，该实用新型涉及一种实验鼠所用饲养笼。

背景技术：

在现代医学实验当中，动物实验是必不可少的实验，实验动物饲养是开展动物实验研究的重要基础。其中规模最为庞大的为大鼠的饲养，传统的大鼠饲养笼是由鼠盒与非一体式网罩连接而成，网罩由三部分连接组成。在操作过程中，网罩容易卡在鼠盒上，不易取放，造成时间的浪费以及器材的磨损。网罩与鼠盒相碰撞产生噪音，对大鼠产生不必要的刺激等。目前市场上并没有相关改进实验装置，因此设计一种实用实验鼠所用饲养笼，能极大促进工作效率，保证实验顺利进行。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种实验鼠所用饲养笼，该饲养笼方便摘取、减少噪音，使用方便，易广泛应用。

本实用新型解决其技术问题所采用的技术方案是：

一种实验鼠所用饲养笼，包括网罩和鼠盒，网罩上设置有内凹的饲喂槽，所述鼠盒的上部具有向外翻出的上沿，所述上沿两侧设有若干上缺口，所述网罩两侧设有若干下钩的上挂钩，所述上挂钩与所述上缺口相配合。

优选的，所述上沿下方靠近上缺口处设有橡胶垫。

优选的，所述鼠盒下端具有开口，鼠盒的下部具有下沿，所述下沿两侧设有若干下缺口，还包括下底板，所述下底板两侧设有若干上钩的下挂钩，所述下挂钩与所述下缺口相配合。

本实用新型通过在网罩上增设有挂钩，鼠盒上增设有缺口，缺口周围附有橡胶垫，网罩上的挂钩和鼠盒上的缺口相吻合。将网罩挂钩与缺口相对应，推动网罩，使网罩与鼠盒合为一体。另外，本实用新型还通过设置下底板，清洁饲养笼时，可将底板拆下，从而直接将更换或清洁底板，减了对整个鼠盒清洁的工作强度。

本实用新型主要的改进：1、网罩方面：网罩上设有挂钩，挂钩方向一致；2、鼠盒方面：鼠盒上设有缺口，缺口大小规格一致，缺口周围附有橡胶垫，减少鼠盒的磨损。

本实用新型的有益效果：与现有技术相比，本实用新型的大鼠饲养笼，由于采用了所述一种实用实验鼠所用饲养笼，主要包括网罩：增设挂钩；鼠盒：增设缺口，缺口周围附有橡胶垫，有效避免了在操作过程中，网罩容易卡在鼠盒上，不易摘取下来，造成不必要的时间的浪费以及器材的磨损，网罩与属龙相碰撞产生噪音，对大鼠产生不必要的刺激等一系列问题。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是本实用新型实施例的实验鼠所用饲养笼的网罩的结构示意图；

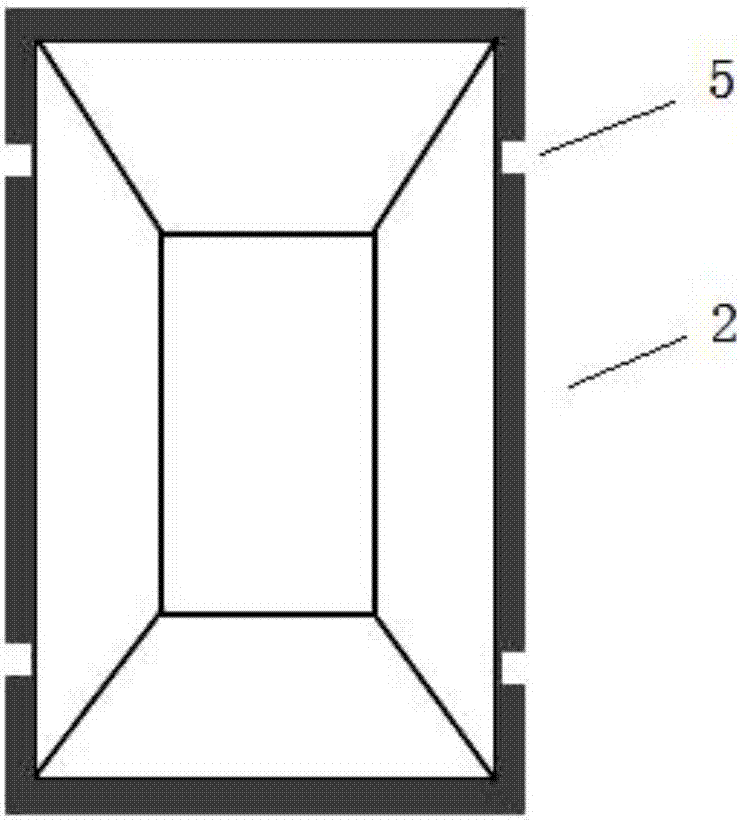

图2是本实用新型实施例的实验鼠所用饲养笼的鼠盒的结构示意图(俯视)；

图3是本实用新型实施例的实验鼠所用饲养笼的鼠盒的结构示意图(侧视)；

图4是本实用新型实施例的实验鼠所用饲养笼的结构示意图；

图5是本实用新型实施例的实验鼠所用饲养笼把手和挡板处的结构示意图。

附图标记说明：

网罩1；鼠盒2；把手3；饲喂槽4；上缺口5；上挂钩6；挡板7。

具体实施方式

下面详细描述本实用新型的实施例，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

图1-4为本实用新型实施例的实验鼠所用饲养笼的结构示意图。其包括网罩1和鼠盒2。

网罩1的一端设有把手3。网罩1上部设置有内凹的饲喂槽4，鼠盒2的上部具有向外翻出的上沿，上沿两侧设有若干上缺口5，网罩1两侧设有若干下钩的上挂钩6，上挂钩6与上缺口5相配合。

为减少鼠盒2的磨损，及降低网罩1与鼠笼相碰撞产生噪音，对大鼠产生不必要的刺激等一系列问题，所述上沿下方靠近上缺口5处设有橡胶垫。

为便于清洁鼠盒2，在鼠盒2下端具有开口，鼠盒2的下部具有下沿，下沿两侧设有若干下缺口。开口下方设置有下底板，下底板两侧设有若干上钩的下挂钩，下挂钩与下缺口相配合。

关闭鼠笼时，手握把手3，将网罩1放于鼠盒2上，上挂钩6与上缺口5相对应，略微用力向前推动网罩1，上挂钩6与上缺口5上的橡胶垫紧紧挤压在一起，此时大鼠饲养笼完全关闭。打开鼠笼时，略微用力向后拉动网罩1，至网罩1的上挂钩6与上缺口5相对应，向上取下网罩1，此时大鼠饲养笼完全打开。为增加人手与把手3之间的摩擦力，以便人手更方便握持，可以在把手3上添加防滑橡胶垫。

本实用新型大鼠饲养笼主要解决饲养笼长期使用，导致饲养笼的网罩1与鼠盒2连接松动，网罩1容易脱离鼠盒2，大鼠逃出鼠笼。同时网罩1与鼠盒2连接间隙增大，大鼠活动、搬运鼠笼时，网罩1与鼠盒2碰撞剧烈，增加不必要的噪音，严重干扰实验。另外网罩1容易卡在鼠盒2上，不易取放，造成时间的浪费以及器材的磨损。公开了一种大鼠饲养笼包括网罩1和鼠盒2。网罩1上的上挂钩6与鼠盒2上的上缺口5正好吻合，缺口下方附有防滑橡胶垫，保证上挂钩6与鼠盒2紧密连接。

本实用新型在网罩1上增设了上挂钩6，鼠盒2上增设的与挂钩相匹配的上缺口5，改进了网罩1与鼠盒2因长期使用而连接松动的问题。此实用新型大鼠饲养笼非常适合于大鼠的饲养，方便对大鼠进行实验操作，如：对大鼠进行灌胃、抓取、换垫料、旋转等。与传统大鼠饲养笼相比，本网罩1一体化设计，减少网罩1与鼠盒2碰撞，发出噪音对大鼠刺激，增加了实验操作速度，同时减少了对大鼠饲养笼的损耗、磨损。另外本实用新型结构简单、制造方便，操作迅速，可以广泛推广使用。

另外，如图5所示，上挂钩6包括竖向支腿和水平支腿，水平支腿设置在竖向支腿的下端且向右伸出，即上挂钩6的结构为“L”形。网罩1上的把手3设置在面罩的左侧，即设置在与水平支腿伸出方向相反的一侧。把手3自网罩1的一端斜向上向左伸出。若上挂钩6与上缺口5上的橡胶垫未能紧紧挤压在一起，为防止在搬运过程中，网罩1发生位移，在鼠盒2与把手3同一端设有挡板7，所述挡板7与所述把手3的倾斜方向相同。这样，当鼠笼在搬运过程中，若发生倾斜，网罩1会轻微向左滑动，鼠笼处于水平状态下，网罩1在自身重力作用下会顺挡板7滑下，从而防止网罩1打开。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
