一种手推下压式拔杆器的制作方法

本发明涉及烟草种植技术领域，尤其是一种手推下压式拔杆器。

背景技术：

由于烟杆中存在大量的细菌，如果任由其荒废在田间将会对土壤造成污染，严重的造成来年的种植，直接影响烟叶的质量，所以在收完烟叶之后需要进行拔杆作业。而在烟草种植结束之后的拔杆中存在大量的问题，其中拔杆作业是最为严重的问题，在拔杆作业过程中，需要大量的劳动力且人为的作业效率低，费时。而目前现有的拔杆机械大多都是大型机械化，不便于携带，且适合于小型山区地带的拔杆机械极少。在山区的拔杆作业大多都还是人为的拔除，劳动强度极大，效率低。

技术实现要素：

本发明所要解决的技术问题是：提供一种手推下压式拔杆器，它能解决山区地带拔杆作业中的劳动强度大，效率低等问题，以克服现有技术的不足。

本发明是这样实现的：

一种手推下压式拔杆器，包括底部设置行走轮的支腿，在支腿顶部设置连接机构，在连接机构前端设置连接杆，在连接机构后端分别设置脚踏板和扶手，其中该脚踏板和扶手形成夹角，且该连接杆、脚踏板和扶手分别与接机构焊接形成整体，在连接杆的前端设置夹持机构。

前述的一种手推下压式拔杆器中，在扶手下端设置输送绳子装置，在夹持机构与连接杆设置管套，所属夹持机构包括左夹紧块和右夹紧块，该左夹紧块和右夹紧块彼此配合且插入到管套内，绳子的一端连接左夹紧块和右夹紧块的尾端且从管套沿着连接杆与输送绳子装置连接，通过输送绳子装置控制绳子的张紧或放松，从而实现左夹紧块和右夹紧块在管套彼此闭合或张开。

前述的一种手推下压式拔杆器中，所述左夹紧块和右夹紧块为圆弧状结构，且在内侧设置锯齿状卡条。

由于采用了上述技术方案，与现有技术相比，本发明在作业过程中只需将夹紧块对准烟杆，通过脚于手一起向下压，就可以将烟杆拔除且能够连根拔起，主要由人为推动拔杆器，该结构简单，适合于小型山区复杂的地形条件中运动，一人就可以操作且作业原理简单，适合人群比较广。

附图说明

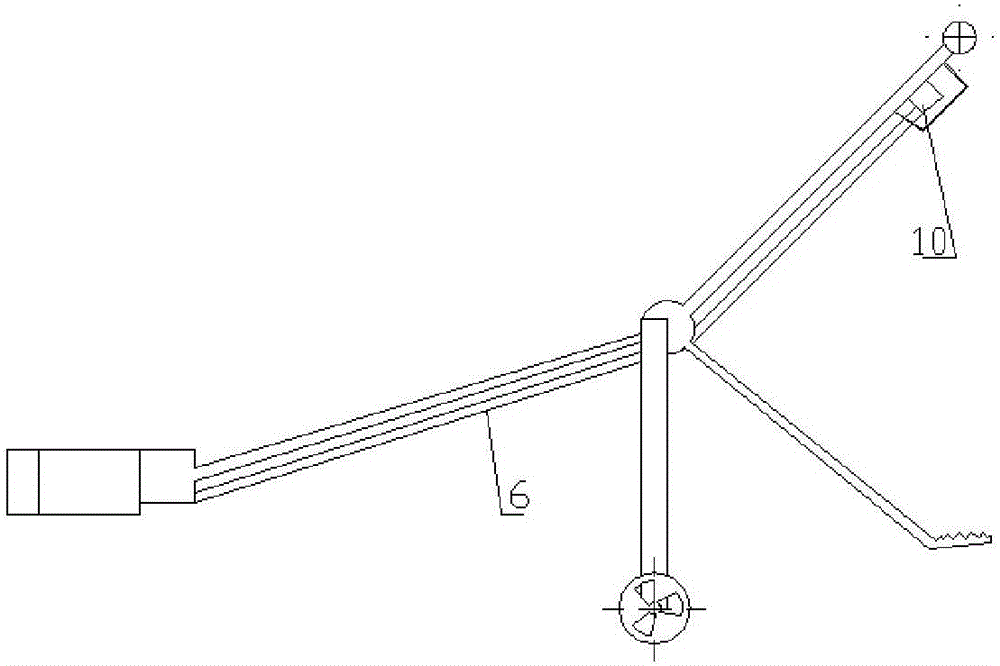

附图1是本发明的原理示意图；

附图2是附图1的侧视图。

具体实施方式

本发明的实施例：一种手推下压式拔杆器，如附图所示，包括底部设置行走轮5的支腿，在支腿顶部设置连接机构8，在连接机构8前端设置连接杆3，在连接机构8后端分别设置脚踏板5和扶手7，其中该脚踏板5和扶手7形成夹角，且该连接杆3、脚踏板5和扶手7分别与接机构8焊接形成整体，在连接杆3的前端设置夹持机构。

其中在扶手7下端设置输送绳子装置10，在夹持机构与连接杆3设置管套2，所属夹持机构包括左夹紧块1和右夹紧块9，该左夹紧块1和右夹紧块9彼此配合且插入到管套2内，绳子6的一端连接左夹紧块1和右夹紧块9的尾端且从管套2沿着连接杆3与输送绳子装置10连接，通过输送绳子装置10控制绳子6的张紧或放松，从而实现左夹紧块1和右夹紧块9在管套2彼此闭合或张开，该左夹紧块1和右夹紧块9为圆弧状结构，且在内侧设置锯齿状卡条。

具体使用时

由人推动拔杆器向前行走，使烟杆在左夹紧块与右夹紧块之间，通过拉动绳子使左右夹紧块向中间靠拢，从而夹紧烟杆，通过脚踩脚踏板同时人为的向下压，便可以将烟杆拔除，当拔除作业完成之后，松开绳子就可以进行下一次拔杆。

上述方案的描述是为便于该技术领域的普通技术人员能理解和使用的发明，熟悉本领域技术的人员显然可以容易地对实施方案做出各种修改，因此，本发明不限于上述实方案，本领域技术人员根据本发明的方法，不脱离本发明范畴所做出的改进和修改都应该在本发明的保护范围之内。
