一种农业生产专用的太阳能供电型智能大棚卷帘机的制作方法

本发明属于农业机械技术领域，具体涉及一种农业生产专用的太阳能供电型智能大棚卷帘机。

背景技术：

大棚卷帘机，简称卷帘机，是用于温室大棚草帘自动卷放的农业机械设备，根据安放位置分为前式、后式，根据动力源分为电动和手动，常用的是电动卷帘机，一般使用220V或380V交流电源。

现有的大棚卷帘机在日常使用过程中，需要人工手动进行草帘的收起与放下，无法根据棚内实时情况需要及时调整草帘的覆盖面积大小，不利于棚内农作物生长的问题，为此我们提出一种农业生产专用的太阳能供电型智能大棚卷帘机。

技术实现要素：

本发明的目的在于提供一种农业生产专用的太阳能供电型智能大棚卷帘机，以解决上述背景技术中提出大棚卷帘机在日常使用过程中，需要人工手动进行草帘的收起与放下，无法根据棚内实时情况需要及时调整草帘的覆盖面积大小，不利于棚内农作物生长的问题。

为实现上述目的，本发明提供如下技术方案：一种农业生产专用的太阳能供电型智能大棚卷帘机，包括卷帘机外壳体、微处理器和伺服电机，所述卷帘机外壳体的内部中间位置处设置有传动齿轮，且卷帘机外壳体内部的左侧设置有随动轴承，所述卷帘机外壳体内部的右侧设置有传动轴承，所述随动轴承的两端均设置有卷帘杆固定轮，所述卷帘机外壳体的右表面设置有固定架连接螺栓，且卷帘机外壳体的上表面右侧设置有警报器，所述伺服电机安装在卷帘机外壳体上表面的右侧靠近警报器的左侧，且伺服电机上设置有传动皮带，所述卷帘机外壳体上表面的中间位置处靠近伺服电机的左侧设置有控制器外壳，所述微处理器安装在控制器外壳内部的右下方，所述控制器外壳内部的左下方设置有石墨烯蓄电池，所述微处理器与石墨烯蓄电池电性连接，所述控制器外壳的左上方设置有太阳能电池板，所述石墨烯蓄电池与太阳能电池板电性连接，所述控制器外壳的上方靠近太阳能电池板的右侧设置有光照度传感器，所述控制器外壳左表面的中间位置处设置有温度传感器接口，且控制器外壳左表面的中间位置处靠近温度传感器接口的右侧设置有遥控器连接口，所述温度传感器接口、光照度传感器、伺服电机、警报器和遥控器连接口均与微处理器电性连接。

优选的，所述固定架连接螺栓共设置有四个，且四个固定架连接螺栓均匀安装在卷帘机外壳体的右表面。

优选的，所述卷帘杆固定轮共设置有两个，且两个卷帘杆固定轮分别安装在随动轴承的左右两端。

优选的，所述伺服电机与传动轴承通过传动皮带传动连接。

优选的，所述传动轴承与随动轴承通过传动齿轮啮合连接。

与现有技术相比，本发明的有益效果是：本发明结构科学合理，使用安全方便，光照度传感器能够监测大棚外的光照强度，有利于卷帘机根据光照强度智能调节草帘覆盖面积，避免了高光照强度阳光晒伤幼苗造成的损失，且通过温度传感器接口连接大棚内的温度传感器，能够监测棚内温度，有利于根据棚内温度对草帘进行调节，能够避免因为棚内温度过高或过低对棚内植物造成损伤，方便了生产的同时提高了产量，太阳能电池板为卷帘机提供动力，清洁环保，节省了成本。

附图说明

图1为本发明的结构示意图；

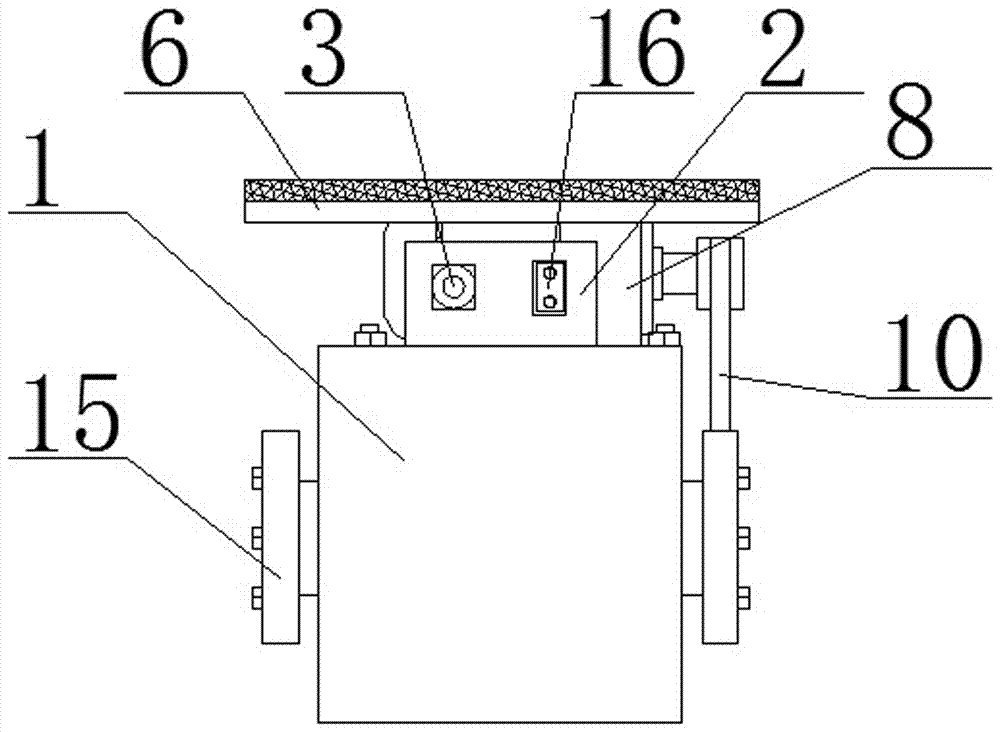

图2为本发明的左视图；

图中：1-卷帘机外壳体、2-控制器外壳、3-温度传感器接口、4-石墨烯蓄电池、5-微处理器、6-太阳能电池板、7-光照度传感器、8-伺服电机、9-警报器、10-传动皮带、11-固定架连接螺栓、12-传动轴承、13-传动齿轮、14-随动轴承、15-卷帘杆固定轮、16-遥控器连接口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2，本发明提供一种技术方案：一种农业生产专用的太阳能供电型智能大棚卷帘机，包括卷帘机外壳体1、微处理器5和伺服电机8，卷帘机外壳体1的内部中间位置处设置有传动齿轮13，且卷帘机外壳体1内部的左侧设置有随动轴承14，卷帘机外壳体1内部的右侧设置有传动轴承12，随动轴承14的两端均设置有卷帘杆固定轮15，卷帘机外壳体1的右表面设置有固定架连接螺栓11，且卷帘机外壳体1的上表面右侧设置有警报器9，伺服电机8安装在卷帘机外壳体1上表面的右侧靠近警报器9的左侧，且伺服电机8上设置有传动皮带10，卷帘机外壳体1上表面的中间位置处靠近伺服电机8的左侧设置有控制器外壳2，微处理器5安装在控制器外壳2内部的右下方，控制器外壳2内部的左下方设置有石墨烯蓄电池4，微处理器5与石墨烯蓄电池4电性连接，控制器外壳2的左上方设置有太阳能电池板6，石墨烯蓄电池4与太阳能电池板6电性连接，控制器外壳2的上方靠近太阳能电池板6的右侧设置有光照度传感器7，控制器外壳2左表面的中间位置处设置有温度传感器接口3，且控制器外壳2左表面的中间位置处靠近温度传感器接口3的右侧设置有遥控器连接口16，温度传感器接口3、光照度传感器7、伺服电机8、警报器9和遥控器连接口16均与微处理器5电性连接。

固定架连接螺栓11共设置有四个，且四个固定架连接螺栓11均匀安装在卷帘机外壳体1的右表面。卷帘杆固定轮15共设置有两个，且两个卷帘杆固定轮15分别安装在随动轴承14的左右两端。伺服电机8与传动轴承12通过传动皮带10传动连接。传动轴承12与随动轴承14通过传动齿轮13啮合连接。

本发明中的光照度传感器7利用光接选器件，对于可见光频段光谱吸收后转换成电信号，根据电信号的大小对应光照度的强弱，内装有滤光片，使可见光以外的光谱不能到达光接收器，内部放大电路有可调放大器，用于调制光谱接收范围，从而可实现不同光强度的测量。

本发明的工作原理及使用流程：本发明安装好过后，将棚内温度传感器连接到温度传感器接口3，将专用遥控器连接到遥控器连接口16，将整个卷帘机通过固定架连接螺栓11固定到固定架上，并通过卷帘杆固定轮15连接卷帘杆，太阳能电池板6为石墨烯蓄电池4充电，温度传感器接口3接收到棚内温度传感器的信号传递给微处理器5，光照度传感器7将采集的信息传递给微处理器5，当棚内温度过高或外部强度较弱时，微处理器5打开伺服电机8，伺服电机8通过传动皮带10带动传动轴承12转动，传动轴承12带动随动轴承14与其连接的卷帘杆转动，放下草帘，当棚内温度过低或外部强度较高时，微处理器5控制伺服电机8反转，卷起草帘，也可以通过遥控器连接口16连接的专用遥控器手动调节草帘的收放，卷帘机工作时，警报器9发出灯光与警示声，提醒工人远离大棚，以防卷帘机砸伤工人。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
