LED驱蚊灯及驱蚊灯设备的制作方法

本发明涉及驱蚊灯技术领域，尤其是涉及一种LED驱蚊灯及驱蚊灯设备。

背景技术：

蚊子之所以令人讨厌，是因为它不仅影响人们的工作、学习和睡眠，更重要的是会传播疾病，例如疟疾、流行性乙型脑炎、丝虫病以及登革热等，这已是人人皆知的常识。怎样安全有效地防蚊驱蚊，安度盛夏，是大家共同关心的实际问题。

随着对生态环境的要求不断提高，对杀除害虫的技术要求也越来越高，传统驱蚊产品如蚊香、杀蚊气雾剂主要是采用化学药物，达到驱杀蚊虫的作用，这些产品长期使用可对人体造成伤害，长期反复使用使得蚊虫产生抗药性。

电蚊香片的驱蚊效果也不错，但无论是电蚊香片或液体电蚊香，都含有对人体有害的有机化合物，如在密闭房间内使用，可能会产生不良反应。防蚊液，又称驱蚊剂，其原理是药物直接作用在蚊子的触觉器官及化学感受器，从而驱赶蚊虫。杀蚊气雾剂是一种杀虫剂，其主要化学成分是一种叫丙炔菊脂的物质。以上所述的杀蚊驱蚊方法都是化学方法，由于化学物质难免含有刺激性或有毒的物质，对人体的健康有一定的危害。

常见的物理驱蚊的方法，例如捕蚊灯是利用蚊子的趋光性及对特殊波长的敏感性，紫外光对蚊子有吸引力，以灯管诱捕蚊子接触网面，并用高压电击网丝，瞬间使蚊子烧焦。

昆虫学家研究发现，蚊子对某些波长的光敏感和喜欢，对另外一些波长的光(例如绿光和红光)特别厌恶。通过使用特殊的光源材料，产生大量蚊虫不喜欢的光，从而达到驱赶蚊虫的效果，驱蚊灯是以可见光来驱赶蚊虫的，所以对人体和环境无任何污染和危害，是目前最为安全环保的驱蚊产品。

目前的驱蚊灯多是利用蚊虫对一定波长的光的厌恶为原理制造的，但是一般的驱蚊灯其驱蚊效果不显著，在市面上会出现各种质量参差不齐的产品，因此，市面中产品质量不能保证。

技术实现要素：

本发明的目的在于提供一种LED驱蚊灯及驱蚊灯设备，以缓解了现有技术中存在的驱蚊灯质量差驱蚊效果不显著的技术问题。

为实现上述目的，本发明提供以下技术方案：

第一方面，本发明提供一种LED驱蚊灯，包括：电路板、LED灯珠和透光罩；

所述电路板上设置有LED灯珠，所述LED灯珠与所述电路板电连接；

所述透光罩设置在LED灯珠的顶部，所述LED灯珠设置在所述透光罩形成的空腔内；

在所述透光罩的内表面涂覆有滤光粉层；

所述LED灯珠上表面设置有荧光粉层。

进一步地，所述荧光粉层包括红色荧光粉、黄色荧光粉和调胶粉。

进一步地，按质量记份数，所述红色荧光粉为0.015－0.025份，所述黄色荧光粉为1.05－1.25份，所述调胶粉为5－6份。

进一步地，所述LED灯珠在所述电路板上以圆形排列均匀分布。

进一步地，所述驱蚊灯还包括底座；

所述底座用于支撑所述电路板。

进一步地，在所述底座和所述电路板之间设置有驱动电源，用于点亮所述LED灯珠。

进一步地，所述透光罩可为半球形或圆柱形。

进一步地，所述驱蚊灯上的电源为恒流源，所述电源与所述驱蚊灯之间电连接。

进一步地，所述驱蚊灯还包括充电电池，所述充电池与所述电路板电连接。

第二方面，本发明还提供一种驱蚊灯设备，包括第一方面任一种所述的LED驱蚊灯。

本发明提供的LED滤光粉驱蚊灯及驱蚊灯设备具有以下有益效果：

采用本发明提供的LED驱蚊灯，在电路板上设置有LED灯珠，LED灯珠与电路板电连接；用于保护LED灯的透光罩设置在LED灯珠的顶部，LED灯珠设置在透光罩形成的空腔内；在透光罩的内表面涂覆有滤光粉层，并且在LED灯珠的表面涂覆有荧光粉层，因而达到了想要的光效果，把现有技术上增设滤光件的驱蚊灯进行了优化，这里在减除了滤光原件的基础上，通过滤光粉层和荧光粉层共同的作用下，将过滤后的主波长很好的维持在570nm附近，进一步提升了本发明的LED滤光粉驱蚊灯驱蚊的技术效果。并且仅通过对在透光罩上滤光粉层和LED灯珠上的荧光粉层的设置，在改变较小的基础上，解决了之前驱蚊灯设置的过滤片的设置问题，使整体结构简单且效果优化，从而从根本上节约了成本，并且安全可靠，有效的避免了之前的驱蚊工具或多或少带来的身体伤害。

采用本发明提供的驱蚊灯设备，同样具有LED驱蚊灯具有一切有点，并且其结构简单，安全可靠。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例提供的LED驱蚊灯的灯泡状驱蚊灯的爆炸图；

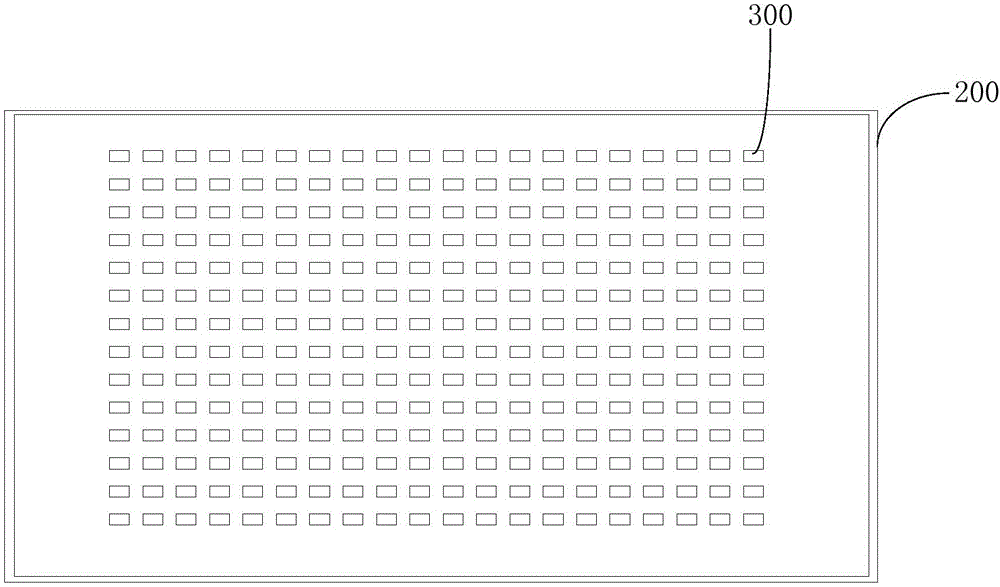

图2为本发明实施例提供的LED驱蚊灯电路板的结构示意图；

图3为本发明实施例提供的LED驱蚊灯的吸顶灯状驱蚊灯的爆炸图；

图4为本发明实施例提供的LED驱蚊灯的灯泡状驱蚊灯的外部结构示意图。

图标：100－底座；200－电路板；300－LED灯珠；400－透光罩；500－驱动电源；600－安装架。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

图1为本发明实施例提供的LED驱蚊灯的灯泡状驱蚊灯的爆炸图；图2为本发明实施例提供的LED驱蚊灯电路板的结构示意图；图3为本发明实施例提供的LED驱蚊灯的吸顶灯状驱蚊灯的爆炸图；图4为本发明实施例提供的LED驱蚊灯的灯泡状驱蚊灯的外部结构示意图。

请参照图1、图2、图3和图4，下面将结合附图对本发明实施例提供的LED驱蚊灯及驱蚊灯设备作详细说明。

本发明第一方面的实施例提供了一种LED驱蚊灯，包括：电路板200、LED灯珠300和透光罩400；

电路板200上设置有LED灯珠300，LED灯珠300与电路板200电连接；

透光罩400设置在LED灯珠300的顶部，LED灯珠300设置在透光罩400形成的空腔内；

在透光罩400的内表面涂覆有滤光粉层；

LED灯珠300上表面设置有荧光粉层。

需要说明的是，采用本发明提供的LED驱蚊灯，在电路板上设置有LED灯珠，LED灯珠与电路板电连接；用于保护LED灯的透光罩设置在LED灯珠的顶部，LED灯珠设置在透光罩形成的空腔内；在透光罩的内表面涂覆有滤光粉层，并且在LED灯珠的表面涂覆有荧光粉层，因而达到了更好的滤光效果，把现有技术上增设滤光件的驱蚊灯进行了优化，这里在减除了滤光原件的基础上，通过滤光粉层和荧光粉层共同的作用下，将过滤后的主波长很好的维持在570nm附近，进一步提升了本发明的LED驱蚊灯驱蚊的技术效果。并且仅通过对透光罩上滤光粉层和LED灯珠上的荧光粉层的设置，在改变较小的基础上，解决了之前驱蚊灯设置的过滤片的设置问题，使整体结构简单且效果优化，从而从根本上节约了成本，并且安全可靠，有效的避免了之前的驱蚊工具或多或少带来的身体伤害。

另外，LED灯珠300在电路板200上以圆形排列均匀分布。

需要说明的是，电路板上的LED灯珠的分布是2*9，即横排2个，纵列9个；亦可以为横排9个，纵列2个。且电路板为市面上通用的LED的5730型号。这样的标准件在使用中出现问题，方便替换，从而节约了成本。

另外，驱蚊灯还包括底座100；

底座100用于支撑电路板200。

需要说明的是，底座对电路板在起到支撑作用的同时还起到了一定的保护作用，防止因为外力使其造成损坏，从而大大增加了使用周期。

并且底座100还具有散热组件，散热组件的中心设置有线路通孔，散热组件靠近电路板的一面设置有至少一条散热通道，散热组件的边缘处设置有散热孔，散热通道的一个端部与散热孔连通。

需要说明的是，需要说明的是，散热组件的数量并不局限于一个或者两个，根据温度调节的需要以及周围气候环境的变化，可以适当调整数量为两个以上。

具体地，在LED中的光电转化中，会有热量产生，而LED的特性是发光效率随着温度的升高而下降，因此在使用散热片的设置能够将热量及时的散出，有利于提高灯珠的发光效率，延长灯珠的使用寿命。

另外，在底座100和电路板200之间设置有驱动电源500，用于点亮LED灯珠300。

需要说明的是，LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电源转换器，而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。从而保护了LED灯珠，保证LED灯的正常使用。

另外，透光罩400可为半球形或圆柱形。

需要说明的是，根据市面上的需求和客户群体的需要，可以对驱蚊灯的外部进行多种设计，因此涂有滤光粉层的透光罩的形状可以为半球形或圆柱形，以此可以使驱蚊灯使用在各种场合。驱蚊灯可以设计成如图1的灯泡状，因此满足于随时安装于各种灯口处使用，增加了使用场合和范围；驱蚊灯的外部结构亦可以设计成如图3的吸顶灯状，更加美观大方，适合现代家居装修。

另外，驱蚊灯上的电源为恒流源，电源与驱蚊灯之间电连接。

另外，驱蚊灯还包括充电电池，充电池与电路板电连接。

通过一种蓄电池的装置，可以使在短暂没有直流电的情况继续使用，并且本发明提供的的驱蚊灯可以在野外或者是其他不能提供直流电流的情况下进行使用。

另外，LED滤光粉驱蚊灯还包括安装架600，安装架600用于将驱蚊灯安装于墙面或支撑物上。

另外，透光罩400与底座100之间为扣合连接。

需要说明的是，驱蚊灯为灯泡状时，透光罩和驱蚊灯底座之间可以为扣合连接，在底座上设置有与透光罩形状配合的凹槽，以使透光罩可以牢固的与底座进行扣合。

同样，吸顶灯的结构也同灯泡状相同。

另外，透光罩400与底座100之间为螺纹连接。

需要说明的是，驱蚊灯为灯泡状时，透光罩和驱蚊灯底座之间可以为螺纹连接，这种连接方式更加牢固，并且操作方便。同样，吸顶灯的透光罩与底座之间的连接同灯泡状驱蚊灯相同。

另外，安装架600上设置有安装孔，安装孔可通过螺丝将驱蚊灯固定安装于墙面。

另外，荧光粉层包括红色荧光粉、黄色荧光粉和调胶粉。

需要说明的是，红色荧光粉选用的为三菱102型号，黄色荧光粉选用的为博睿571NM或盈光565NM型号，调粉胶选用的为杰果DSD－2065型号。

另外，按质量记份数，红色荧光粉为0.015－0.025份，黄色荧光粉为1.05－1.25份，调胶粉为5－6份。

需要说明的是，红色荧光粉可以为0.015份、0.020份或0、025份；黄色荧光粉为1.05份、1.10份、1.15份、1.20份或1.25份；调粉胶为5份、5.5份或6份。上述红色荧光粉、黄色荧光粉和调粉胶的组合可以有多种，均可以为上述的成分的提供的任意配比。

具体地，固晶胶的使用的方式和用量都将会对整个LED驱蚊灯产生很大的影响，这里关于固晶胶的使用选用的是信越KER－3000－M2，其选用的份数按质量算，与上述红色荧光粉、黄色荧光粉和调粉胶的质量份数为0.02－0.03份；份数可以为0.02、0.025或0.03份。

另外，在LED灯珠的下方设置芯片。

需要说明的是，这里芯片与LED灯珠之间为电连接，芯片为一种固态的半导体器件，是LED的心脏；芯片把电能转化为光能，芯片的主要材料为单晶硅。

另外，在芯片的下方设置有用于保护芯片的LED支架。

需要说明的是，LED支架的设置能够对芯片进行保护作用，延长了灯珠的使用寿命；为了保证LED灯的照亮作用，因此需要将多个LED灯珠进行串联，所以为了延长LED灯的使用寿命。

另外，驱蚊灯罩为一个为圆筒形。

需要说明的是，驱蚊灯罩可以为圆筒形还可以根据装修需求设置为不同的形状，因此达到了美观大方的目的。

本发明第二方面的实施例提供了一种驱蚊灯设备，包括第一方面任一项所述的LED驱蚊灯。

采用本发明提供的驱蚊灯设备，同样具有LED驱蚊灯具有一切有点，并且其结构简单，安全可靠。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
