新型高寒地区生态阳光温室及组装方法与流程

技术领域：

本发明涉及一种新型高寒地区生态阳光温室及组装方法。

背景技术：
：

现有市面上的温室在高寒地区集热量小，保温难度大，此外，温室常使用保温被等设施，保温被存在易被风化、破旧、易湿、重量大、保温差的缺点，大大降低了温室的保温效率，保温效果差，在灾害性的气候条件下没有科学有效的环保补救措施；基于此，设计一种新型的太阳能一体化节能减排越冬温室还是很有必要的。

技术实现要素：
：

本发明的目的是提供一种新型高寒地区生态阳光温室及组装方法。

上述的目的通过以下的技术方案实现：

一种新型高寒地区生态阳光温室，其组成包括：外层钢结构框架，所述的外层钢结构框架由外层钢结构框架a段、外层钢结构框架b段、外层钢结构框架c段和外层钢结构框架d段组成，所述的外层钢结构框架a段的一端连接在前坡基边上，所述的外层钢结构框架d段连接在后墙体钢结构框架的上部，所述的后墙体钢结构框架的另一端连接在后坡基边上，所述的前坡基边与所述的后坡基边通过侧基边连接，所述的前坡基边、所述的后坡基边与所述的侧基边固联在地面上，所述的外层钢结构框架外侧安装有外层防湿保温透光膜，所述的外层防湿保温透光膜的上部安装有可收放保温被，所述的后墙体钢结构框架的外部安装有后墙体防水膜，所述的后墙体防水膜的外侧铺装有棉被层，所述的棉被层外侧铺装有毛毡层，所述的毛毡层的外侧铺装有水泥层，所述的水泥层的外侧铺装有涂料层。

所述的新型高寒地区生态阳光温室，在所述的外层钢结构框架和所述的后墙体钢结构框架的内部还安装有内层钢结构框架，所述的内层钢结构框架的一端连接在前坡基边的里侧，所述的内层钢结构框架的另一端连接在后墙体钢结构框架的中上部，在所述的内层钢结构框架与所述的后墙体钢结构框架的连接端附近具有后部支撑框架，所述的后部支撑框架的另一端连接在后坡基边的里侧，所述的内层钢结构框架的外表面上铺装有可收放防湿保温透光膜，所述的可收放防湿保温透光膜的一端夹持在后墙体钢结构框架上。

所述的新型高寒地区生态阳光温室，在所述的后墙体钢结构框架与所述的后部支撑框架中间安装有水幕墙，所述的外层防湿保温透光膜、所述的可收放保温被、所述的后墙体防水膜、所述的棉被层、所述的毛毡层通过压条压接在所述的外层钢结构框架与所述的后墙体钢结构框架的连接部上，在所述的连接部上还安装有防雨支架。

所述的新型高寒地区生态阳光温室，所述的可收放保温被的卷上和放下，可以由外设的大棚卷被器完成，所述的可收放防湿保温透光膜的卷上和放下，可以由内设的大棚卷膜器完成。

所述的新型高寒地区生态阳光温室，所述的外层钢结构框架、所述的后墙体钢结构框架、所述的内层钢结构框架、所述的后部支撑框架及所有大棚接头管、大棚压膜槽、大棚护套、大棚压膜卡、大棚u型卡、大棚夹箍等结构件的材质均为热镀锌表面上涂覆有吸热涂料层。

所述的新型高寒地区生态阳光温室，所述的外层防湿保温透光膜和所述的可收放防湿保温透光膜的透光率均在50%~60%以上。

所述的新型高寒地区生态阳光温室的组装方法，其步骤为：（1）平整土地，按太阳初升的角度选取阳光温室的坐落方位；（2）按照设计图纸开挖各基边安装沟；按照设计图纸加工外层钢结构框架的各段、后部支撑框架、内层钢结构框架和后墙体钢结构框架，并对各段、各部进行焊接加工；（3）在加工好的基边上进行各框架的安装，同时对两侧的阳光温室墙体进行加工；（4）在整个框架的加工过程中，注意按设计图纸安装，并保证各部件功能正常，使用过程灵活方便；（5）采用附件连接外层钢结构框架及后墙体钢结构框架上的外层防湿保温透光膜和后墙体防水膜，然后依次安装棉被层、毛毡层、水泥层、涂料层和可收放保温被，并安装可收放防湿保温透光膜和防雨支架等；（6）最后，调试阳光温室的各部工作水电状态是否正常，通风及卷收等设备工作是否正常。

本发明的有益效果：

1.本发明的生态阳光温室，空间设计合理，大大提高温室在高寒地区的集热量，光热效率高，保温效果更好。

本发明的生态阳光温室，所使用的保温被等设施不易被风化损坏，大大提高了温室的保温效率。

本发明的生态阳光温室，在灾害性气候条件下保证北方温室冬季生产万无一失，使用安全。

本发明的生态阳光温室，通过在后墙体钢结构框架上设置毛毡、棉被、防水膜，使得整个大棚的保温、防水性有了很大的提高，同时在毛毡上喷涂水泥层，水泥层可以很好的进行阻燃防火，保证了大棚的安全性，同时在后墙体钢结构框架底部通过防水膜将棉被、毛毡向内包裹，这样可以很好的保证大棚骨架底部不会被雨水侵蚀。

本发明的生态阳光温室，结构简单、操作方便，同时具有高保温、高防水性使得在寒地生态地区可以有效地应用，毛毡层、棉被、防水膜直接套在大棚骨架上的螺杆上，安装有拆卸都很便捷。

本发明的生态阳光温室，所采用的水幕墙结构，结构简单，安装便捷，采用双层吸热膜，中间有水流动，通过太阳照射，水温升高，即可提高大棚室内温度又起到保温作用，也减少了燃料的使用和对大气的污染，双层吸热膜为pe、pvc、聚乙烯、聚丙烯等高密度防水布。保温膜层间的水可循环使用，也可浇灌大棚内的植物。

本发明的生态阳光温室，采用折线形外层钢结构框架；折线形外弦采用空心钢管，弧形内弦内层钢结构框架同时采用空心钢管，弧形内弦钢结构框架对折线形外弦提供强大的支撑力，折线形外弦钢结构框架为一组首尾依次连接的钢管，其通过改变弦梁的倾斜角度，使之与阳光尽量垂直，减少了光的折射，能够增加采光量，弧形内弦钢结构框架提高了整个双层支撑梁的耐力，这些结构件能够通过工厂化批量生产，并直接用于组装建设，能够提高建筑速度，减少施工期土地闲置时间。

附图说明：

附图1是本发明的结构示意图（侧剖视）。

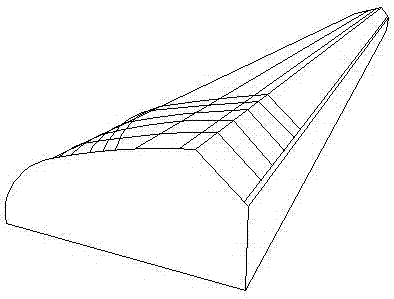

附图2是本发明的结构示意图（外视立体）。

附图3是本发明的结构示意图（内视）。

附图4是本发明的框架型材截面图。

附图5是本发明的接收阳光节点示意图。

图中：1—前坡基边；2—侧基边；3—后坡基边；4—水幕墙；5—外层钢结构框架；5-1—外层钢结构框架a段；5-2—外层钢结构框架b段；5-3—外层钢结构框架c段；5-4—外层钢结构框架d段；6—外层防湿保温透光膜；7—后部支撑框架；8—内层钢结构框架；9—后墙体钢结构框架；10—后墙体防水膜；11—棉被层；12—毛毡层；13—水泥层；14—可收放防湿保温透光膜；15—涂料层；16—防雨支架；17—可收放保温被。

具体实施方式：

实施例1：

一种新型高寒地区生态阳光温室及组装方法，其组成包括：外层钢结构框架，所述的外层钢结构框架由外层钢结构框架a段、外层钢结构框架b段、外层钢结构框架c段和外层钢结构框架d段组成，所述的外层钢结构框架a段的一端连接在前坡基边上，所述的外层钢结构框架d段连接在后墙体钢结构框架的上部，所述的后墙体钢结构框架的另一端连接在后坡基边上，所述的前坡基边与所述的后坡基边通过侧基边连接，所述的前坡基边、所述的后坡基边与所述的侧基边固联在地面上，所述的外层钢结构框架外侧安装有外层防湿保温透光膜，所述的外层防湿保温透光膜的上部安装有可收放保温被，所述的后墙体钢结构框架的外部安装有后墙体防水膜，所述的后墙体防水膜的外侧铺装有棉被层，所述的棉被层外侧铺装有毛毡层，所述的毛毡层的外侧铺装有水泥层，所述的水泥层的外侧铺装有涂料层。

实施例2：

根据实施例1所述的新型高寒地区生态阳光温室及组装方法，在所述的外层钢结构框架和所述的后墙体钢结构框架的内部还安装有内层钢结构框架，所述的内层钢结构框架的一端连接在前坡基边的里侧，所述的内层钢结构框架的另一端连接在后墙体钢结构框架的中上部，在所述的内层钢结构框架与所述的后墙体钢结构框架的连接端附近具有后部支撑框架，所述的后部支撑框架的另一端连接在后坡基边的里侧，所述的内层钢结构框架的外表面上铺装有可收放防湿保温透光膜，所述的可收放防湿保温透光膜的一端夹持在后墙体钢结构框架上。

实施例3：

根据实施例2所述的新型高寒地区生态阳光温室及组装方法，在所述的后墙体钢结构框架与所述的后部支撑框架中间安装有水幕墙，所述的外层防湿保温透光膜、所述的可收放保温被、所述的后墙体防水膜、所述的棉被层、所述的毛毡层通过压条压接在所述的外层钢结构框架与所述的后墙体钢结构框架的连接部上，在所述的连接部上还安装有防雨支架。

实施例4：

根据实施例2所述的新型高寒地区生态阳光温室及组装方法，所述的可收放保温被的卷上和放下，可以由外设的大棚卷被器完成，所述的可收放防湿保温透光膜的卷上和放下，可以由内设的大棚卷膜器完成。

实施例5：

根据实施例2所述的新型高寒地区生态阳光温室及组装方法，所述的外层钢结构框架、所述的后墙体钢结构框架、所述的内层钢结构框架、所述的后部支撑框架及所有大棚接头管、大棚压膜槽、大棚护套、大棚压膜卡、大棚u型卡、大棚夹箍等结构件的材质均为热镀锌表面上涂覆有吸热涂料层。

实施例6：

根据实施例2所述的新型高寒地区生态阳光温室及组装方法，所述的外层防湿保温透光膜和所述的可收放防湿保温透光膜的透光率均在50%~60%以上。

实施例7：

根据实施例2所述的新型高寒地区生态阳光温室及组装方法，根据附图5当早上太阳升起的时候外层钢结构框架a段接收太阳升起至早9:30分之间的阳光，随着太阳的升高外层钢结构框架b段接收早9:30至11时左右的阳光，当中午时外层钢结构框架c段接收11时至13点左右的阳光，中午过后外层钢结构框架d段接收13点以后的阳光。

实施例8：

根据实施例2所述的新型高寒地区生态阳光温室及组装方法，所述的外层防湿保温透光膜的厚度为1mm-5mm，所述的可收放防湿保温透光膜的厚度为1mm-5mm，所述的水泥层的厚度为5mm-10mm，所述的棉被层的厚度为60mm，所述的防水膜的厚度为1mm，所述的毛毡层的厚度为90mm，所述的可收放保温被的厚度为50mm-60mm。

实施例9：

一种利用实施例1至8所述的新型高寒地区生态阳光温室的组装方法，其步骤为：（1）平整土地，按太阳初升的角度选取阳光温室的坐落方位；（2）按照设计图纸开挖各基边安装沟；按照设计图纸加工外层钢结构框架的各段、后部支撑框架、内层钢结构框架和后墙体钢结构框架，并对各段、各部进行焊接加工；（3）在加工好的基边上进行各框架的安装，同时对两侧的阳光温室墙体进行加工；（4）在整个框架的加工过程中，注意按设计图纸安装，并保证各部件功能正常，使用过程灵活方便；（5）采用附件连接外层钢结构框架及后墙体钢结构框架上的外层防湿保温透光膜和后墙体防水膜，然后依次安装棉被层、毛毡层、水泥层、涂料层和可收放保温被，并安装可收放防湿保温透光膜和防雨支架等；（6）最后，调试阳光温室的各部工作水电状态是否正常，通风及卷收等设备工作是否正常。
