多功能温室大棚的制作方法

文档序号:11710898阅读:468来源:国知局
多功能温室大棚的制作方法与工艺

本发明涉及一种大棚,具体涉及一种多功能温室大棚,属于科技农业种植技术领域。



背景技术:

随着农业以及园林业的发展,大棚的使用越来越广泛。植物在大棚内发芽生长的速度比在自然状态下更快,特别是在温度较低的环境下,大棚内依然可以继续种植抗寒能力差的植物。目前市场上的大棚多种多样,但是普遍存在以下问题:1)现有大棚的温湿度基本需要借助加热器或者其他的加热设备,在一定程度上增加了成本,2)相关的加热设备占用了大棚内的空间,3)大棚内的灌溉不能均匀实现,进而在一定程度上影响农作物的生长;4)现有的大棚大都通过电加热方式,成本较高,并且现有的大棚大都功能比较单一;鉴于现状,迫切的需要一种新的方案解决该技术问题。



技术实现要素:

本发明正是针对现有技术中存在的技术问题,提供一种多功能温室大棚,整个技术方案结构紧凑、成本较低,节能环保,该技术方案通过在大棚的外面设置反射控制组件以及集热组件,实现了大棚的温度调节,节能环保。

为了实现上述目的,本发明的技术方案如下,一种多功能温室大棚,其特征在于,所述多功能温室大棚包括大棚组件、灌溉组件、反射控制组件、集热组件以及收集组件,所述灌溉组件连接大棚组件,所述反射控制组件设施在集热组件的周围,所述集热组件通过收集组件连接大棚组件,所述收集组件包括雨水净化池以及雨水收集槽,其中雨水收集槽设置在大棚组件的两侧,通过管道连接雨水净化池,所述雨水净化池的另一端连接自来水管道。,该方案可以充分的利用雨水,通过净化后,二次进行灌溉,节约水源。该技术方案通过外置的反射控制组件和集热组件,实现了大棚的温度控制,节能环保。

作为本发明的一种改进,所述大棚组件包括多个大棚单元,所述大棚单元包括大棚本体、设置在大棚本体上方的棚顶透光层,设置在大棚本体两侧的大棚保温层,所述大棚本体内设置有供热片。

作为本发明的一种改进,所述灌溉组件包括灌溉管道、灌溉喷嘴,其中灌溉喷嘴设置在大棚本体内的灌溉管道上,所述灌溉管道上还设置有温度感应器。采用顶上喷灌的方式,使得灌溉更加均匀。

作为本发明的一种改进,所述反射控制组件包括阳光反射板、液压杆、支撑座以及旋转底盘,其中旋转底盘设置在支撑座的下方,所述液压杆设置在支撑座上,所述阳光反射板设置在液压杆上,用于接收阳光,并将接收的阳光反射到集热组件上。该方案中,阳光反射板最大限度的将阳光进行反射,实现太阳能的转化,并且该液压杆的高度可以进行调节。

作为本发明的一种改进,所述集热组件包括储热水箱,设置在储热水箱周围的集热板,所述集热水箱的下方设置有排污阀,储热水箱通过支撑架设置在支撑座上。集热板吸收反射的太阳能,实现对水箱内的水加热,通过热水管道给供热片加热。

作为本发明的一种改进,所述雨水净化池设置在地下,减少占地面积。所述储热水箱通过供水热水管道连接供热片,所述储热水箱内设置有报警装置,所述报警装置设置为防水传感器和蜂鸣器。

相对于现有技术,本发明具有如下优点,1)该技术方案整体结构设计巧妙、紧凑、成本较低;2)该该技术方案通过外置的反射控制组件和集热组件,实现了大棚的温度控制,节能环保;3)该方案采用顶上喷灌的方式,使得灌溉更加均匀;4)该方案可以充分的利用雨水,通过净化后,二次进行灌溉,节约水源;5)整个技术方案节能环保,成本较低,充分的利用太阳光照,确保大棚内的合适的温度,确保农作物更好的生长。

附图说明

图1为本发明整体结构示意图;

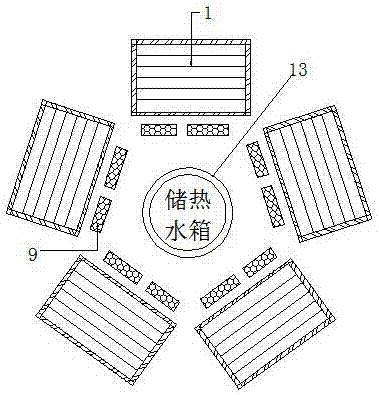

图2为本发明俯视图;

图中:1、大棚本体,2、棚顶透光层,3、大棚保温层,4、供热片,5、灌溉管道,6、灌溉喷嘴,7、温度感应器,8、阳光,9、阳光反射板,10、液压杆,11、支撑座,12、旋转底盘,13、储热水箱,14、集热板,15、排污阀,16、支撑架,17、热水管道,18、雨水收集槽,19、雨水净化池,20、自来水管道,21、排压口,22、报警装置。

具体实施方式:

为了加深对本发明的理解,下面结合附图对本实施例做详细的说明。

实施例1:参见图1-图2,一种多功能温室大棚,所述多功能温室大棚包括大棚组件、灌溉组件、反射控制组件、集热组件以及收集组件,所述灌溉组件连接大棚组件,所述反射控制组件设施在集热组件的周围,所述集热组件通过收集组件连接大棚组件。该技术方案通过外置的反射控制组件和集热组件,实现了大棚的温度控制,节能环保。所述大棚组件包括多个大棚单元,所述大棚单元包括大棚本体1、设置在大棚本体上方的棚顶透光层2,设置在大棚本体两侧的大棚保温层3,所述大棚本体内设置有供热片4,所述灌溉组件包括灌溉管道5、灌溉喷嘴6,其中灌溉喷嘴设置在大棚本体内的灌溉管道上,所述灌溉管道上还设置有温度感应器7。采用顶上喷灌的方式,使得灌溉更加均匀。所述反射控制组件包括阳光反射板9、液压杆10、支撑座11以及旋转底盘12,其中旋转底盘12设置在支撑座11的下方,所述液压杆设置在支撑座上,所述阳光反射板设置在液压杆上,用于接收阳光,并将接收的阳光反射到集热组件上。该方案中,阳光反射板最大限度的将阳光进行反射,实现太阳能的转化,并且该液压杆的高度可以进行调节。所述集热组件包括储热水箱13,设置在储热水箱周围的集热板14,所述集热水箱的下方设置有排污阀15,储热水箱通过支撑架设置在支撑座11上。集热板吸收反射的太阳能,实现对水箱内的水加热,通过热水管道17给供热片4加热。

所述收集组件包括雨水净化池19以及雨水收集槽18,其中雨水收集槽18设置在大棚组件的两侧,通过管道连接雨水净化池19,所述雨水净化池的另一端连接自来水管道20,该方案可以充分的利用雨水,通过净化后,二次进行灌溉,节约水源。所述雨水净化池19设置在地下,减少占地面积,所述储热水箱通过供水热水管道连接供热片,所述储热水箱内设置有报警装置,所述报警装置设置为防水传感器和蜂鸣器。当检测到储热水箱的温度异常,进行报警,便于及时处理。

需要说明的是上述实施例,并非用来限定本发明的保护范围,在上述技术方案的基础上所作出的等同变换或替代均落入本发明权利要求所保护的范围。



技术特征:

技术总结
本发明涉及一种多功能温室大棚,其特征在于,所述多功能温室大棚包括大棚组件、灌溉组件、反射控制组件、集热组件以及收集组件,所述灌溉组件连接大棚组件,所述反射控制组件设施在集热组件的周围,所述集热组件通过收集组件连接大棚组件,所述收集组件包括雨水净化池以及雨水收集槽,其中雨水收集槽设置在大棚组件的两侧,通过管道连接雨水净化池,所述雨水净化池的另一端连接自来水管道。整个技术方案结构紧凑、成本较低,节能环保,该技术方案通过在大棚的外面设置反射控制组件以及集热组件,实现了大棚的温度调节,节能环保。

技术研发人员:蔡黄英
受保护的技术使用者:蔡黄英
技术研发日:2017.05.05
技术公布日:2017.07.14
