一种乔木支撑以及支撑调节的方法与流程

【技术领域】

本发明涉及城镇园林绿化领域，具体为一种乔木支撑以及支撑调节的方法。

背景技术：

城镇园林绿化一般都会采用草本、灌木、乔木三级层次结构进行造景，草本植物以及灌木由于其地上部分较小，往往不需要支护措施，其根部能够较好的定植生长，不会出现植株倾倒的现象，乔木由于其地上部分远远大于地下部分，在移栽后，一方面根部未生长，没能插入周边土壤固定，侧向抓地能力不足，另一方面根部周边都为虚土，浇水后会使根部沉降，出现植株倾斜，所以在乔木移栽后，需要立即进行支护。

现有园林上的支护方式一般使用木棍或钢材进行三角支撑，此种支撑方式固定后不易调节，而且支撑面积占地较大，如果是高大乔木栽种下后，还需要进行铺装或其他施工工序，使用木棍或钢材进行支撑会造成极大的不便。再例如高大乔木种植在角度较大的锥坡上，使用木棍或钢材进行支撑费工费时，而且支撑后稳定性较差。随着乔木的生长，支撑杆无法扩大，生长受阻，往往会戳破乔木的树皮，对乔木造成一定的损伤，严重时，会使乔木死亡，在工程实践中，需要绿化工人进行调节，增加维护成本。

技术实现要素：

本发明的目的在于提供一种乔木支撑以及支撑调节的方法，可以很好的克服现有支撑方式的不足，降低维护成本，不仅使高大乔木的支护更加快捷高效，而且适用于各种支护环境。

为了实现上述目的，本发明的技术方案如下：

优选的，一种乔木支撑以及支撑调节的方法，包括若干斜向连接的钢丝线、螺纹连接可伸缩挂钩、圆形卡箍、钢丝线卡、带挂钩膨胀螺栓、垫块以及草绳；

优选的，在树干周围设置三根斜向钢丝线，每两根相邻钢丝线之间设置有一组伸缩可调节钢丝线卡组，钢丝线之间的伸缩连接结构形成一个三角形的伸缩环；

优选的，一组伸缩连接件包括三个钢丝线卡、一个螺纹连接可伸缩挂钩以及若干钢丝线，三个钢丝线卡分别固定于斜向钢丝线二分之一到处，用另外一根钢丝线横穿过三个钢丝线卡，两端固定于螺纹连接可伸缩挂钩上，可以通过调节螺纹连接可伸缩挂钩，控制平面钢丝线的紧度；

优选的，每根斜向钢丝线还设置有可调节的螺纹连接可伸缩挂钩，该钢丝线的紧度可以根据乔木的高低及左右倾斜情况进行相应调节；

优选的，钢丝线直径为2-3mm，钢丝线覆塑0.5mm厚塑料膜；

优选的，所述斜向钢丝线一端以及支撑固定于硬质材料的膨胀螺栓相连，另一端以及支撑螺纹连接可伸缩挂钩相连，形成一个锥形的固定支撑面，斜向钢丝线与树干形成40度-50度的角度；

优选的，斜向钢丝线中段的卡箍，形成平面钢丝线固定，整个形成一个具有一定刚度和强度的整体；

优选的，固定于树干上的圆形卡箍，每个卡箍放置三个垫块，垫块之间的角度为120度，垫块下方为预缠绕的草绳，使得所述圆形卡箍可以根据树干胸径的不同自由调节；

本发明在树干设置的圆形卡箍，可以通过人工加大或缩小，以适应乔木树干的粗细；由于钢丝线刚度有限，通过水平钢丝线可以提高整体稳定性，也可以根据现场实际需要自由伸长或缩短；本发明的斜向钢丝线可以根据乔木的树干大小进行相应的尺寸调节，避免因乔木的生长树干胸径变大等造成支撑固定架不可继续使用或对乔木造成损伤。本发明通过对支撑固定架之间的合理组合连接，形成易于伸缩和调节的支撑架，具有方便、实用、造价低等特点。

【附图说明】

图1为本发明的支撑结构示意图。

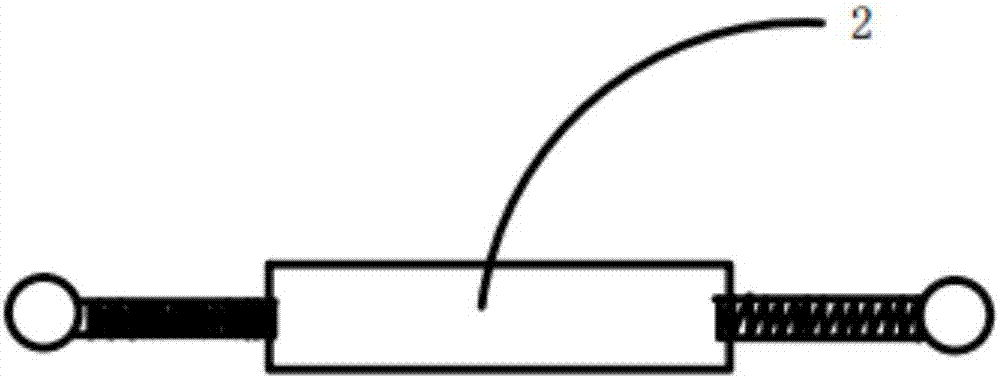

图2为本发明螺纹连接可伸缩挂钩结构示意图。

【具体实施方式】

下面结合附图对本发明进行详细说明。

实施例1

图1中包括：1、斜向钢丝线，2、螺纹连接可伸缩挂钩，3、圆形卡箍，4、带挂钩膨胀螺栓，5、垫块，6、草绳，7、钢丝线卡，8、水平钢丝线，9、树干。

如图1所示，其具体的操作方法包括3根斜向设置的斜向钢丝线1，斜向钢丝线1以及支撑树干之间的夹角为45度，斜向钢丝线1的下端连接膨胀螺栓挂钩，斜向钢丝线1外边包有塑料覆膜，每两根斜向钢丝线1之间的角度为120度，每根斜向钢丝线1另外一端连接到螺纹连接可伸缩挂钩2上；在每根斜向钢丝线中间设置钢丝线卡7，用一条水平钢丝线8横穿过钢丝线卡7，在斜向钢丝线1中间形成一个三角形的固定平面。

带挂钩膨胀螺栓4固定于树木周边的混凝土地面上，分别在乔木周边呈三角形分布，先选定固定点，使用冲击钻打入合适的深度，将带挂钩膨胀螺栓打入孔洞中，并加以固定牢固，将斜向钢丝线1一端固定于带挂钩膨胀螺栓4上，另一端固定在螺纹连接可伸缩挂钩2上，并拉紧。

螺纹连接可伸缩挂钩2挂于圆形卡箍3上，三条斜向钢丝线形成一个锥形的立体支撑结构，斜向钢丝线可以根据现场实际情况调节长短。将草绳6缠绕在树干9总高度的二分之一处，缠绕宽度为20cm，圆形卡箍3上预先固定三个树枝垫片，直接固定于缠好的草绳6处，拧紧卡箍螺丝。

所有钢丝线固定完成后，调节螺纹连接可伸缩挂钩，使支撑系统整体稳定，乔木浇第一遍定根水，乔木下沉，斜向钢丝线变松动，再次调节螺纹连接可伸缩挂钩，使支撑系统刚度和强度均达到树木支护的需求。该装置可以抵御瞬时风力达到7-8级的地区，尤其适用于常年多大风的新疆地区，可以有效起到防止树木倾倒的作用。

本发明能方便迅速地对树木起到支撑、固定和保护作用，具有结构简单，使用方便，固定效果好，对树木无损伤，省工省力以及成本低的优点。

以上所述仅为本发明的一个实施例，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均包含在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及一种乔木支撑以及支撑调节的方法，包括若干斜向连接的钢丝线、螺纹连接可伸缩挂钩、圆形卡箍、钢丝线卡、带挂钩膨胀螺栓、垫块以及草绳，其特征在于每两根相邻钢丝线之间设置有一组伸缩可调节钢丝线卡组，钢丝线之间的伸缩连接结构形成一个三角形的伸缩环；每根斜向钢丝线还设置有可调节的螺纹连接可伸缩挂钩，该钢丝线的紧度可以根据乔木的高低及左右倾斜情况进行相应调节；可调节的螺纹连接可伸缩挂钩直接挂于圆形卡箍上，圆形卡箍可以根据乔木树干的胸径进行调节，避免因苗木生长树干变大等造成支撑对乔木树皮及树干的损害；圆形卡箍固定于沿树干设置的三个垫块上，垫块底部放置草绳。本发明通过对支撑固定钢丝线的设置，形成易于伸缩和调节的支撑网架，具有安装方便快捷、不影响后续施工以及对植株损害程度小等特点。

技术研发人员：杨超;谢云军;周文君;高育慧;程智鹏;夏靖;曹华英;李文静;曹景怡;谯晓君
受保护的技术使用者：深圳文科园林股份有限公司
技术研发日：2017.05.08
技术公布日：2017.09.01
