一种用于市政绿化工程的植物攀爬架的制作方法

本发明属于绿化工程技术领域，具体涉及一种用于市政绿化工程的植物攀爬架。

背景技术：

目前，市政绿化工程中常常会种植一些藤类植物，以使得市政绿化工程的外观更加美观，藤类植物在种植时，需要通过一个攀爬架，给予植物提供一个攀爬的空间，但是现有的藤类植物攀爬架其结构较为单一，与地面的固定不牢靠，当植物生长过大时，其无法提供足够的支撑力，因此需要在后期定期给攀爬架进行维护，较为麻烦；长度不能够调整，部分藤类植物在生长过盛时，部分枝叶由于支撑高度不够会垂地，影响美观。

技术实现要素：

本发明的目的是提供一种用于市政绿化工程的植物攀爬架，攀爬高度可调节，支撑力和稳定性强，具有较好的抗风抗倒伏能力。

本发明提供了如下的技术方案：一种用于市政绿化工程的植物攀爬架，包括垂直设置攀爬机构和一对安装柱，安装柱设于攀爬机构沿长度方向两端；

所述安装柱包括自上而下设置的伸缩杆、套筒和底座，伸缩杆与套筒相套接，套筒与底座固接，伸缩杆外壁分布设有防滑胶粒；

所述攀爬机构包括矩形结构的框架和设于框架内的攀爬网，伸缩杆侧壁设有与框架沿宽度方向两边相适应的条形缺口，攀爬网通过条形缺口与安装柱活动连接。

优选地，所述底座底面垂直设有长固定脚和一对短固定脚，长固定脚设于底座底面中央，短固定脚对称设于长固定脚两侧，长固定脚和短固定脚远离底座一端均为倒置的锥形结构。

优选地，所述底座纵截面为矩形，底座两侧壁还设有呈直角折弯结构的侧固定板，侧固定板一边设于底座上表面，侧固定板另一边紧靠底座侧壁设置。

优选地，所述套筒的纵截面为梯形，套筒中央垂直设有与所述伸缩杆相适应的柱形容腔，伸缩杆可在柱形容腔中上下移动，伸缩杆顶端还设设有连接管，连接管的直径大于伸缩杆的直径。

优选地，所述安装柱之间还设有顶梁，顶梁位于攀爬机构上方，顶梁两端部设有弯管，弯管一端与顶梁端部相套接，弯管另一端与连接管相套接。

优选地，所述顶梁上方还设有风帽，风帽顶面为流线型结构，风帽底部两侧设有“v”形结构的连杆，连杆底部通过螺栓与伸缩杆可拆卸地连接。

优选地，所述安装柱之间设有引蔓绳，引蔓绳位于攀爬机构下方，引蔓绳为纱线或者尼龙材料制成。

优选地，还包括喷灌机构，喷灌机构包括喷淋头、设于喷淋头进水端的进水管和水箱，进水管连接至水箱，伸缩杆外壁设有与进水管相适应的卡合件。

优选地，所述水箱顶部开口，水箱包括设于侧壁底部的出水管、设于顶部开口的活动箱盖和隔设于内腔的滤网，水箱外壁设有水泵，水泵连接进水管和出水管，进水管上设有流量阀。

本发明的有益效果：使用时，先将安装柱的底座嵌入设于泥土中，安装柱装配结束后，将攀爬机构通过条形缺口与安装柱组装在一起，最后将藤类植物种植于攀爬机构下方，攀爬高度可调节，支撑力和稳定性强，具有较好的抗风抗倒伏能力，具体如下：

（1）、本发明设置攀爬网，用于给使藤类植物攀爬成长；设置安装柱，安装柱包括伸缩杆、套筒和底座，伸缩杆和套筒配合使得安装柱的高度可调节，进一步间接的调节了攀爬网的高度，用于配合藤类植物的生长周期使用，提高了灵活性，另外，伸缩杆外壁分布设有防滑胶粒，使得伸缩杆和套筒的相对位置在调节后可以固定，提高稳定性；设置攀爬网通过条形缺口与安装柱活动连接，两者可拆卸，便于批量的运输和组装，提高实用性；

（2）、本发明在底座底面设置长固定脚和一对短固定脚，使用时，将其插入泥土，提高了稳定性，用于抗风和避免倒伏，增强整体的牢固度；

（3）、本发明在底座两侧壁设置呈直角折弯结构的侧固定板，使用时，先单独取下侧固定板，当底座嵌入泥土后，将侧固定板沿着底座两侧壁插入泥土，用于进一步提高稳定性和抗风抗倒伏性能；

（4）、本发明设置套筒的纵截面为梯形，用于提高安装柱底部的稳定性，使其整体抗风抗倒伏性能提高；在伸缩杆顶端还设设有连接管，用于通过连接管更方便的使用伸缩杆；

（5）、本发明在安装柱之间设置顶梁，顶梁通过弯管与伸缩杆的连接管连接，使其可组装拆卸，提高使用灵活性；

（6）、本发明在顶梁上方设置风帽，一方面用于抗风避免倒伏，另一方面可以在一定程度上给植物遮阳；

（7）、本发明在安装柱之间设有引蔓绳，进一步提高实用性，减少了伸缩杆的使用率，延长使用寿命；

（8）、本发明设置喷灌机构，用于灌溉植株，扩展了使用功能，水箱中注水，水泵将水箱中的水抽至进水管，喷淋头进行喷灌。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明的正视图；

图2是本发明的正视图，其中水箱、喷灌机构和风帽未示出；

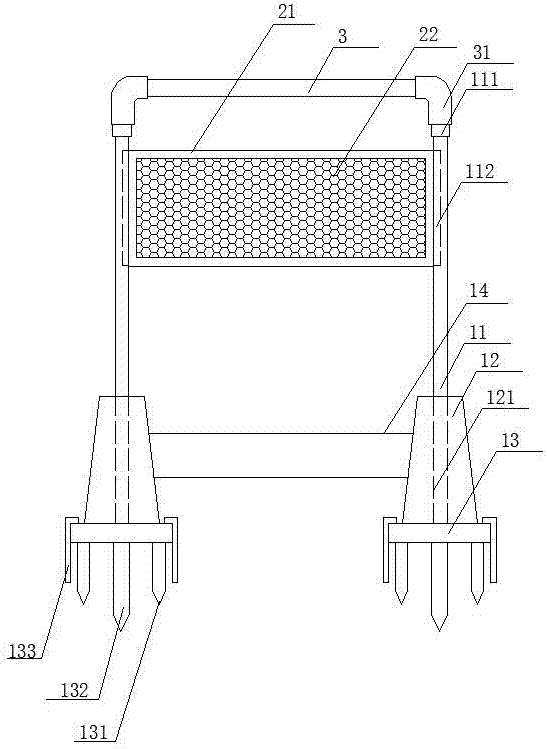

图3是本发明水箱的剖视图；

图中标记为：1、安装柱；11、伸缩杆；111、连接管；112、条形缺口；12、套筒；121、柱形容腔；13、底座；131、短固定脚；132、长固定脚；133、侧固定板；14、引蔓绳；15、喷淋头；151、进水管；152、卡合件；2、攀爬机构；21、框架；22、攀爬网；3、顶梁；31、弯管；4、风帽；41、连杆；5、水箱；51、水泵；52、出水管；53、滤网；54、活动箱盖。

具体实施方式

下面结合具体实施例，进一步阐述本发明。这些实施例仅用于说明本发明而不用于限制本发明的范围。在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

现结合说明书附图，详细说明本发明的结构特点。

参见图1，一种用于市政绿化工程的植物攀爬架，包括垂直设置攀爬机构2和一对安装柱1，安装柱1设于攀爬机构2沿长度方向两端。

其中，安装柱1包括自上而下设置的伸缩杆11、套筒12和底座13，伸缩杆11与套筒12相套接，套筒12与底座13固接，伸缩杆11外壁分布设有防滑胶粒；

其中，攀爬机构2包括矩形结构的框架21和设于框架21内的攀爬网22，伸缩杆11侧壁设有与框架21沿宽度方向两边相适应的条形缺口112，攀爬网22通过条形缺口112与安装柱1活动连接。

本发明的用于市政绿化工程的植物攀爬架，设置攀爬网22，用于给使藤类植物攀爬成长；设置安装柱1，安装柱1包括伸缩杆11、套筒12和底座13，伸缩杆11和套筒12配合使得安装柱1的高度可调节，进一步间接的调节了攀爬网22的高度，用于配合藤类植物的生长周期使用，提高了灵活性，另外，伸缩杆11外壁分布设有防滑胶粒，使得伸缩杆11和套筒12的相对位置在调节后可以固定，提高稳定性；设置攀爬网22通过条形缺口112与安装柱1活动连接，两者可拆卸，便于批量的运输和组装，提高实用性。

使用时，先将安装柱1的底座13嵌入设于泥土中，安装柱1装配结束后，将攀爬机构2通过条形缺口112与安装柱组装在一起，最后将藤类植物种植于攀爬机构2下方。

参见图1和图2，进一步说，底座13底面垂直设有长固定脚132和一对短固定脚133，长固定脚132设于底座13底面中央，短固定脚133对称设于长固定脚132两侧，长固定脚132和短固定脚133远离底座13一端均为倒置的锥形结构。

在底座13底面设置长固定脚132和一对短固定脚133，使用时，将其插入泥土，提高了稳定性，用于抗风和避免倒伏，增强整体的牢固度。

参见图1，进一步说，底座13纵截面为矩形，底座13两侧壁还设有呈直角折弯结构的侧固定板133，侧固定板133一边设于底座13上表面，侧固定板133另一边紧靠底座13侧壁设置。

在底座13两侧壁设置呈直角折弯结构的侧固定板133，使用时，先单独取下侧固定板133，当底座13嵌入泥土后，将侧固定板133沿着底座13两侧壁插入泥土，用于进一步提高稳定性和抗风抗倒伏性能。

参见图2，进一步说，套筒12的纵截面为梯形，套筒12中央垂直设有与伸缩杆11相适应的柱形容腔121，伸缩杆11可在柱形容腔121中上下移动，伸缩杆11顶端还设设有连接管111，连接管111的直径大于伸缩杆11的直径。

设置套筒12的纵截面为梯形，用于提高安装柱1底部的稳定性，使其整体抗风抗倒伏性能提高；在伸缩杆11顶端还设设有连接管111，用于通过连接管111更方便的使用伸缩杆11。

参见图1和图2，进一步说，安装柱1之间还设有顶梁3，顶梁3位于攀爬机构2上方，顶梁3两端部设有弯管31，弯管31一端与顶梁3端部相套接，弯管31另一端与连接管111相套接。

在安装柱1之间设置顶梁3，顶梁3通过弯管31与伸缩杆11的连接管111连接，使其可组装拆卸，提高使用灵活性。

参见图1，进一步说，顶梁3上方还设有风帽4，风帽4顶面为流线型结构，风帽4底部两侧设有“v”形结构的连杆，连杆41底部通过螺栓与伸缩杆11可拆卸地连接。

在顶梁3上方设置风帽4，一方面用于抗风避免倒伏，另一方面可以在一定程度上给植物遮阳。

参见图1和图2，进一步说，安装柱1之间设有引蔓绳14，引蔓绳14位于攀爬机构2下方，引蔓绳14为纱线或者尼龙材料制成。

在安装柱1之间设有引蔓绳14，进一步提高实用性，减少了伸缩杆11的使用率，延长使用寿命。

参见图1和图3，进一步说，还包括喷灌机构，喷灌机构包括喷淋头15、设于喷淋头15进水端的进水管151和水箱5，进水管151连接至水箱5，伸缩杆11外壁设有与进水管151相适应的卡合件152。参见图1，进一步说，水箱5顶部开口，水箱5包括设于侧壁底部的出水管52、设于顶部开口的活动箱盖54和隔设于内腔的滤网53，水箱5外壁设有水泵51，水泵51连接进水管151和出水管52，进水管151上设有流量阀。

设置喷灌机构，用于灌溉植株，扩展了使用功能，水箱5中注水，水泵51将水箱5中的水抽至进水管151，喷淋头11进行喷灌。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
