猪用饮水系统的制作方法

本发明涉及饮水系统，尤其是涉及一种猪用饮水系统。

背景技术：

目前，现代化养猪场均实行分类养殖，同一种类型的猪在一起饲养，便于供料和供水，并且在同一猪舍内养殖数百头猪，几十头猪一个猪栏，为了缩短猪的生长周期，人们尽可能的给猪提供快速生长的环境，及时且准时的给猪供应饲料和饮水，以前供水和供饲料均采用人工，需要人工定时或不间断的巡视猪舍，一旦发现哪个猪栏内缺水或缺饲料，就要及时补充，甚至在水和饲料快用完时就得补充，费力费时，劳动强度低且效率低。

针对这种情况，人们发明了一些猪舍集中供水系统，尽可能地实现自动化控制，但其水量浪费严重，且容易使猪舍内积水，猪群饮用积水后，容易造成病菌感染，影响经济效益。

技术实现要素：

针对上述问题，有必要提供一种猪用饮水系统，该猪用饮水系统节省水资源，且为猪群提供一个良好的生长环境。

为了实现上述目的，本发明采用的技术方案如下：

一种猪用饮水系统，包括安装在猪舍内墙上的鸭嘴饮水器、净水管和安装在所述猪舍外的水箱，所述鸭嘴饮水器通过所述净水管与所述水箱连通，所述净水管上安装有第一水泵，所述净水管连接一净水器，所述净水器安装在所述猪舍外且位于所述水箱和鸭嘴饮水器之间，所述净水器包括安装在所述净水器壳内且依次连接设置的pp棉滤芯、颗粒活性炭滤芯、压缩活性炭滤芯、ro反渗透膜滤芯、麦饭石滤芯和后置活性炭滤芯；所述猪用饮水系统还包括安装在所述鸭嘴饮水器下方的储水槽以及安装在所述储水槽下方的地漏，所述储水槽通过一回水管与所述水箱连通，所述回水管上安装有第二水泵，所述鸭嘴饮水器、净水器、第一水泵和第二水泵均连接一安装在所述猪舍外的控制器。

优选地，还包括一安装在所述猪舍外且通过所述净水管连接于所述净水器和鸭嘴饮水器之间的加热器，所述加热器上安装一电磁阀，所述电磁阀连接所述控制器。

优选地，还包括一安装在所述加热器上的温度传感器，所述温度传感器连接所述控制器。

优选地，所述第一水泵和第二水泵上分别连接第一止回阀和第二止回阀，所述第一止回阀和第二止回阀均安装在所述净水管上，所述第一止回阀和第二止回阀均连接所述控制器。

优选地，所述储水槽和所述回水管的连接处设置有电阀门，所述电阀门连接所述控制器。

优选地，还包括电源模块，所述电源模块包括安装在所述猪舍顶部的蓄电池及太阳能发电装置，所述蓄电池连接所述太阳能发电装置，所述蓄电池连接所述控制器并为整个饮水系统供电。

优选地，所述太阳能发电装置为太阳能电池板。

由于采用上述技术方案，本发明具有以下有益效果：

本发明提供的猪用饮水系统，猪用鸭嘴饮水器饮水时漏的水大量流到储水槽中，并通过回水管回流到水箱中，以重新回收利用，节省水资源；猪用鸭嘴饮水器饮水时漏的水少量流到地面上，通过地漏流出猪舍，避免了猪舍内积水，造成猪舍滋生大量病菌，同时也能够避免猪群从猪舍积水处饮用受污染的水，保证水源的纯净。水箱中出来的水通过净水器过滤再流到鸭嘴饮水器中供猪饮用，健康安全。本发明提供的猪用饮水系统，控制器连接净水器、第一水泵和第二水泵，全程自动化，节省了人工，使用方便。

本发明提供的猪用饮水系统，还包括均连接控制器的加热器和温度传感器，加热器分别连接净水器和净水管，从净水器中出来的水经过加热器，再从加热器流到净水管，控制器根据温度传感器提供的信息控制加热器中的水温，以使猪群喝到适宜温度的水。本发明提供的猪用饮水系统，整个系统采用太阳能发电供电，绿色生产，使用方便，环保节能。

综上所述，本发明提供的猪用饮水系统，结构简单，既能够将未被污染的水回收并过滤后重新送至鸭嘴饮水器，给予猪群饮用，同时能够避免猪舍内积水，造成猪舍滋生大量病菌，保证猪群饮用到纯净的水和生长在一个安全良好的环境。

附图说明

图1是本发明实施方式猪用饮水系统的结构示意图；

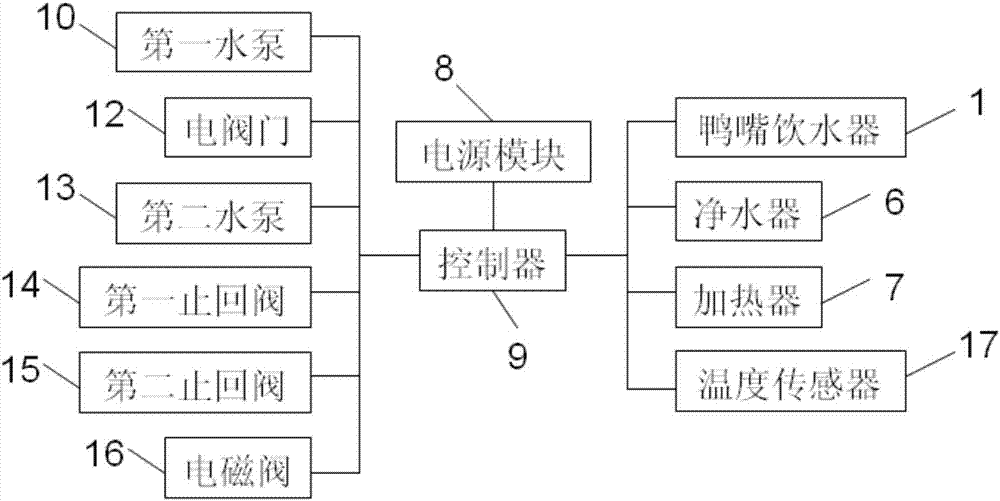

图2是本发明实施方式猪用饮水系统中的控制器的连接示意图。

附图中，1-鸭嘴饮水器，2-净水管，3-水箱，4-储水槽，5-猪舍，6-净水器，7-加热器，8-电源模块，9-控制器，10-第一水泵，11-回水管，12-电阀门，13-第二水泵，14-第一止回阀，15-第二止回阀，16-电磁阀，17-温度传感器，18-蓄电池，19-太阳能发电装置。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请同时参见图1和图2，本发明实施方式提供一种猪用饮水系统，包括安装在猪舍5内墙上的鸭嘴饮水器1、净水管2和安装在猪舍5外的水箱3、安装在鸭嘴饮水器1下方的储水槽4、安装在储水槽4下方的地漏(图未示)、安装在猪舍5外且位于水箱3和鸭嘴饮水器1之间的净水器6、安装在猪舍5外且通过净水管2连接于净水器6和鸭嘴饮水器1之间的加热器7、电源模块8和安装在猪舍5外墙上的控制器9。鸭嘴饮水器1通过净水管2与水箱3连通。净水管2上安装有第一水泵10，用于抽取水箱3中的水，以流向鸭嘴饮水器1。净水管2连接净水器6。净水器6包括安装在净水器6壳内且依次连接设置的pp棉滤芯、颗粒活性炭滤芯、压缩活性炭滤芯、ro反渗透膜滤芯、麦饭石滤芯和后置活性炭滤芯。储水槽4通过一回水管11与水箱3连通，以使储水槽4中收集的水通过回水管11流向水箱3。储水槽4和回水管11的连接处设置有电阀门12，电阀门12用于控制储水槽4中的水流出。回水管11上安装有第二水泵13，用于将储水槽4中的水送到水箱3。第一水泵10和第二水泵13上分别设置有第一止回阀14和第二止回阀15，防止水倒流。

加热器7上安装一电磁阀16，用于控制加热器7的启动或关闭。加热器7分别连接净水器6和净水管2。加热器7上还安装有一温度传感器17，用于检测加热器7的水温。电源模块8包括安装在猪舍5顶部的蓄电池18及太阳能发电装置19。蓄电池18连接太阳能发电装置19。蓄电池18为整个饮水系统供电，太阳能发电装置19为蓄电池18充电。在本实施方式中，太阳能发电装置19为太阳能电池板。鸭嘴饮水器1、净水器6、加热器7、第一水泵10、电阀门12、第二水泵13、第一止回阀14、第二止回阀15、电磁阀16、温度传感器17和蓄电池18均连接控制器9。

本发明的猪用饮水系统在使用时，当猪含住鸭嘴饮水器1时，控制器9控制第一水泵10启动，以使水箱3中的水分别通过净水器6和加热器7，再从净水管2流向鸭嘴饮水器1，以供猪饮用。控制器9通过温度传感器17检测监控加热器7的水温，以使猪群喝到适宜温度的水。猪在喝水的过程中，大量的水从猪嘴中漏出流到储水槽4中，控制器9控制电阀门12打开，并同时控制第二水泵13启动，以将储水槽4中的水泵送到水箱3中，回收利用。猪在喝水的过程中，少量的水撒到地面，从所述地漏中流出猪舍5外，避免了猪舍5内积水，造成猪舍5滋生大量病菌，同时也能够避免猪群从猪舍5积水处饮用受污染的水，保证水源的纯净。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
